Un Printed Circuit Board (PCB) es un componente crucial en dispositivos electrónicos. Sirviendo como plataforma para conectar y soportar componentes electrónicos, la calidad y rendimiento de los PCBs impactan significativamente en la confiabilidad y funcionalidad de los dispositivos. Como uno de los pasos clave en la fabricación de PCBs, el tratamiento de superficie juega un papel vital en garantizar la calidad y confiabilidad de los PCBs.

Este artículo se enfocará en discutir el espesor del tratamiento de superficie del PCB y su relación con los estándares del IPC (Institute for Printed Circuits). El espesor del tratamiento de superficie se refiere al grosor de la capa de tratamiento de superficie, que es crucial para el rendimiento, confiabilidad y vida útil de los PCBs. Asegurarse de que el espesor del tratamiento de superficie cumpla con los requisitos de los estándares IPC es esencial para garantizar la calidad y consistencia del producto durante el proceso de fabricación.

En el siguiente artículo, profundizaremos en diferentes métodos de tratamiento de superficie y los requisitos de los estándares IPC con respecto al espesor del tratamiento de superficie del PCB. Explicaremos los principios de funcionamiento, ventajas y escenarios de aplicación de cada método de tratamiento de superficie, así como proporcionaremos una visión general detallada de los estándares IPC que regulan el espesor del tratamiento de superficie del PCB.

Además, ofreceremos recomendaciones prácticas para ayudar a los fabricantes a implementar y controlar el espesor del tratamiento de superficie del PCB en la práctica, garantizando la calidad y rendimiento del producto.

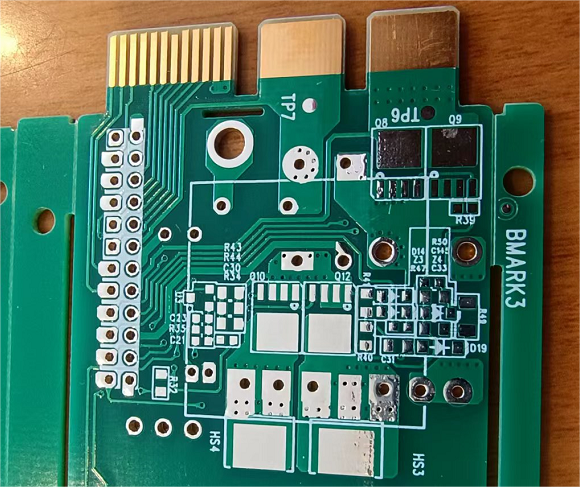

pcb surface treatment1

El Concepto Básico del Tratamiento de Superficie de PCB.

El tratamiento de superficie de PCB es un proceso de aplicar una capa de material específico en la superficie de una placa de circuito impreso para proporcionar protección, mejorar la conductividad, prevenir la corrosión o mejorar la soldabilidad. En el proceso de fabricación de PCB, los métodos comunes de tratamiento de superficie incluyen el baño de oro, baño de plata, baño de estaño y ENEPIG (Níquel Electroless, Paladio Electroless, Baño de Oro).

Níquel Electroless, Baño de Oro (ENIG):

ENIG es un método de depositar una capa de oro sobre la superficie de un PCB a través de un baño electroless. Utiliza un proceso electroquímico para crear una capa protectora metálica en la superficie del PCB. ENIG ofrece una excelente conductividad y resistencia a la corrosión, lo que lo convierte en una opción preferida para aplicaciones de alto rendimiento. ENIG también muestra una buena soldabilidad, ya que el oro es un metal altamente soldable.

Plata Electroless (ES):

La Plata Electroless es un método de depositar una capa de plata sobre la superficie de un PCB a través de un baño electroless. Forma una película delgada de plata en la superficie del PCB. Exhibe una buena conductividad y conductividad térmica, y es rentable, lo que lo convierte en una alternativa en ciertas aplicaciones. La Plata Electroless se utiliza típicamente en circuitos de alta frecuencia o aplicaciones de alta potencia.

Nivelado de Soldadura con Aire Caliente (HASL):

HASL, también conocido como Nivelado de Soldadura con Aire Caliente, es un método de tratamiento de superficie comúnmente utilizado. Implica aplicar una capa de estaño sobre la superficie de un PCB y utilizar aire caliente para fundirlo y extenderlo.

ENEPIG (Níquel Electroless, Paladio Electroless, Baño de Oro):

ENEPIG es un método de tratamiento de superficie de alto rendimiento donde una película delgada compuesta de níquel, paladio y oro se deposita secuencialmente sobre la superficie de un PCB. El estándar IPC-4556 también cubre los requisitos para ENEPIG, incluyendo el espesor de níquel, paladio y oro, así como propiedades como la resistencia al calor, la resistencia a la corrosión y la soldabilidad.

En la práctica, los fabricantes deben elegir el método adecuado de tratamiento de superficie en función de aplicaciones y requisitos específicos, y controlar estrechamente el espesor del tratamiento de superficie para garantizar el rendimiento y la confiabilidad de los PCB. Esto implica utilizar parámetros de proceso adecuados y medidas de control de calidad, como una medición precisa de materiales y métodos de inspección, para garantizar el cumplimiento de los estándares IPC.

La Importancia del Grosor del Tratamiento de Superficie en PCB

El grosor del tratamiento de superficie en PCB juega un papel crucial en la confiabilidad de soldadura, el rendimiento eléctrico, la resistencia a la corrosión, la capacidad del proceso de soldadura y la compatibilidad.

El grosor del tratamiento de superficie en PCB es esencial para la confiabilidad de la soldadura. Capas de tratamiento superficial como el oro de inmersión, la plata de inmersión y el estaño de inmersión proporcionan una buena superficie para la soldadura, permitiendo una adecuada mojabilidad de la soldadura y la formación de uniones de soldadura uniformes.

El grosor adecuado del tratamiento de superficie garantiza la calidad de las uniones de soldadura, evita defectos de soldadura como el desprendimiento de soldadura y el llenado incompleto de las uniones, mejorando así la confiabilidad de la soldadura en el PCB.

El grosor del tratamiento de superficie de PCB también es crucial para el rendimiento eléctrico. Diferentes métodos de tratamiento superficial tienen características de resistividad y conductividad variables. Al controlar el grosor del tratamiento de superficie, es posible garantizar que los valores de resistencia y las características de conductividad se encuentren dentro del rango de diseño requerido, manteniendo así la funcionalidad y el rendimiento normal del circuito.

La capa de tratamiento de superficie en PCB puede proporcionar una barrera protectora, evitando que las trazas metálicas y las almohadillas del PCB reaccionen con oxígeno, humedad, productos químicos y otros elementos del entorno. El grosor adecuado de la capa de tratamiento de superficie puede mejorar eficazmente la resistencia a la corrosión del PCB y prolongar su vida útil.

La capa de tratamiento de superficie puede mejorar el rendimiento del proceso de soldadura de los PCB. Por ejemplo, el tratamiento superficial con oro de inmersión ofrece una excelente soldabilidad y resistencia a la oxidación, lo que hace que el proceso de soldadura sea más estable y controlable. Un grosor adecuado del tratamiento de superficie puede proporcionar condiciones y ventanas de proceso adecuadas, reduciendo así la aparición de defectos de soldadura y mejorando la eficiencia de producción.

Diferentes componentes y dispositivos electrónicos pueden tener requisitos específicos para el grosor del tratamiento de superficie en PCB. Seguir las normas de IPC (Institute for Printed Circuits) y las especificaciones de la industria para garantizar que el grosor del tratamiento de superficie en PCB cumpla con los requisitos de compatibilidad de componentes y dispositivos contribuye a la estabilidad y el rendimiento general del sistema.

Al lograr un grosor adecuado del tratamiento de superficie, se puede mejorar la calidad, confiabilidad y rendimiento de los PCB, al tiempo que se reducen los defectos de soldadura y los problemas de calidad en la producción. Por lo tanto, el control estricto y el cumplimiento de las normas de IPC con respecto a los requisitos de grosor del tratamiento de superficie son fundamentales en los procesos de fabricación y diseño de PCB.

Normas IPC para el espesor del tratamiento superficial de PCB

Las normas IPC (Instituto de Circuitos Impresos) son una serie ampliamente utilizada de normas en la industria electrónica, que regulan diversos aspectos del proceso de fabricación de placas de circuito impreso (PCB). A continuación, proporcionaremos una descripción detallada de los requisitos específicos y los métodos de medición delineados en la norma IPC-4552A (Oro por inmersión), la norma IPC-4553 (Plata por inmersión), la norma IPC-4554 (Estaño por inmersión) y la norma IPC-4556 (Níquel sin electrochapar, paladio por inmersión de oro o ENEPIG).

Estándar IPC-4552A (Oro por Inmersión):

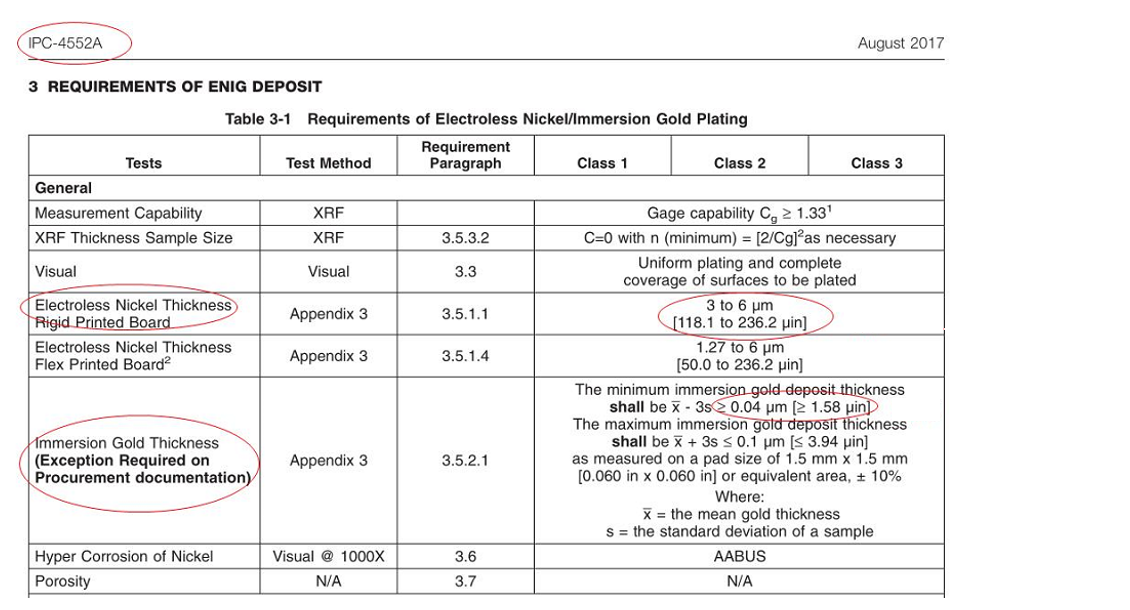

IPC-4552A Standard (Immersion Gold)

La norma IPC-4552A especifica los requisitos y especificaciones para el tratamiento superficial con oro por inmersión. Requiere un espesor mínimo de 1.58U para la capa de oro por inmersión, aunque la industria generalmente sigue un estándar de espesor de 2U. La norma también especifica el rendimiento del recubrimiento, la resistencia al calor, la resistencia a la corrosión y otros requisitos para la capa de oro por inmersión, con un espesor de níquel de 3-6μm.

Los métodos de medición incluyen el uso de la espectroscopía de fluorescencia de rayos X (XRF) para medir el espesor del metal y examinar y medir la uniformidad y cobertura del recubrimiento mediante la eliminación del recubrimiento de la muestra e inspeccionándolo bajo un microscopio.

Estándar IPC-4553 (Plata por inmersión):

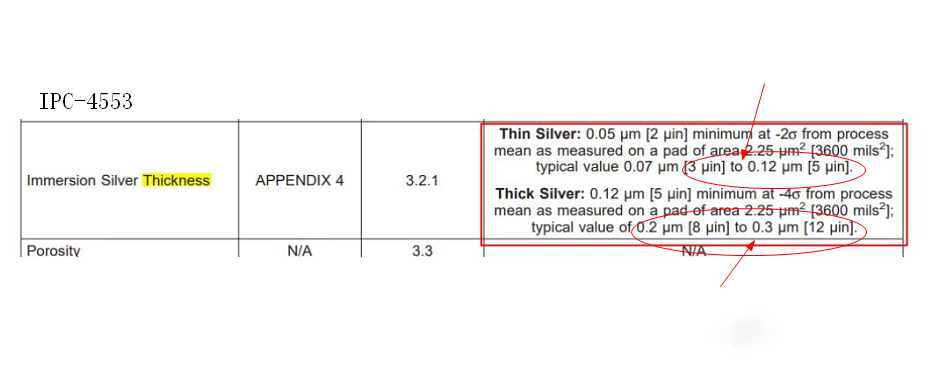

IPC-4553 Standard (Immersion Silver)

El estándar IPC-4553 define los requisitos y especificaciones para el tratamiento superficial de plata por inmersión. El espesor de la capa de plata por inmersión se clasifica en plata delgada y plata gruesa. El espesor de la plata delgada debe estar dentro del rango de 3 a 5U. El espesor de la plata gruesa debe estar dentro del rango de 8 a 12U, que es comúnmente adoptado en la industria.

Estándar IPC-4554 (Estaño de Inmersión):

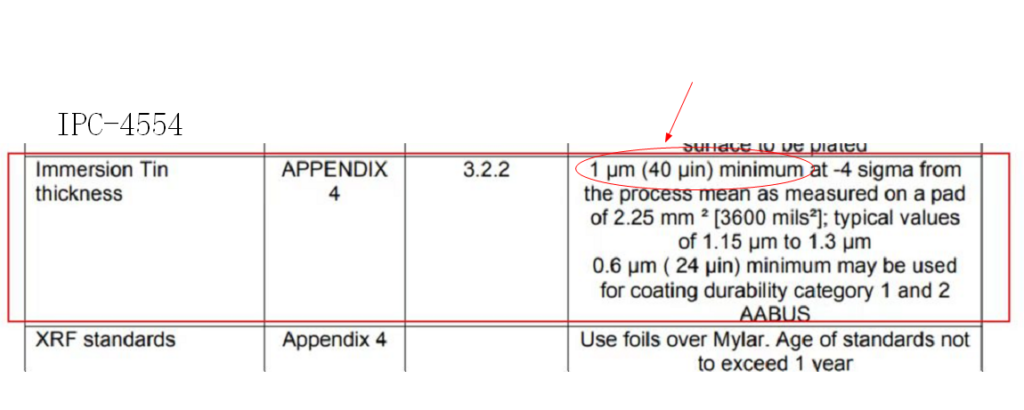

IPC-4554 Standard (Immersion Tin)

El estándar IPC-4554 especifica los requisitos y especificaciones para el tratamiento superficial con Estaño de Inmersión.

El estándar requiere que el grosor típico de la capa de Estaño de Inmersión sea de alrededor de 1 μm.

También especifica requisitos para el rendimiento del recubrimiento, resistencia al calor, resistencia a la corrosión y otros aspectos de la capa de Estaño de Inmersión.

Los métodos de medición incluyen el uso de Espectrometría de Fluorescencia de Rayos X (XRF) para medir el grosor del metal e inspeccionar y medir la uniformidad y cobertura del recubrimiento mediante la eliminación de la capa de la muestra y examinándola bajo un microscopio.

Ten en cuenta que, aunque he traducido la información proporcionada de la mejor manera posible, siempre es una buena idea consultar el estándar IPC-4554 oficial para obtener información precisa y detallada.

Norma IPC-4556 (ENEPIG):

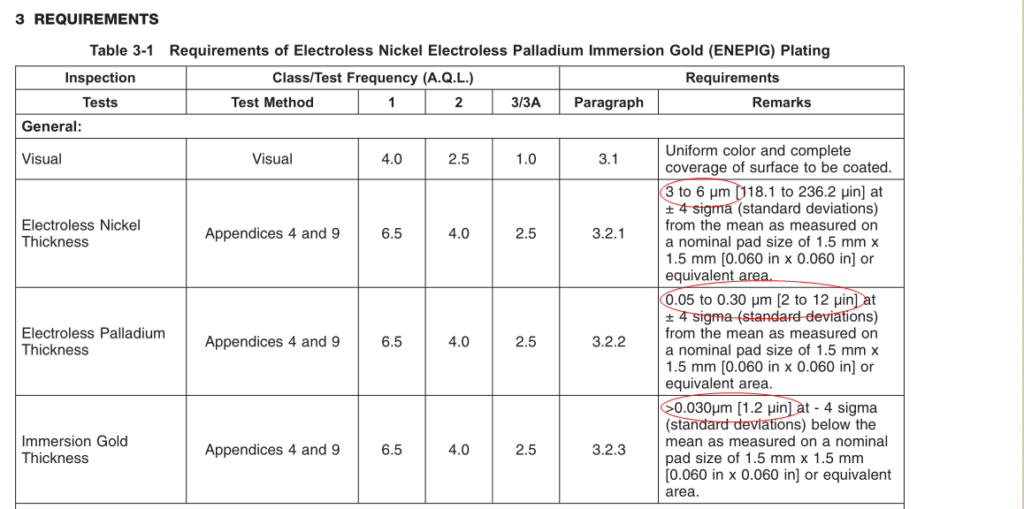

IPC-4556 Standard (ENEPIG)

La norma IPC-4556 define los requisitos y especificaciones para el tratamiento superficial ENEPIG (Níquel Químico sin Corriente – Paladio Químico sin Corriente – Oro por Inmersión) .

La norma establece que el espesor de la capa de níquel para ENEPIG debe estar entre 3 y 6 μm, el espesor de la capa de paladio debe estar entre 2 y 12 μm, y el espesor de la capa de oro debe ser igual o mayor a 1.2 μm.

También se especifican requisitos para el rendimiento del recubrimiento, la resistencia al calor y la resistencia a la corrosión de la capa ENEPIG.

Los métodos de medición incluyen el uso de espectroscopía de fluorescencia de rayos X (XRF) para medir el espesor de las capas de níquel, paladio y oro, así como el desprendimiento del recubrimiento de la muestra y el uso de microscopía para inspeccionar y medir la uniformidad y cobertura del recubrimiento.

Estos requisitos y métodos de medición especificados por las normas IPC tienen como objetivo garantizar la calidad, consistencia y confiabilidad de las capas de tratamiento superficial de PCB. Al cumplir con estas normas, los fabricantes pueden asegurarse de que el espesor del tratamiento superficial de PCB cumple con los estándares de la industria y cumple con los requisitos de rendimiento y confiabilidad del PCB.

Cómo implementar y controlar el espesor del tratamiento superficial de PCB en la práctica

Control del proceso:

Durante el proceso de fabricación de PCB, es importante adherirse estrictamente a los parámetros y flujo de trabajo correctos durante la etapa de tratamiento superficial. Esto incluye controlar la concentración, temperatura, valor de pH y tiempo de procesamiento de las soluciones químicas.

Para diferentes métodos de tratamiento superficial, consulte las pautas proporcionadas por los proveedores o las normas relevantes para asegurarse de seguir los parámetros y pasos correctos del proceso para lograr el espesor deseado del tratamiento superficial.

Detección y medición:

Utilice herramientas y equipos de medición adecuados para detectar y medir el espesor del tratamiento superficial de PCB. Los métodos de medición comunes incluyen instrumentos de medición de fluorescencia de rayos X (XRF), microscopios electrónicos de barrido (SEM) y cromatografía de iones (ICP), entre otros.

Asegure la precisión y calibración del equipo de medición para obtener resultados confiables y consistentes.

Requisitos técnicos y normas:

Consulte las normas IPC u otras normas de la industria relevantes para comprender los requisitos técnicos y especificaciones del espesor del tratamiento superficial. Por ejemplo, la norma IPC-4552A se utiliza para el baño de oro, IPC-4553 para la plata de inmersión, IPC-4554 para el estaño de inmersión e IPC-4556 para ENEPIG. Al seguir estas normas y adoptar sus métodos de medición y requisitos recomendados, asegúrese de que el espesor del tratamiento superficial cumpla con los requisitos especificados en las normas.

Control del proceso y documentación:

Durante el proceso de fabricación, implemente el control del proceso y la documentación para asegurar la consistencia y trazabilidad del espesor del tratamiento superficial.

Registre los parámetros del proceso, resultados de las mediciones y datos de inspección, y establezca gráficos de control del proceso o análisis de datos para monitorear y controlar las variaciones en el espesor del tratamiento superficial. Tome medidas correctivas de manera oportuna cuando sea necesario.

Capacitación y gestión de la calidad:

Proporcione la capacitación y orientación necesarias a los operadores para asegurar su comprensión de los métodos de tratamiento superficial, parámetros del proceso y requisitos de control.

Implemente un sistema efectivo de gestión de la calidad, que incluya auditorías internas y mejora continua, para garantizar que el espesor del tratamiento superficial cumpla con los estándares de calidad y corregir cualquier problema o desviación potencial.

Selección y colaboración con proveedores:

La selección de proveedores confiables y colaborar con ellos es crucial. Busque proveedores con experiencia y conocimientos en la prestación de servicios de tratamiento superficial que cumplan con sus requisitos.

Colabore estrechamente con sus proveedores para asegurarse de que comprendan y cumplan con los requisitos de espesor del tratamiento superficial. Establecer una cadena de suministro estable es esencial para mantener una calidad consistente.

En este artículo, hemos discutido la relación entre el espesor del tratamiento superficial de PCB y las normas IPC. Al comprender en profundidad los métodos de tratamiento superficial comúnmente utilizados, como el baño de oro, la plata de inmersión, el estaño de inmersión y ENEPIG, hemos comprendido la importancia crítica del espesor adecuado del tratamiento superficial para garantizar la calidad y el rendimiento de los PCB.

Adherirse a las normas IPC es clave para garantizar la consistencia y el cumplimiento del espesor del tratamiento superficial de PCB. En conclusión, comprender las normas IPC e implementar medidas de control adecuadas es crucial para garantizar que el espesor del tratamiento superficial de PCB cumpla con los requisitos de las normas IPC. Solo entonces podremos lograr placas de circuito impreso de alta calidad y confiables que satisfagan las demandas de diversos campos de aplicación.
