En el diseño de placas de circuito impreso (PCB) de alta velocidad, el relleno de vías desempeña un papel crucial. Con la creciente complejidad y velocidad de los dispositivos electrónicos, la aplicación de la tecnología de relleno de vías se ha vuelto cada vez más importante. No solo mejora el rendimiento y la confiabilidad de la placa de circuito, sino que también reduce eficazmente la interferencia de señal y la pérdida de transmisión. Este artículo presenta de manera exhaustiva la definición, función, implementación y aplicación, tamaños estándar y técnicas de relleno de vías más utilizadas para ayudar a los lectores a comprender y aplicar mejor esta tecnología clave.

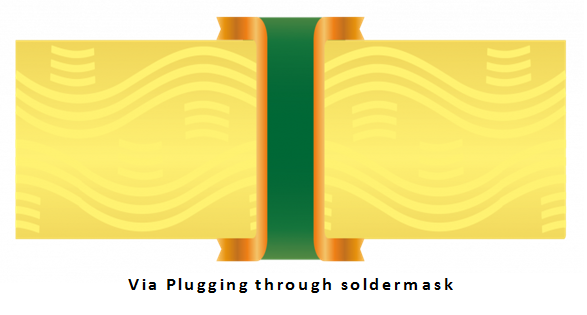

via plugging 2

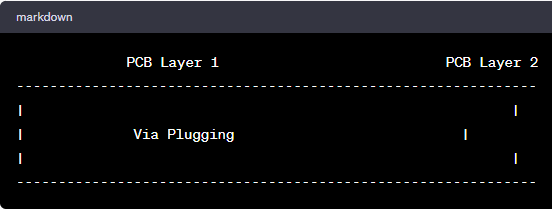

via plugging

Definición de Relleno de Vías

En primer lugar, proporcionemos una explicación básica sobre el Relleno de Vías. El Relleno de Vías se refiere al proceso de llenar los agujeros pasantes con un material para bloquearlos. Este bloqueo se puede realizar mediante el uso de materiales adecuados, como resistencias, capas dieléctricas o resinas de relleno, para reducir la interferencia durante la transmisión de señales. Con el Relleno de Vías, podemos controlar eficazmente la ruta de las señales, mejorando así el rendimiento y la estabilidad de la placa de circuito.

Proceso detallado de Relleno de Vías

Al realizar el Relleno de Vías, los agujeros pasantes se llenan con un material de bloqueo para mejorar el rendimiento y la confiabilidad de la PCB. El proceso detallado de Relleno de Vías es el siguiente:

Preparación:

Antes de realizar el Relleno de Vías, es necesario diseñar y fabricar los agujeros pasantes. Esto incluye determinar la posición, tamaño y cantidad de los agujeros pasantes, que generalmente se realiza durante la fase de diseño de la PCB. Los agujeros pasantes se crean en la PCB mediante procesos como perforación o punzonado láser.

Limpieza de los agujeros pasantes:

Antes de realizar el Relleno de Vías, es importante asegurarse de que el interior de los agujeros pasantes esté limpio y libre de polvo. Los residuos e impurezas alrededor de los agujeros pasantes se eliminan cuidadosamente utilizando agentes y herramientas de limpieza específicos.

Preparación del material:

Seleccione un material adecuado para el Relleno de Vías, que generalmente es una resina de relleno. La resina de relleno puede ser conductora o no conductora, dependiendo de los requisitos de diseño y del entorno de aplicación. Además, la resina de relleno debe tener buenas propiedades adhesivas y resistencia al calor.

Relleno de las Vías:

Aplique la resina de relleno seleccionada en las vías. Esto se puede hacer utilizando varios métodos, como una jeringa, una espátula o pulverización. Durante el proceso de relleno, es importante asegurarse de que la resina de relleno cubra completamente toda la vía sin vacíos ni burbujas de aire.

Remoción del exceso de material de relleno:

Después de llenar las vías, suele haber un exceso de material de relleno que desborda alrededor de las vías. Este exceso de material debe eliminarse para mantener la suavidad y consistencia de la superficie de la PCB. La eliminación se puede realizar con una espátula, una aspiradora o agentes de limpieza química.

Curado del material de relleno:

El material de relleno debe curarse para asegurar su fuerte adhesión dentro de las vías. Esto generalmente requiere métodos como el curado térmico o el curado UV, según los requisitos del material de relleno elegido.

Una vez completados estos pasos, la vía está sellada con éxito. El material de relleno proporciona un buen rendimiento eléctrico y soporte físico, lo que ayuda a reducir la interferencia de señales, mejorar la integridad de señales y aumentar la confiabilidad y estabilidad de la PCB.

El Papel y Ventajas del Relleno de Vías

A continuación, analicemos el papel y las ventajas del Relleno de Vías. En primer lugar, el Relleno de Vías puede reducir significativamente la interferencia de señales. Las señales de alta velocidad son propensas a la interferencia de señales vecinas o al ruido de alimentación cuando se transmiten a través de las vías. Al bloquear estas vías, podemos evitar la propagación de estas señales interferentes y mejorar la integridad de señales.

Mejora en la Integridad de Señales:

En PCB de alta velocidad, la integridad de señales es crucial. Las vías sin relleno pueden causar reflejos de señales e interferencias cruzadas, lo que lleva a distorsiones en la señal y errores en la transmisión de datos. Mediante el uso de la tecnología de Relleno de Vías, las vías se llenan completamente con material, reduciendo los reflejos de señales y las interferencias cruzadas, mejorando así la integridad de señales.

Supresión de la Interferencia de Señales:

En entornos de alta frecuencia, las vías sin relleno pueden causar problemas de interferencia de señales. La interferencia de señales puede surgir del acoplamiento electromagnético con líneas de señales adyacentes o fuentes de ruido. Al llenar las vías con material para bloquearlas, la interferencia de señales puede reducirse eficazmente, mejorando la inmunidad del circuito a las interferencias y manteniendo la estabilidad y precisión de la señal.

Además, el Relleno de Vías también puede reducir la pérdida de transmisión de señales y maximizar la eficiencia de transmisión de señales a través de los agujeros pasantes.

Reducción de la Pérdida de Transmisión de Señales:

En la transmisión de señales de alta frecuencia, los agujeros pasantes sin relleno pueden causar pérdida de transmisión de señales. La transmisión de señales a través de los agujeros pasantes se ve afectada por la desadaptación de impedancia y los efectos de acoplamiento, lo que resulta en atenuación de la señal. Al llenar los agujeros pasantes con un material, se puede reducir la pérdida de señales en los agujeros pasantes, mejorando la eficiencia de transmisión y la calidad de las señales.

Mejora de la Compatibilidad Electromagnética:

Los agujeros pasantes sin relleno pueden convertirse en una fuente de radiación electromagnética o sensibilidad electromagnética. Mediante la tecnología de Relleno de Vías, los agujeros pasantes se sellan de manera efectiva, reduciendo la fuga y sensibilidad electromagnética, y mejorando la compatibilidad electromagnética del circuito.

Mejora de la Confiabilidad:

El material de relleno proporciona soporte físico y resistencia en los agujeros pasantes, lo que hace que la estructura de los agujeros pasantes sea más estable y confiable. Esto puede reducir el impacto del estrés mecánico, el estrés térmico, las vibraciones y otros factores en el circuito durante la fabricación y el uso, mejorando así la vida útil y la confiabilidad de la placa de circuito.

Dimensiones estándar del Relleno de Vías

La implementación de la tecnología de Relleno de Vías requiere tener en cuenta varios factores clave. Uno de ellos es las dimensiones estándar de las vías. El tamaño de una vía depende de los requisitos de diseño y los entornos de aplicación. En los diseños de PCB de alta velocidad, las vías a menudo requieren diámetros más pequeños y relaciones de aspecto más grandes para garantizar la estabilidad de la señal y pérdidas mínimas.

Por lo tanto, comprender y cumplir con las dimensiones estándar de las vías es un paso importante en la implementación de la tecnología de Relleno de Vías.

Diámetro de la vía:

El diámetro de la vía se refiere a la dimensión lateral de la vía y generalmente se mide por el diámetro interno del agujero. En los diseños de PCB de alta velocidad, se adoptan ampliamente diámetros de vía más pequeños para satisfacer los requisitos de transmisión de señales de alta frecuencia. El rango común de diámetros de vía varía desde decenas de micrómetros hasta cientos de micrómetros, y la selección del tamaño específico depende de las especificaciones de diseño y las necesidades de aplicación.

Altura del material de relleno:

La altura del material de relleno se refiere a la dimensión longitudinal del material de relleno dentro de la vía, generalmente se mide por la altura vertical del material de relleno. La altura del material de relleno debe determinarse en función de los requisitos de diseño y los procesos de relleno.

Es importante asegurarse de que la altura del material de relleno sea suficiente para tapar la vía y establecer una conexión confiable con las capas circundantes. Se deben considerar factores como la integridad de señales, el rendimiento eléctrico y la confiabilidad al seleccionar la altura del material de relleno.

Además del diámetro de la vía y la altura del material de relleno, las dimensiones estándar del Relleno de Vías también incluyen los siguientes factores:

Espaciado entre vías:

El espaciado entre vías se refiere a la distancia lateral entre vías. Esto es para asegurar que haya suficiente espacio entre las vías para que el material de relleno pueda llenar adecuadamente las vías durante el proceso de relleno sin interferencias.

Ancho del material de relleno:

El ancho del material de relleno se refiere a la dimensión lateral del material de relleno dentro de la sección transversal de la vía. El ancho del material de relleno debe coincidir con el diámetro de la vía para garantizar un Relleno de Vías completo y la formación de una conexión sólida con las capas circundantes.

Técnicas Comunes de Relleno de Vías

A continuación, exploraremos las técnicas comunes de Relleno de Vías. En el diseño de PCB de alta velocidad, existen varias técnicas de Relleno de Vías ampliamente utilizadas para elegir, incluyendo el Relleno con resistores, el Relleno con capa dieléctrica y el Relleno con resina.

Cada técnica tiene sus ventajas únicas y escenarios de aplicación específicos. El Relleno con resistores puede proporcionar amortiguación a las señales, reduciendo las reflexiones e interferencias. El Relleno con capa dieléctrica puede brindar blindaje electromagnético y soporte mecánico. El Relleno con resina puede ofrecer una mejora en la integridad de la señal y la conductividad térmica. Elegir la técnica adecuada de Relleno de Vías que se adapte a los requisitos de aplicación específicos es crucial.

Primero, presentaremos tres tipos de técnicas de Relleno con resina.

Electroplaqueado: Este método utiliza el proceso de electroplaqueado para rellenar los agujeros pasantes. Primero, se recubre una capa delgada de material conductor, como cobre, en el agujero pasante. Luego, se realiza el electroplaqueado. Durante el proceso de electroplaqueado, el cobre se deposita gradualmente en el interior del agujero pasante, llenando la apertura hasta que el agujero pasante queda completamente sellado. Este método proporciona resultados de relleno confiables y presenta una buena conductividad.

Relleno con Adhesivo Conductivo: Este método utiliza un adhesivo conductor para rellenar los agujeros pasantes. El adhesivo conductor generalmente está compuesto de partículas conductoras, como plata o nanomateriales de carbono, y un aglutinante. En este método, el adhesivo conductor se inyecta en el agujero pasante, llenando la apertura y creando una trayectoria conductora junto con las trazas conductoras. Una vez que el adhesivo conductor se cura, proporciona una excelente conductividad y soporte mecánico.

Cubierta de Cobre: Este método implica agregar una capa de cobre sobre un agujero de vía. Primero, se aplica un adhesivo conductor en la parte superior del agujero de la vía, y luego se coloca una lámina de cobre o una hoja de cobre sobre él. Mediante tratamiento térmico y presión, la capa de cubierta de cobre se adhiere firmemente a la superficie de la placa de circuito, llenando y sellando el agujero de la vía. La cubierta de cobre proporciona una buena conductividad y un fuerte soporte mecánico.

Cuando se trata de la tecnología de Relleno con resina, aquí hay algunos métodos comunes y pasos:

Métodos:

Cubierta de Vías: Esto implica rellenar los agujeros pasantes con resina y formar una máscara de resina en la superficie del PCB para aislar los agujeros pasantes y proporcionar protección.

Relleno de Vías: En este método, se inyecta resina en los agujeros pasantes para rellenarlos por completo y asegurar que la resina quede al ras con la superficie del PCB.

Relleno de Microvías: Esta técnica utiliza el relleno de resina en microvías, que generalmente es aplicable a diseños de PCB de interconexión de alta densidad.

Pasos:

Preparación: Antes de realizar la tecnología de relleno de resina, es necesario asegurarse de que la superficie del PCB esté limpia y libre de polvo y preparar las herramientas y materiales adecuados para el relleno de resina.

Recubrimiento de la capa de máscara de soldadura (opcional): Antes del relleno de resina, se puede aplicar una capa de máscara de soldadura en la superficie del PCB para evitar que la resina penetre en áreas donde no es necesaria.

Inyección de resina: Utilizando herramientas o técnicas de inyección de resina adecuadas, inyectar resina en los agujeros pasantes, asegurándose de que los agujeros pasantes estén completamente llenos y alcancen el nivel de relleno deseado.

Eliminación de burbujas: Durante el proceso de relleno de resina, pueden generarse burbujas, y es necesario tomar medidas para eliminarlas y asegurar la integridad del relleno de resina.

Eliminación del exceso de resina: Una vez que la resina se haya curado completamente, es necesario eliminar el exceso de resina, dejando los agujeros rellenos al ras con la superficie del PCB.

Características:

Integridad de la señal: El uso de resina de encapsulación puede proporcionar una excelente integridad de señal al reducir la pérdida e interferencia de señal.

Soporte mecánico: La resina de encapsulación puede proporcionar soporte mecánico adicional para los agujeros pasantes, mejorando la resistencia estructural de la PCB.

Conductividad térmica: Ciertas resinas de encapsulación muestran una buena conductividad térmica, lo que puede ayudar en la disipación de calor y refrigeración en aplicaciones de alta potencia.

Protección ambiental: La resina de encapsulación evita que la humedad y las impurezas entren en los agujeros pasantes, mejorando así el rendimiento de protección ambiental del PCB.

En segundo lugar, está el método de relleno con capa dieléctrica. Aquí hay algunos métodos comunes y pasos del relleno con capa dieléctrica:

Fibra de Vidrio Prepreg: La fibra de vidrio prepreg, que es una capa de fibra de vidrio impregnada de resina, se utiliza como material dieléctrico y se rellena en los agujeros pas

antes a través de procesos como prensado térmico o curado. Este método proporciona buen soporte mecánico y estabilidad, y reduce eficazmente la interferencia electromagnética durante la transmisión de señales.

Película de Polímero: Las películas de polímero, como el poliamida, se utilizan como la capa dieléctrica para rellenar los agujeros pasantes. Estas películas muestran un excelente rendimiento de aislamiento y estabilidad a altas temperaturas, proporcionando un blindaje electromagnético efectivo y reduciendo el diafonía y las pérdidas en la transmisión de señales de alta velocidad.

Relleno con Resina: El relleno con resina se refiere al proceso de rellenar los agujeros pasantes con resinas específicas de relleno, como resina epoxi. La resina de relleno posee excelentes propiedades de aislamiento y conductividad térmica, proporcionando una trayectoria de transmisión de señal estable y ayudando en la disipación del calor. Este método generalmente implica llenar los agujeros pasantes con la resina de relleno a través de la inyección al vacío o la inyección de presión.

Relleno con Electrolitos: El relleno con electrolitos implica el uso de electrolitos, generalmente un líquido que conduce iones, para rellenar los agujeros pasantes y crear una capa de electrolito. Este método se aplica comúnmente en aplicaciones especiales de alta frecuencia o alta velocidad, donde la presencia de la capa de electrolito permite menores pérdidas de transmisión y una mejor integridad de señal.

Aquí hay una explicación con viñetas de los pasos y características del relleno con capa dieléctrica.

Pasos:

Preparación de vías: En primer lugar, identificar las posiciones y la cantidad de vías que requieren el relleno con capa dieléctrica en el diseño del PCB. Luego, crear las vías en la placa de circuito utilizando técnicas de perforación o láser.

Limpieza y preprocesamiento: Antes de rellenar la capa dieléctrica, es necesario limpiar a fondo los agujeros pasantes y la zona circundante para eliminar cualquier impureza o residuo. A continuación, se llevan a cabo los pasos de preprocesamiento necesarios, como el tratamiento de superficies o la eliminación de óxidos, para asegurar una buena adherencia de la capa dieléctrica.

Relleno de material dieléctrico: Seleccionar un material dieléctrico adecuado, como resina epoxi o poliamida, e inyectarlo en los agujeros pasantes de acuerdo con los requisitos de diseño y las necesidades específicas de la aplicación. El relleno de material dieléctrico se puede hacer utilizando técnicas de inyección, sellado al vacío o métodos de recubrimiento.

Eliminación de material excesivo: Una vez que el material dieléctrico se haya llenado en los agujeros pasantes, es necesario eliminar el exceso de material. Se pueden emplear métodos de corte mecánico, rectificado o grabado químico para nivelar la superficie de la placa de circuito y eliminar el exceso de material dieléctrico.

Características:

Blindaje electromagnético: Al llenar el material dieléctrico, se forma una capa dieléctrica continua alrededor de la vía, lo que puede proteger eficazmente contra la radiación electromagnética y las señales de interferencia, y mejorar el rendimiento de anti-interferencia del circuito.

Soporte mecánico: El material dieléctrico llenado puede proporcionar soporte mecánico adicional, mejorar la resistencia mecánica y la confiabilidad de la vía, y reducir el daño o la fractura causada por el estrés físico.

Conductividad térmica: Ciertos materiales dieléctricos tienen una buena conductividad térmica, lo que puede ayudar a disipar eficazmente el calor generado alrededor de la vía y mejorar el rendimiento de disipación del calor de la placa de circuito.

Finalmente, la tecnología de relleno con resistores es una técnica comúnmente utilizada de Relleno de Vías que tiene como objetivo amortiguar y controlar las señales rellenando los agujeros pasantes con un material que posee propiedades resistivas. Aquí hay varios métodos comunes de relleno con resistores:

Relleno con Carburo de Silicio: Este método implica rellenar los agujeros pasantes con material de carburo de silicio. El carburo de silicio tiene una buena conductividad y conductividad térmica, lo que le permite proporcionar un cierto nivel de resistencia. Este método se utiliza comúnmente para amortiguar señales de alta velocidad y controlar la interferencia.

Relleno con Tinta de Carbono: Rellenar los agujeros pasantes con tinta de carbono conductora o adhesivo conductor. La tinta de carbono tiene una alta conductividad y puede lograr eficazmente el amortiguamiento de señales y suprimir las reflexiones.

Recubrimiento de Relleno Resistivo: Cubrir los agujeros pasantes con recubrimientos de relleno resistivo especializados. Estos recubrimientos suelen estar compuestos de partículas conductoras y resinas base, y el valor de resistencia se controla ajustando la concentración del recubrimiento.

La tecnología de relleno con resistores es una técnica común de Relleno de Vías que se utiliza para lograr valores de resistencia específicos rellenando los agujeros pasantes con material de resistencia. Aquí están los pasos y características de la tecnología de relleno con resistores:

Pasos:

Preparación de agujeros pasantes: En primer lugar, determinar las ubicaciones y la cantidad de agujeros pasantes que requieren relleno con resistores en el diseño del PCB. Estos agujeros pasantes suelen estar ubicados junto a líneas de señal de alta velocidad para proporcionar amortiguación y suprimir las reflexiones.

Selección de material: Elegir un material de relleno con resistores adecuado, generalmente un adhesivo o material de relleno conductor con características de resistencia. Estos materiales deben tener buena adherencia, conductividad y estabilidad térmica.

Relleno de agujeros pasantes: Utilizar métodos y herramientas adecuadas para inyectar el material de relleno con resistores en los agujeros pasantes. El relleno se puede hacer de forma manual o automática, asegurando que los agujeros pasantes estén completamente llenos y el material de resistencia esté distribuido de manera uniforme.

Curado del material: Después de rellenar los agujeros pasantes, el material de relleno con resistores debe curarse o endurecerse. Esto se puede lograr mediante métodos como el curado térmico o el curado UV.

Características:

Control de la resistencia: La tecnología de relleno con resistores permite un

control preciso del valor de resistencia en la vía, de acuerdo con los requisitos de diseño, para satisfacer las demandas específicas del circuito.

Supresión de reflexiones: Al rellenar la vía adyacente a la ruta de la señal con material resistivo, se pueden suprimir eficazmente las reflexiones de señal, mejorando la integridad y estabilidad de la señal.

Amortiguación de señales: El relleno con resistores introduce efectos de amortiguación junto a la línea de señal, reduciendo el tiempo de subida y la amplitud, y minimizando las oscilaciones e interferencias en los bordes de la señal.

Ahorro de espacio: En comparación con otras técnicas de relleno de vías, la tecnología de relleno con resistores no requiere capas dieléctricas adicionales ni materiales de relleno, lo que permite una mejor utilización del espacio del PCB.

Estos métodos pueden proporcionar efectos de resistencia hasta cierto punto durante el proceso de relleno de vías, reduciendo las reflexiones e interferencias de señal. La elección específica del método de relleno con resistores depende de factores como los requisitos de diseño, la frecuencia de la señal y los requisitos de rendimiento.

Estas son técnicas comunes de relleno de vías, y cada técnica tiene sus propios escenarios y características aplicables. En aplicaciones prácticas, es crucial seleccionar la técnica de relleno de vías apropiada en función de los requisitos de diseño específicos y la rentabilidad.

A través de una visión general completa en este artículo, hemos obtenido una comprensión más profunda de la importancia del relleno de vías en PCBs de alta velocidad.

Al rellenar los agujeros pasantes, podemos mejorar el rendimiento y la confiabilidad de la placa de circuito mientras reducimos la interferencia y las pérdidas de transmisión de señales. La implementación de la tecnología de relleno de vías requiere adherirse a tamaños de vía estándar y seleccionar técnicas de relleno de vías adecuadas.

En el siempre cambiante mundo de los dispositivos electrónicos y la comunicación de alta velocidad, el relleno de vías seguirá desempeñando un papel crucial para ayudarnos a construir sistemas electrónicos más confiables y eficientes.
