En la industria de fabricación electrónica, el ensamblaje de Placas de Circuito Impreso (PCB) es un proceso crítico. Un ensamblaje de PCB de alta calidad no solo garantiza la confiabilidad y el rendimiento del producto, sino que también mejora la eficiencia de producción y reduce costos. Sin embargo, alcanzar la excelencia en el ensamblaje de PCB no es una tarea fácil. Este artículo revelará 9 secretos para ayudarte a lograr una producción impecable en el proceso de ensamblaje de PCB.

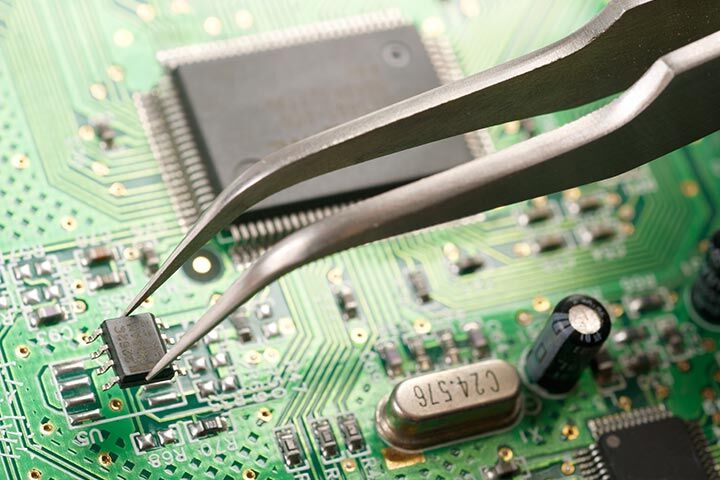

PCB(printed circuit board） Assembly1

Secreto 1: La Importancia de la Optimización del Diseño y DFM (Diseño para la Fabricación)

En el ensamblaje de PCB, la optimización del diseño y los principios del Diseño para la Fabricación (DFM) desempeñan un papel crucial. Al colaborar estrechamente con el equipo de fabricación, puedes considerar la viabilidad de la fabricación durante la etapa de diseño, optimizar los diseños, reducir las complejidades del ensamblaje y asegurar procesos de producción eficientes.

Secreto 2: Elegir los Paquetes de Componentes y Proveedores Correctos

Elegir los paquetes de componentes adecuados para los requisitos de tu aplicación es crucial. Los diferentes tipos de paquetes tienen diferentes características y aptitudes. Además, seleccionar proveedores confiables es esencial para obtener componentes de alta calidad y asegurar la estabilidad y confiabilidad de la cadena de suministro.

El empaquetado de componentes se refiere a la forma de encapsulación externa de los componentes electrónicos. Hay varios tipos comunes de paquetes de componentes disponibles, que incluyen:

Dual In-line Package (DIP): Un paquete con dos filas de pines, comúnmente utilizado para circuitos integrados y componentes enchufables tempranos.

Small Outline Integrated Circuit (SOIC): Un paquete común de montaje superficial adecuado para aplicaciones con cableado de alta densidad.

Quad Flat Package (QFP): Un paquete con múltiples pines, ampliamente utilizado en circuitos integrados de densidad media a alta.

Ball Grid Array (BGA): Un paquete con un conjunto de pequeñas bolas de soldadura en forma de pines, adecuado para circuitos integrados de alta densidad y alto rendimiento.

Land Grid Array (LGA): Similar al BGA, pero utiliza almohadillas metálicas en lugar de bolas de soldadura como conexiones de pines.

Chip Scale Package (CSP): Un paquete con dimensiones cercanas al tamaño del propio chip, comúnmente utilizado en dispositivos electrónicos compactos.

Thin Small Outline Package (TSOP): Un paquete adecuado para chips de memoria y otras aplicaciones.

Plastic Leaded Chip Carrier (PLCC): Un paquete cuadrado con patillas para pines.

Through-Hole Technology (THT): Una tecnología que conecta componentes insertando los pines en agujeros en la placa de circuito impreso.

Estos son solo algunos tipos comunes de paquetes de componentes, y hay muchas otras opciones de empaquetado disponibles. Cada tipo de paquete tiene sus ventajas específicas y rango de aplicaciones. Al seleccionar paquetes de componentes, es importante considerar factores como los requisitos de diseño, el diseño del PCB y la viabilidad de fabricación.

Secreto 3: Colocación y Alineación Precisas de Componentes

En el proceso de ensamblaje de PCB, la colocación y alineación precisas de los componentes son pasos cruciales. Garantizar una colocación correcta y una alineación precisa puede ayudar a evitar problemas de soldadura, como cortocircuitos o uniones de soldadura frías.

Los problemas de soldadura pueden ocasionar diversas dificultades en la calidad y el rendimiento durante el ensamblaje de PCB. A continuación se presentan algunos problemas comunes de soldadura y sus posibles consecuencias:

Una unión de soldadura fría se refiere a una conexión de soldadura insuficientemente unida, donde la soldadura no se ha fundido y extendido completamente. Sus riesgos incluyen:

Aumento de la resistencia eléctrica: Las uniones de soldadura frías pueden incrementar la resistencia eléctrica, lo que puede afectar la transmisión de señales o comprometer la funcionalidad del circuito.

Reducción de la resistencia mecánica: Las uniones de soldadura frías tienen una resistencia inadecuada, lo que las hace propensas a fracturarse bajo vibración o estrés.

Un cortocircuito se refiere a la conexión eléctrica no intencionada entre dos o más puntos de soldadura que no deberían estar conectados. Sus riesgos incluyen:

Fallo del sistema: Un cortocircuito puede provocar un funcionamiento anormal del circuito o la incapacidad del sistema completo para operar correctamente.

Daño a los componentes: La corriente del cortocircuito puede superar el valor nominal de los componentes, lo que puede causar daños o destrucción de los mismos.

El sobrecalentamiento se refiere a la condición en la que la temperatura durante el proceso de soldadura es demasiado alta o el tiempo de soldadura es demasiado prolongado, lo que resulta en un calor excesivo en los componentes o las almohadillas de soldadura. Sus riesgos incluyen:

Daño a los componentes: El sobrecalentamiento puede dañar la estructura interna de los componentes, lo que resulta en un rendimiento reducido o destrucción completa.

Daño a las almohadillas de soldadura: El sobrecalentamiento puede hacer que el material de las almohadillas de soldadura se derrita o pierda adherencia, lo que afecta la fiabilidad de las conexiones de soldadura.

Una mala formación de soldadura, caracterizada por una distribución desigual o excesiva/insuficiente de soldadura y una formación irregular de la unión de soldadura, puede tener las siguientes implicaciones:

Conexión eléctrica poco fiable: Una mala formación de soldadura puede resultar en una conexión eléctrica inestable entre las uniones de soldadura, lo que afecta el rendimiento general de la transmisión del circuito.

Reducción de la resistencia mecánica: La forma irregular de las malas formaciones de soldadura puede comprometer la resistencia mecánica de la unión de soldadura, haciéndola más propensa a fracturarse bajo estrés o vibración.

La magnitud de los riesgos asociados con estos problemas depende de su ubicación, cantidad y gravedad. Para evitar estos problemas, se deben seguir técnicas adecuadas de soldadura y especificaciones del proceso, garantizando la temperatura, el tiempo y el uso apropiado de los materiales de soldadura, junto con medidas de control de calidad e inspección.

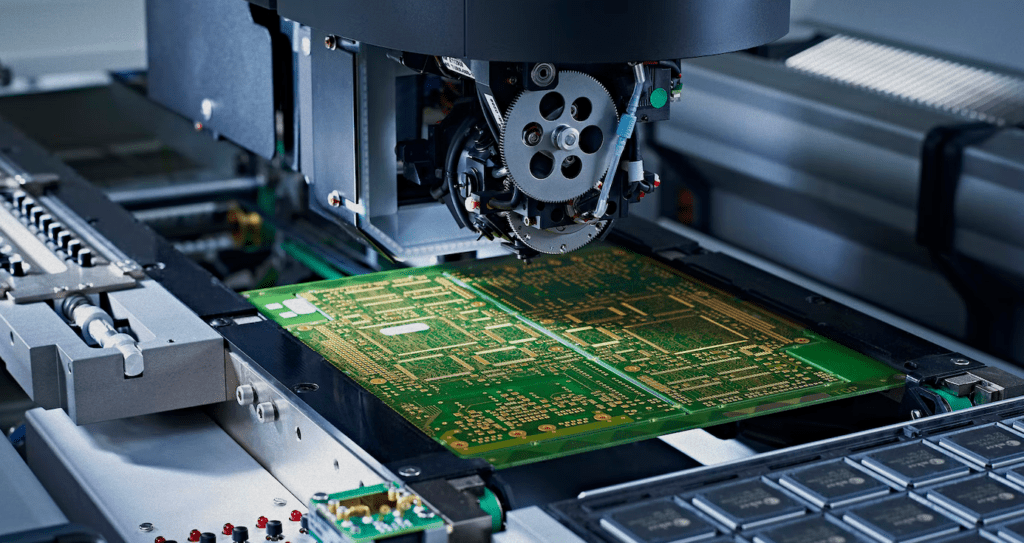

Automated-Printed-Circuit-Board-Assembly

Secreto 4: Controlar la Temperatura y el Tiempo de Soldadura

La temperatura y el tiempo de soldadura son fundamentales para lograr una buena calidad de soldadura. Utilizar temperaturas excesivamente altas o tiempos prolongados de soldadura puede dañar los componentes o dar lugar a uniones de soldadura deficientes. Es esencial controlar la temperatura y el tiempo adecuados para asegurar conexiones de soldadura confiables.

Los estándares para la temperatura y el tiempo de soldadura dependen del proceso de soldadura específico y de los materiales de soldadura utilizados. Diferentes aplicaciones de soldadura y paquetes de componentes pueden tener requisitos diferentes de temperatura y tiempo.

Soldadura de Tecnología de Montaje en Superficie (SMT)

Rango de Temperatura de Soldadura: Típicamente, entre 220°C y 250°C, dependiendo del material de soldadura y del paquete del componente.

Tiempo de Soldadura: Típicamente, entre 10 segundos y 30 segundos.

Soldadura de Doble Cara con Taladros Pasantes

Rango de Temperatura de Soldadura: Típicamente, entre 250°C y 300°C, dependiendo del material de soldadura y del paquete del componente.

Tiempo de Soldadura: Típicamente, entre 3 segundos y 5 segundos.

Secreto 5: Usa soldadura y flujo de alta calidad

Elegir soldadura y flujo de alta calidad es crucial para lograr una soldadura perfecta. La soldadura y el flujo premium proporcionan excelentes propiedades de mojado y conexiones de soldadura confiables, reduciendo el riesgo de defectos de soldadura.

Existen muchas marcas reputadas de soldadura y flujo disponibles en el mercado. A continuación, se presentan algunas marcas y tipos comúnmente utilizados.

Kester es un fabricante bien conocido de soldadura y flujo, que ofrece una variedad de productos como soldadura sin plomo, flujo sin limpieza y flujo de ácido orgánico.

Alpha Assembly Solutions es un proveedor líder a nivel mundial de materiales de soldadura, que ofrece una amplia gama de productos de soldadura y flujo, incluyendo soldadura sin plomo, soldadura de aleación de estaño-plomo y agentes de unión.

Multicore, una marca de Henkel, ofrece varios tipos de soldadura y flujo, incluyendo soldadura sin plomo, soldadura de aleación de estaño-plomo, soldadura de reparación y modificadores de flujo.

Indium Corporation se especializa en materiales de soldadura de alto rendimiento, ofreciendo una variedad de tipos de soldadura y flujo como soldadura sin plomo, microsoldadura y soldadura de alta temperatura.

Aim Solder es un proveedor líder a nivel mundial de materiales de soldadura, que ofrece varios tipos de soldadura y flujo, incluyendo soldadura sin plomo, soldadura de aleación de estaño-plomo y soldadura de aleaciones especiales.

Estas marcas ofrecen soldadura y flujo que tienen una buena reputación en cuanto a calidad, rendimiento y confiabilidad. Dependiendo de las necesidades y requisitos específicos de tu aplicación, puedes elegir una marca y tipo adecuados para tu proyecto. Antes de tomar una decisión, es recomendable consultar con el proveedor o fabricante para obtener consejos y recomendaciones más específicas.

Secreto 6: Protección adecuada contra ESD y control electrostático

La descarga electrostática (ESD) puede dañar potencialmente el proceso de ensamblaje de PCB. Al utilizar correctamente el equipo de protección ESD y controlar la electricidad estática, se puede proteger la PCB y los componentes sensibles durante el proceso de ensamblaje, asegurando una producción sin fallos.

La protección adecuada contra ESD y el control electrostático incluyen las siguientes prácticas:

Usar ropa antiestática apropiada o guantes antiestáticos para evitar la acumulación y descarga de cargas estáticas.

Utilizar alfombrillas o bancos de trabajo antiestáticos en el espacio de trabajo para redirigir las cargas estáticas a tierra, evitando descargas estáticas.

Almacenar y transportar los componentes sensibles en contenedores o materiales de embalaje antiestáticos para protegerlos del daño electrostático.

Utilizar herramientas y equipos adecuados de protección ESD, como eliminadores de estática y alfombrillas ESD, para controlar la liberación y conducción de la electricidad estática.

Evitar operaciones en ambientes secos, ya que el aire seco aumenta el riesgo de acumulación y descarga de carga estática.

Establecer un buen flujo de trabajo y procedimientos operativos, incluidos los pasos de manejo y operación de los componentes sensibles a la electrostática, para minimizar el impacto de la electricidad estática.

Realizar pruebas e inspecciones periódicas del área de trabajo para verificar el cumplimiento de la ESD y garantizar la efectividad de las medidas antiestáticas y el cumplimiento de los estándares.

Capacitar a los empleados sobre la importancia del control electrostático y los métodos adecuados de manipulación para aumentar su conciencia y habilidades.

Al implementar estas simples medidas, se puede reducir el impacto de la electricidad estática, proteger los procesos de ensamblaje de PCB y los componentes sensibles, y garantizar una producción sin fallos.

Secreto 7: Implementar Rigurosos Procesos de Control de Calidad e Inspección

Los rigurosos procesos de control de calidad e inspección son la base para lograr la excelencia en el ensamblaje de PCB. Al utilizar diversas herramientas de control de calidad y métodos de inspección, puedes identificar y corregir rápidamente posibles problemas de calidad, asegurando que tus productos cumplan con los estándares y especificaciones.

Durante el proceso de control de calidad e inspección del ensamblaje de PCB, se utilizan algunas herramientas y métodos comúnmente empleados:

Inspección Visual: Utiliza el ojo desnudo para examinar el aspecto del ensamblaje de PCB y asegurarte de que no haya defectos evidentes de soldadura, colocación incorrecta de componentes o daños.

Inspección de Rayos X: Utiliza radiación de rayos X para examinar la calidad interna de las conexiones de soldadura en la PCB. Este método es particularmente útil para detectar problemas que pueden no ser visibles a través de la inspección visual, como soldaduras frías, soldaduras excesivas o insuficientes, etc.

Perfilado Térmico: Emplea instrumentos de perfilado térmico para monitorear la distribución de temperatura y la curva de tiempo durante el proceso de soldadura, asegurando que la temperatura y el tiempo de soldadura estén dentro de rangos apropiados.

Pruebas de PCB: Esto incluye pruebas eléctricas y pruebas de continuidad para asegurar que las conexiones del circuito en la placa de circuito impreso sean precisas y estén libres de errores.

Inspección de Calidad de Soldadura: Utiliza equipos de inspección de calidad de soldadura como probadores de resistencia de soldadura y probadores de confiabilidad de uniones soldadas para evaluar la confiabilidad y resistencia de las conexiones de soldadura.

AOI (Inspección Óptica Automatizada): Utiliza dispositivos de inspección óptica automatizados para realizar escaneos de alta velocidad y análisis de imágenes de la PCB para detectar defectos de soldadura, colocación incorrecta de componentes o daños.

ICT (Prueba en Circuito): Emplea equipos de prueba en circuito para realizar pruebas funcionales y eléctricas en la PCB y verificar el correcto funcionamiento y rendimiento del circuito.

Pruebas de ESD (Descarga Electroestática): Utiliza instrumentos de prueba de ESD para detectar y controlar la descarga electrostática y prevenir daños en componentes y circuitos sensibles.

Pruebas de Confiabilidad: Esto incluye pruebas ambientales (como ciclos de temperatura, pruebas de humedad) y pruebas de vida útil de confiabilidad para evaluar la confiabilidad y durabilidad del ensamblaje de PCB bajo diversas condiciones.

Secreto 8: Aprendizaje Continuo y Colaboración en Equipo

El aprendizaje continuo y la colaboración en equipo son cruciales para lograr la excelencia en el ensamblaje de PCB. Con el constante desarrollo de la tecnología de ensamblaje de PCB, mantenerse actualizado con nuevas técnicas, capacitar a los miembros del equipo e intercambiar experiencias con expertos en fabricación y colegas te permitirá mejorar constantemente tus habilidades en el ensamblaje de PCB.

Secreto 9: Seguimiento y Análisis de Datos para la Mejora del Proceso

El seguimiento y análisis de datos son fundamentales para mejorar el proceso de producción de PCB. Al recopilar y analizar métricas clave de datos, puedes identificar posibles cuellos de botella y oportunidades de mejora, y actuar adecuadamente para mejorar la eficiencia y calidad de la producción.

Lograr un excelente ensamblaje de PCB requiere considerar múltiples factores de manera integral, desde la optimización del diseño hasta las técnicas de soldadura y desde el control de calidad hasta el trabajo en equipo. Siguiendo estos 9 secretos, podrás mejorar la calidad, eficiencia y confiabilidad del ensamblaje de PCB, acercándote al objetivo de una producción impecable.
