En el campo moderno de la electrónica, las Placas de Circuito Impreso (Printed Circuit Board, PCB) son componentes clave indispensables. Con el constante avance de la tecnología y las cambiantes necesidades de aplicaciones, han surgido diversos tipos especializados de PCB, incluyendo la Placa de Circuito Impreso de Radio Frecuencia (Radio Frequency Printed Circuit Board, RF PCB). Los circuitos de RF desempeñan un papel vital en las comunicaciones, el radar, los sistemas satelitales y otros campos, y la PCB de RF se ha convertido en la opción preferida para muchas aplicaciones de alta frecuencia.

En esta publicación del blog, nos enfocaremos en comparar las diferencias y aplicaciones entre la PCB de Radio Frecuencia y la Placa de Circuito Impreso convencional. Presentaremos los conceptos y estructuras básicas de la PCB convencional y la PCB de RF, y exploraremos sus distinciones en términos de selección de materiales, requisitos de diseño y procesos de fabricación.

Además, mostraremos ejemplos de aplicaciones del mundo real para demostrar los escenarios de uso tanto de la PCB convencional como de la PCB de RF en diferentes campos, ayudando a los lectores a comprender sus respectivas ventajas y adecuación.

Ya sea que seas un ingeniero electrónico, un estudiante o simplemente alguien interesado en el campo de la electrónica, este artículo te proporcionará una comprensión completa de la PCB de Radio Frecuencia y la Placa de Circuito Impreso convencional.

Creemos que a través de una comparación y análisis profundos de estos dos tipos de PCB, podrás tomar mejores decisiones para los requisitos de tu proyecto y lograr diseños de sistemas electrónicos más eficientes y estables. ¡Ahora, adentrémonos en las fascinantes diferencias y aplicaciones entre las Placas de Circuito Impreso de Radio Frecuencia y la PCB convencional!

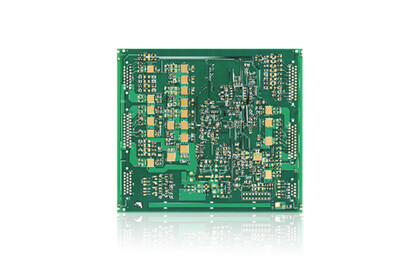

¿Qué es una Placa de Circuito Impreso (PCB) convencional?

PCB

Una Placa de Circuito Impreso (Printed Circuit Board o PCB) convencional es un componente fundamental utilizado para soportar e interconectar componentes electrónicos. Generalmente está hecho de un material no conductor, conocido como FR-4, que es una lámina de epoxy reforzada con fibra de vidrio, con una o varias capas de material conductor, típicamente cobre, formando caminos de circuitos en su superficie.

La función principal de un PCB es proporcionar soporte mecánico y conexiones eléctricas mediante el montaje de componentes electrónicos, como circuitos integrados, resistencias, condensadores, etc., en su superficie, e interconectarlos mediante trazas de cobre. Este diseño reduce la complejidad del circuito y mejora la confiabilidad y estabilidad del mismo.

Las PCB convencionales tienen las siguientes características y áreas de aplicación:

Estructura: Las PCB convencionales presentan una estructura plana y estratificada con trazas de cobre interconectadas mediante vias. Pueden ser de una sola cara, doble cara o multicapas.

Aplicaciones: Las PCB convencionales tienen una amplia gama de aplicaciones en diversos dispositivos y productos electrónicos, incluyendo electrónica de consumo, equipos de comunicación, sistemas de control industrial, hardware de computadoras, etc.

Fabricación: Las PCB convencionales se fabrican típicamente mediante procesos de impresión y grabado, donde los patrones conductores se imprimen sobre el sustrato no conductor y el material de cobre no deseado se elimina químicamente.

Características: Las PCB convencionales son simples y rentables, adecuadas para diseños de circuitos generales y aplicaciones dentro de un rango de frecuencia moderado.

Materiales: Las PCB convencionales utilizan predominantemente FR-4 como material de sustrato, el cual ofrece buenas propiedades de aislamiento y resistencia mecánica.

Una PCB convencional es una placa de circuito versátil aplicable a una amplia gama de dispositivos electrónicos y aplicaciones. Poseen una estructura y proceso de fabricación relativamente simples, lo que las hace rentables para diseños de circuitos generales.

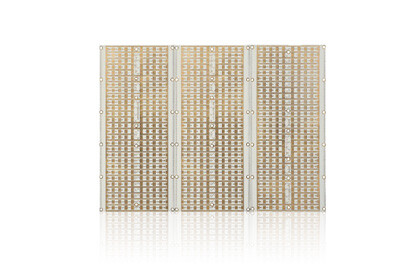

¿Qué es una Placa de Circuito Impreso de Radiofrecuencia (RF PCB)?

RF PCB

Un Radio Frequency Printed Circuit Board (RF PCB) es un tipo especializado de placa de circuito impreso diseñada para manejar señales de alta frecuencia y radiofrecuencia. En comparación con la placa de circuito impreso convencional (PCB), el RF PCB tiene características únicas y requisitos de diseño que permiten una transmisión de señal efectiva dentro del rango de alta frecuencia.

En primer lugar, el objetivo de diseño de un RF PCB es lograr una transmisión de señal de RF de baja pérdida y alta eficiencia. Para lograr esto, los RF PCB deben considerar la coincidencia de impedancia y la integridad de la señal. La coincidencia de impedancia es crucial para minimizar la reflexión y la pérdida de señal durante la transmisión. La integridad de la señal se refiere a mantener la estabilidad y precisión de la señal a lo largo del proceso de transmisión, libre de interferencias o atenuación.

En segundo lugar, los RF PCB requieren el uso de materiales especiales y disposiciones de capas para cumplir con las demandas de señales de alta frecuencia. Los materiales comúnmente utilizados para los RF PCB incluyen sustratos de PTFE (Politetrafluoroetileno) como Teflón y Rogers. Estos materiales presentan una baja pérdida dieléctrica y una alta estabilidad térmica, proporcionando un rendimiento superior en entornos de alta frecuencia.

Además, los RF PCB requieren un diseño y enrutamiento preciso y cuidadoso. Las señales de alta frecuencia imponen requisitos más estrictos en el diseño y enrutamiento del circuito para evitar la interferencia cruzada de señales y la radiación electromagnética. Por lo tanto, los RF PCB a menudo utilizan técnicas como la partición de capas, planos de tierra y líneas de transmisión diferenciales para minimizar la interferencia y el ruido de la señal.

Los Radio Frequency Printed Circuit Boards desempeñan un papel vital en diversas áreas de aplicación, que incluyen dispositivos de comunicación inalámbrica (como teléfonos móviles y enrutadores inalámbricos), sistemas de radar, comunicación por satélite y analizadores de espectro de radiofrecuencia. Estas aplicaciones demandan una transmisión precisa y confiable de señales de alta frecuencia, y los RF PCB ofrecen el rendimiento y la confiabilidad requeridos.

Diferencias entre PCB de radiofrecuencia y PCB convencional:

Hay diferencias significativas en la selección de materiales entre las placas de circuito impreso convencionales (PCB) y las placas de circuito impreso de radiofrecuencia (RF PCB). Estas elecciones de materiales juegan un papel crucial en el rendimiento del circuito y la respuesta de frecuencia.

En las PCB convencionales, los materiales base comúnmente utilizados incluyen resina epoxi reforzada con fibra de vidrio (FR-4) y poliamida (PI). El FR-4 es un material estándar ampliamente utilizado con menor costo y buena resistencia mecánica, adecuado para la mayoría de las aplicaciones de circuitos convencionales. La poliamida, por otro lado, ofrece una mayor tolerancia a altas temperaturas y una mejor estabilidad dimensional, lo que la hace adecuada para aplicaciones con requisitos ambientales específicos, como entornos de alta temperatura o alta humedad.

En contraste, la selección de materiales para las PCB de RF es más refinada y compleja. Dadas las frecuencias más altas y los requisitos más estrictos de las señales de RF, la elección de materiales adecuados es esencial para lograr un rendimiento de RF óptimo. Los materiales comunes para PCB de RF incluyen politetrafluoroetileno (PTFE), poliamida (PI) y materiales de baja constante dieléctrica.

El politetrafluoroetileno (PTFE) es un material de RF de alto rendimiento con baja pérdida, alta respuesta de frecuencia y excelentes propiedades dieléctricas. Se utiliza ampliamente en aplicaciones de alta frecuencia, como líneas de transmisión de RF, antenas y filtros. El uso de materiales PTFE en PCB de RF ayuda a reducir la pérdida de señal y mejorar la confiabilidad de la transmisión de señal.

La poliamida (PI) también es una elección común de material en el campo de RF. Tiene una constante dieléctrica y una pérdida dieléctrica baja, lo que lo hace adecuado para aplicaciones de alta frecuencia y banda ancha. El uso de materiales de poliamida en PCB de RF permite una mejor integridad de señal y menor interferencia.

Además del PTFE y la PI, existen materiales especialmente diseñados de baja constante dieléctrica para aplicaciones de RF, como la poliamida de baja constante dieléctrica (LCP). Estos materiales ofrecen una constante dieléctrica y pérdida extremadamente bajas, lo que los hace adecuados para aplicaciones de RF de alta frecuencia, proporcionando mayor velocidad de señal y mejor integridad de señal.

Diferentes diseños en PCB de radiofrecuencia y PCB

Aquí hay diferencias significativas en los requisitos de diseño entre las placas de circuito impreso convencionales y las placas de circuito impreso de radiofrecuencia.

La transmisión de señales de radiofrecuencia es fundamental para las PCB de RF. Debido a la naturaleza de alta frecuencia de las señales de RF, el diseño de las PCB de RF debe tener en cuenta la transmisión y propagación de las señales. Esto implica un enrutamiento cuidadoso y una disposición del circuito para minimizar la pérdida e interferencia de señales.

Las PCB convencionales generalmente no requieren una atención específica a la transmisión de señales de alta frecuencia. Ofrecen más flexibilidad en el enrutamiento y la disposición. Las PCB convencionales se centran principalmente en señales de baja frecuencia y la transmisión de energía.

La coincidencia estricta de impedancias es esencial para una transmisión de señal de RF eficiente y precisa. Las PCB de RF tienen requisitos de control de impedancia más estrictos, lo que exige una coincidencia precisa de impedancias entre las fuentes de señal, las líneas de transmisión y las cargas.

Las PCB convencionales tienen requisitos de control de impedancia menos estrictos y pueden tolerar ciertas variaciones de impedancia. El diseño de las PCB convencionales enfatiza la funcionalidad del circuito y la conectividad en lugar de la coincidencia precisa de impedancias.

La transmisión de señales de RF impone mayores exigencias en la integridad de la señal. Las PCB de RF deben considerar factores como el retardo de propagación de la señal, la diafonía y la atenuación de potencia. Por lo tanto, se emplean técnicas de enrutamiento especiales, aislamiento de circuitos y métodos de blindaje en el diseño de las PCB de RF para mantener la integridad de la señal.

Las PCB convencionales tienen requisitos más bajos en cuanto a la integridad de la señal. Los diseños de PCB convencionales priorizan la conectividad del circuito y la transmisión confiable de señales, sin una consideración excesiva por las preocupaciones de integridad de la señal.

En resumen, las PCB de RF tienen requisitos de diseño más estrictos, lo que requiere mayor precisión y experiencia. Los diseñadores deben tener un conocimiento profundo de los circuitos de RF y las características de alta frecuencia, empleando técnicas de diseño y controles de proceso especializados para cumplir con los requisitos de transmisión de señales de RF.

Por otro lado, el diseño de PCB convencionales ofrece más libertad, centrándose en la funcionalidad del circuito y la conectividad, con menores demandas en las características de alta frecuencia. Por lo tanto, la elección entre las PCB convencionales y las PCB de RF debe basarse en los requisitos específicos de la aplicación.

Diferentes procesos de fabricación para PCB de radiofrecuencia y PCB

El proceso de fabricación es otra diferencia significativa entre la placa de circuito impreso convencional y la placa de circuito impreso de radiofrecuencia.

Proceso de fabricación de PCBs:

Diseño y disposición: Utilizando software de automatización del diseño electrónico (EDA), el diseño del circuito se traduce en el diseño de la PCB. Esto incluye la ubicación de los componentes y la determinación de las rutas de enrutamiento de la PCB.

Creación del sustrato: Las PCB convencionales típicamente utilizan un material de sustrato llamado resina epoxi reforzada con fibra de vidrio (FR-4). El sustrato se recubre con lámina de cobre, y el cobre no deseado se elimina mediante fotolitografía y grabado químico, formando las pistas metálicas del circuito.

Perforación: Se perforan agujeros en la PCB para la instalación de componentes y para interconectar el circuito.

Plateado: Se recubre un material conductor, generalmente cobre, en las paredes de los agujeros perforados para mejorar la conectividad.

Soldadura: Los componentes electrónicos se sueldan en la PCB. Esto se puede hacer manualmente o utilizando equipos automatizados como máquinas de soldadura por onda u hornos de reflujo.

Pruebas y control de calidad: Las PCB ensambladas se someten a pruebas para garantizar el correcto funcionamiento y la calidad adecuada.

Proceso de fabricación de PCBs de RF:

Selección de Materiales: Los PCB de RF a menudo requieren materiales especializados como politetrafluoroetileno (PTFE) o óxido de polifenileno (PPO) para cumplir con los requisitos de transmisión de señales de alta frecuencia.

Proceso de laminación especializado: Los PCB de RF pueden involucrar diseños multicapa con diferentes capas dieléctricas y capas metálicas. Las propiedades de aislamiento entre estas capas son cruciales para la transmisión de señales de RF.

Procesamiento de alta precisión: Debido a la naturaleza única de las señales de RF, los PCB de RF requieren una mayor precisión en el procesamiento, como diámetros de taladro más pequeños y anchos de trazas más precisos.

Control de impedancia: Los PCB de RF deben controlar estrictamente la impedancia de la señal para garantizar una transmisión de señal estable y consistente. Esto puede implicar técnicas de diseño y fabricación especiales, como estructuras de microstrip o guías de onda coplanares.

Control de calidad riguroso: El proceso de fabricación de PCB de RF requiere un control de calidad más estricto para asegurar que el rendimiento del circuito cumpla con los requisitos de diseño. Esto incluye el uso de equipos de prueba de alta precisión para mediciones de señal e impedancia.

Ejemplos de aplicación: PCB convencional y PCB de RF en aplicaciones del mundo real

Ejemplos de aplicación de PCB convencionales:

Electrónica de consumo: Las PCB convencionales se utilizan ampliamente en dispositivos electrónicos de consumo como teléfonos inteligentes, tabletas, computadoras personales, etc. Se utilizan para conectar y soportar varios componentes electrónicos y módulos funcionales, incluidos procesadores, memoria, sensores, etc. Las PCB convencionales proporcionan conexiones de circuitos estables y transmisión de señales en estos dispositivos.

Electrónica automotriz: Los sistemas electrónicos en automóviles requieren placas de circuito confiables para admitir diversas funcionalidades, como unidades de control del motor, sistemas de infoentretenimiento, sistemas de navegación, etc. Las PCB convencionales se utilizan ampliamente en la electrónica automotriz para proporcionar una transmisión de señal confiable y distribución de energía.

Automatización industrial: En el campo de la automatización industrial, se utilizan PCB convencionales para la interconexión e interacción de sistemas de control, sensores y actuadores. Desempeñan un papel crítico en líneas de producción, control de robots y sistemas de monitoreo.

Ejemplos de aplicaciones de PCB RF:

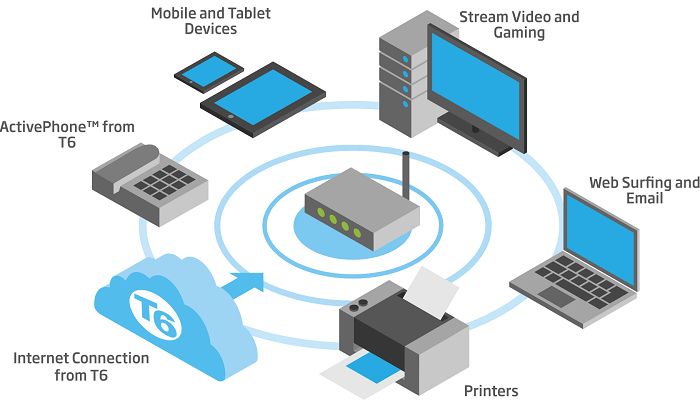

Comunicación inalámbrica: Los PCB de RF son cruciales en dispositivos de comunicación inalámbrica. Por ejemplo, las antenas de estaciones base, el equipo de comunicación por satélite, los enrutadores de red de área local inalámbrica (Wi-Fi), etc., todos requieren PCB de RF para lograr la transmisión de señales de alta frecuencia y la coincidencia de impedancia.

RF PCB applications

Sistemas de radar: Los sistemas de radar requieren placas de circuito de alta frecuencia y alto rendimiento para un procesamiento de señal preciso y una transmisión de energía de radiofrecuencia. Las PCB de RF se utilizan ampliamente en sistemas de radar civiles y militares, como radares meteorológicos, radares de navegación de aeronaves, etc.

the application of RF PCB in Radar Systems

Dispositivos Médicos: Algunos dispositivos médicos, como resonadores magnéticos (MRI), marcapasos y sensores médicos inalámbricos, requieren PCB de RF para lograr una transmisión de señal de alta frecuencia y un procesamiento preciso de datos.

the application of RF PCB in Medical Devices

En este artículo, hemos discutido extensamente las diferencias y aplicaciones entre los Circuitos Impresos de Radiofrecuencia (RF PCB) y los Circuitos Impresos Convencionales (PCB). Hemos encontrado variaciones significativas entre estos dos tipos de circuitos en términos de selección de materiales, requisitos de diseño y procesos de fabricación.

En aplicaciones prácticas, los PCB convencionales son ampliamente utilizados en dispositivos electrónicos en general, bienes de consumo y campos de control industrial. Por otro lado, los RF PCB destacan en dominios como las comunicaciones, el radar, la identificación por radiofrecuencia (RFID) y las redes de sensores inalámbricos, donde el rendimiento de alta frecuencia es crucial.

Por lo tanto, al seleccionar una opción adecuada, recomendamos encarecidamente evaluar y comparar cuidadosamente estos dos tipos de circuitos en función de requisitos específicos. La elección debe hacerse teniendo en cuenta factores como las demandas de frecuencia, las características de transmisión de señales y los requisitos de rendimiento, asegurando un rendimiento óptimo del circuito y una estabilidad operativa.

Por último, si está interesado en obtener más información sobre estos dos tipos de placas de circuitos, no dude en contactarnos.
