¿Alguna vez has tenido problemas con dispositivos electrónicos, como cortocircuitos de soldadura en placas de circuito? Este es un problema común pero frustrante, ya que los cortocircuitos de soldadura pueden causar que el dispositivo funcione incorrectamente.

¡Pero no te preocupes! En esta publicación de blog, te presentaremos la solución de problemas y soluciones para cortocircuitos de soldadura, lo que te ayudará a comprender los pasos clave para reparar dispositivos electrónicos. Ya seas un entusiasta de la electrónica o un técnico de reparación, esta información te será útil.

Antes de adentrarnos en la solución de problemas y soluciones para cortocircuitos de soldadura, primero comprendamos el concepto de cortocircuitos de soldadura. Un cortocircuito de soldadura se refiere al puenteado de soldadura entre dos o más componentes electrónicos, lo que provoca que la corriente evite la ruta de conexión prevista.

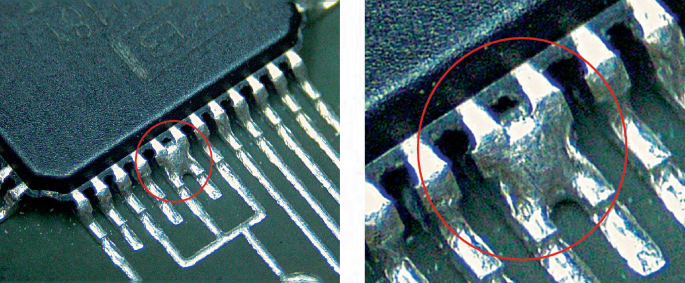

Solder Bridge

¿Dónde aparecen los signos de cortocircuitos de soldadura, en el PCB o en el PCBA?

Los signos de cortocircuitos de soldadura pueden aparecer tanto en el PCB como en el PCBA. Un PCB es una placa con circuitos y uniones soldadas, mientras que PCBA se refiere a una placa de circuito ensamblada donde los componentes electrónicos han sido soldados al PCB.

Cuando ocurre un cortocircuito durante la soldadura en un PCB, pueden aparecer los siguientes signos:

Durante el proceso de soldadura, si hay exceso de soldadura o errores técnicos que provocan un puente entre las uniones soldadas, se producirá un cortocircuito de soldadura. Esto significa que hay una conexión metálica adicional entre dos o más uniones soldadas, lo que hace que la corriente evite el camino previsto. Esto se puede identificar inspeccionando visualmente si hay conexiones de soldadura adicionales entre las uniones soldadas.

Durante el proceso de soldadura, el control excesivo o inadecuado de la soldadura puede hacer que esta rebose en el área circundante de la unión soldada. Este desbordamiento de soldadura puede crear puentes entre diferentes puntos de soldadura, provocando un cortocircuito. La inspección visual de la presencia de desbordamiento de soldadura alrededor de la unión soldada puede ayudar a detectar signos de estos cortocircuitos de soldadura.

Cuando ocurre un cortocircuito de soldadura en el PCBA, pueden aparecer los siguientes signos:

Durante la soldadura de componentes, si hay exceso de soldadura o separación inadecuada del contacto entre las uniones soldadas, puede haber un puente de soldadura entre los pines de componentes adyacentes. En este caso, la soldadura conectará dos pines, provocando un cortocircuito. Observando cuidadosamente si hay puentes de soldadura adicionales entre los componentes soldados, se pueden identificar estos signos de cortocircuito de soldadura.

Durante el proceso de soldadura, la soldadura puede desbordarse en áreas metálicas adyacentes alrededor de los pines, como las pistas de cobre en una almohadilla de soldadura o placa de circuito. En estos casos, la soldadura puede crear un contacto conductor entre los pines y el área metálica, lo que lleva a un cortocircuito. Al inspeccionar si hay contacto innecesario entre los pines soldados y las áreas metálicas circundantes, se pueden identificar estos signos de cortocircuitos de soldadura.

Ahora, exploremos juntos algunos pasos clave para abordar este problema común.

Parte 1: Identificar señales de un cortocircuito en soldadura

Antes de reparar un cortocircuito en la soldadura, es importante identificar primero sus señales. Esta sección presentará algunas señales comunes de cortocircuitos en la soldadura, tales como el equipo que no arranca, la generación de humo u olor, y los indicadores visuales en la placa de circuito. Comprender estas señales te ayudará a localizar rápidamente el problema del cortocircuito en la soldadura y responder adecuadamente.

El dispositivo no puede arrancar: Cuando intentas encender un dispositivo electrónico y no arranca o no muestra ninguna respuesta en absoluto, puede ser una señal de un cortocircuito en la soldadura. Los cortocircuitos en la soldadura pueden interrumpir el flujo de corriente, impidiendo que el dispositivo funcione correctamente.

Generación de humo u olor: Durante los cortocircuitos en la soldadura, la corriente puede fluir por caminos no deseados, lo que resulta en la generación de humo u olores inusuales alrededor de la unión de soldadura. Esto es una clara indicación de la presencia de problemas de cortocircuito en la soldadura.

Instrucciones visuales: Inspecciona la placa de circuito del dispositivo y presta atención a problemas visibles en las uniones y conexiones de soldadura. Los cortocircuitos en la soldadura pueden provocar uniones de soldadura o excesos de soldadura, creando conexiones adicionales y causando un cortocircuito. Puedes buscar uniones metálicas innecesarias entre dos uniones de soldadura o contacto entre puntos de contacto.

Sobrecalentamiento: Los cortocircuitos en la soldadura pueden provocar el sobrecalentamiento de ciertos componentes, como capacitores o resistencias. Cuando el equipo esté en funcionamiento, toca estos componentes. Si están inusualmente calientes o emiten calor anormal, puede haber un problema con los cortocircuitos en la soldadura.

Funcionamiento anormal o malfuncionamiento: Los cortocircuitos en la soldadura pueden provocar un funcionamiento anormal o malfuncionamiento del equipo. Por ejemplo, los botones o interruptores pueden fallar en su funcionamiento, la pantalla puede mostrar irregularidades o el dispositivo puede no responder correctamente a las entradas.

Comprender estas señales de cortocircuitos en la soldadura te ayudará a identificar rápidamente el problema y tomar medidas apropiadas para solucionarlo. Si encuentras alguna de las señales mencionadas anteriormente, puedes realizar más pruebas para confirmar si hay un problema de cortocircuito en la soldadura.

Parte 2: Preparación y Medidas de Seguridad

Antes de proceder con la reparación de un cortocircuito de soldadura, es esencial realizar las preparaciones necesarias y tomar las medidas de seguridad adecuadas. Esta sección te presentará las herramientas y materiales requeridos, así como cómo garantizar la seguridad de tu entorno de trabajo. Esto incluye el uso adecuado del equipo de protección personal, la selección y el uso de las herramientas, así como asegurarse de que el equipo esté desconectado de la corriente eléctrica.

Preparación de Herramientas y Materiales:

En primer lugar, asegúrate de tener las herramientas y materiales necesarios para reparar cortocircuitos de soldadura. Las herramientas comúnmente utilizadas incluyen una estación de soldadura, un soldador, una bomba de desoldadura, soldadura, pinzas, lupa o microscopio, etc. Además, también puedes necesitar cinta aislante, alcohol o solvente de limpieza, cepillo de limpieza y otros materiales para limpiar.

Equipo de Protección Personal:

Antes de realizar cualquier trabajo de reparación de dispositivos electrónicos, asegúrate siempre de usar el equipo de protección personal adecuado para garantizar tu seguridad. Esto incluye gafas de seguridad, guantes antiestáticos y pulseras antiestáticas. Las gafas de seguridad protegerán tus ojos de posibles salpicaduras de soldadura u otras sustancias. Los guantes y pulseras antiestáticas evitarán que la descarga electrostática dañe los componentes electrónicos.

Entorno de Trabajo:

Asegúrate de que tu entorno de trabajo sea adecuado para la reparación de dispositivos electrónicos. Asegúrate de que el espacio de trabajo esté limpio, ordenado y libre de materiales inflamables. Además, asegura una buena ventilación en el área de trabajo para eliminar el humo o los gases nocivos generados durante la soldadura. Antes de comenzar cualquier operación, asegúrate de que la corriente esté completamente desconectada y desenchufa el cable de alimentación del dispositivo.

Comprobación del Estado del Dispositivo:

Antes de comenzar el trabajo de reparación, inspecciona cuidadosamente el estado del dispositivo electrónico. Asegúrate de que el dispositivo esté apagado y confirma que todas las baterías hayan sido retiradas. Además, verifica si hay daños físicos visibles o marcas de quemaduras en la placa de circuito.

Dominar las Técnicas de Soldadura:

La familiaridad con las técnicas de soldadura correctas es clave para reparar con éxito cortocircuitos de soldadura. Asegúrate de comprender la temperatura y el tiempo de soldadura adecuados, y adquiere habilidad en los métodos de soldadura correctos. El sobrecalentamiento o el tiempo excesivo de soldadura pueden dañar los componentes electrónicos, así que asegúrate de dominar las habilidades y parámetros de soldadura apropiados.

Siguiendo las preparaciones y medidas de seguridad, podrás maximizar el progreso fluido y la confiabilidad de tu trabajo de reparación. Recuerda que la seguridad siempre es lo primero, y si te sientes inseguro o encuentras dificultades durante el trabajo de reparación, no dudes en buscar ayuda de profesionales.

Parte 3: Solución de cortocircuitos en soldaduras

En esta sección, proporcionaremos una explicación detallada de los pasos clave para solucionar cortocircuitos en soldaduras. Esto incluye el uso de un microscopio o lupa para inspeccionar las uniones de soldadura, métodos para eliminar los cortocircuitos de soldadura, resoldar o reparar las juntas de soldadura en la placa de circuito, y más. Cada paso se explicará y demostrará para asegurarnos de que puedas entenderlos claramente y ejecutarlos correctamente.

Examen con microscopio o lupa

El primer paso es examinar cuidadosamente las juntas de soldadura usando un microscopio o lupa. Los cortocircuitos suelen ocurrir cuando la soldadura se conecta a puntos de soldadura o cables adyacentes. Al aumentar la vista, podrás ver claramente cualquier conexión anormal entre los puntos de soldadura. Busca problemas como puentes de soldadura, soldadura excesiva o pines en corto.

Métodos para eliminar cortocircuitos de soldadura

Una vez identificado un cortocircuito de soldadura, el siguiente paso es tomar medidas para eliminarlo. Puedes utilizar algunas herramientas y técnicas para abordar este problema.

En primer lugar, puedes usar una mecha de soldadura fina o una bomba de soldadura para eliminar suavemente el exceso de soldadura. Asegúrate de eliminar por completo la soldadura de los puntos de soldadura en cortocircuito. Si hay puentes de soldadura más grandes, puedes separarlos cuidadosamente utilizando cinta de soldadura o alambre de soldadura. Ten cuidado al manipularlos para evitar dañar los componentes o puntos de soldadura cercanos.

Resoldar o reparar juntas de soldadura en la placa de circuito

Después de eliminar los cortocircuitos de soldadura, puede ser necesario resoldar o reparar las juntas de soldadura. Los cortocircuitos de soldadura pueden provocar juntas de soldadura deficientes o rotas, lo que requiere que sean reconectadas. Utilizando la soldadura adecuada y las herramientas de soldadura, calienta la soldadura a la temperatura adecuada y aplícala en las juntas de soldadura que necesiten ser conectadas. Asegúrate de obtener una buena calidad de soldadura sin cortocircuitos o problemas de conexión entre las juntas de soldadura.

Si se encuentran juntas de soldadura dañadas o desprendidas, puede ser necesario reparar los cables o almohadillas en la placa de circuito para garantizar la integridad del circuito.

Realiza una inspección visual y pruebas finales

Después de completar la resoldadura o reparación de las juntas de soldadura, es crucial realizar una inspección visual final. Utiliza un microscopio o lupa para examinar nuevamente las juntas de soldadura, asegurándote de que no haya puentes de soldadura o pines en corto restantes.

También inspecciona la apariencia y conectividad de las juntas de soldadura para garantizar una buena calidad de soldadura. Después de completar la inspección visual, procede con las pruebas de circuito necesarias y la verificación funcional para asegurar la efectividad del trabajo de reparación.

Después de completar la solución de los cortocircuitos de soldadura, el siguiente paso importante es probar y verificar la efectividad de la reparación.

Parte 4: Pruebas y Verificación

En esta sección, discutiremos cómo llevar a cabo pruebas y verificación para asegurar la resolución exitosa de problemas de cortocircuito en soldaduras. Esto incluye el uso de instrumentos y herramientas de prueba para verificar la conectividad de los circuitos, revisar la funcionalidad de otros componentes relacionados, y demás. A través de las pruebas y verificación, podrás asegurar la efectividad del trabajo de reparación y garantizar que el equipo funcione correctamente.

Uso de Instrumentos y Herramientas de Prueba:

En primer lugar, puedes utilizar diversos instrumentos y herramientas de prueba para verificar el problema de cortocircuito en la soldadura resuelto. Por ejemplo, puedes utilizar un multímetro para comprobar la continuidad y los valores de resistencia del circuito. Al medir varios nodos críticos en el circuito, puedes asegurarte de que el cortocircuito en la soldadura ha sido eliminado con éxito y que la corriente puede fluir por el camino correcto.

Inspección de Otros Componentes Relevantes:

Además de los cortocircuitos en las soldaduras, también es importante inspeccionar otros componentes potencialmente afectados. Por ejemplo, el cortocircuito en la soldadura puede provocar que ciertos componentes se sobrecalienten o se dañen. Por lo tanto, examina y prueba cuidadosamente los componentes circundantes para asegurarte de que funcionan correctamente. Si se descubren otras fallas o daños, se deben tomar medidas apropiadas para reparar o reemplazar esos componentes.

Realización de Pruebas de Funcionamiento:

A continuación, realiza pruebas de funcionamiento para verificar si el dispositivo electrónico reparado funciona correctamente. Dependiendo del tipo y características del dispositivo, puedes realizar diversas pruebas de funcionamiento.

Por ejemplo, si es un dispositivo electrónico, puedes verificar si cada módulo funcional opera correctamente, si los botones y interruptores responden, si la pantalla muestra la información correcta, y demás. A través de pruebas de funcionamiento integrales, puedes asegurarte de que el dispositivo electrónico reparado funcione como se espera.

Realización de Pruebas a Largo Plazo:

Después de reparar el cortocircuito en la soldadura, es una buena práctica realizar un período prolongado de pruebas. Permite que el dispositivo funcione continuamente durante un período y observa si hay comportamientos anormales o malfunciones. Estas pruebas a largo plazo ayudan a identificar posibles problemas y validan la estabilidad y confiabilidad de la reparación.

Pruebas de Aceptación del Usuario:

Finalmente, si es posible, puedes entregar el equipo reparado al usuario final para realizar pruebas de aceptación del usuario. Esto asegura que el dispositivo reparado cumpla con las necesidades y expectativas del usuario. El usuario puede utilizar el dispositivo para operaciones reales y proporcionar comentarios y opiniones. Esto ayudará a mejorar y optimizar aún más el trabajo de reparación.

A través de la fase de pruebas y validación, puedes confirmar que el problema de cortocircuito en la soldadura ha sido resuelto y que el dispositivo electrónico reparado funciona correctamente. Estos pasos no solo garantizan la efectividad de la reparación, sino que también te brindan confianza en el rendimiento y la confiabilidad del dispositivo.

A través de esta publicación en el blog, hemos aprendido sobre la solución de problemas y las soluciones para los cortocircuitos en las soldaduras, así como los pasos clave para reparar dispositivos electrónicos. Ya sea que seas un entusiasta de la electrónica o un técnico de reparación, este conocimiento puede ayudarte a enfrentar mejor los problemas de cortocircuito en las soldaduras y reparar tus dispositivos electrónicos.

Recuerda siempre tomar las precauciones de seguridad adecuadas antes de realizar cualquier trabajo de reparación y, si no te sientes seguro, busca ayuda de profesionales. ¡Te deseo una reparación exitosa y que disfrutes de tus dispositivos electrónicos!
