En el actual y altamente interconectado panorama digital, la comunicación eficiente entre varios dispositivos electrónicos es esencial para un funcionamiento sin problemas. En el corazón de este avance tecnológico se encuentra un componente crítico conocido como «dedos de oro» (gold fingers en inglés). Estos conectores chapados en oro desempeñan un papel fundamental en facilitar la comunicación entre diferentes placas de circuito, permitiendo el funcionamiento intrincado de sistemas informáticos y más allá.

Los dedos de oro son columnas especializadas bañadas en oro ubicadas a lo largo de los bordes de las placas de circuito impreso (PCB, por sus siglas en inglés). Estos conectores actúan como un puente entre PCBs secundarios y la placa base principal de una computadora u otros dispositivos digitales. Su importancia radica en las propiedades únicas del oro, como su excepcional conductividad, lo que lo convierte en un material ideal para garantizar una transmisión de señal confiable.

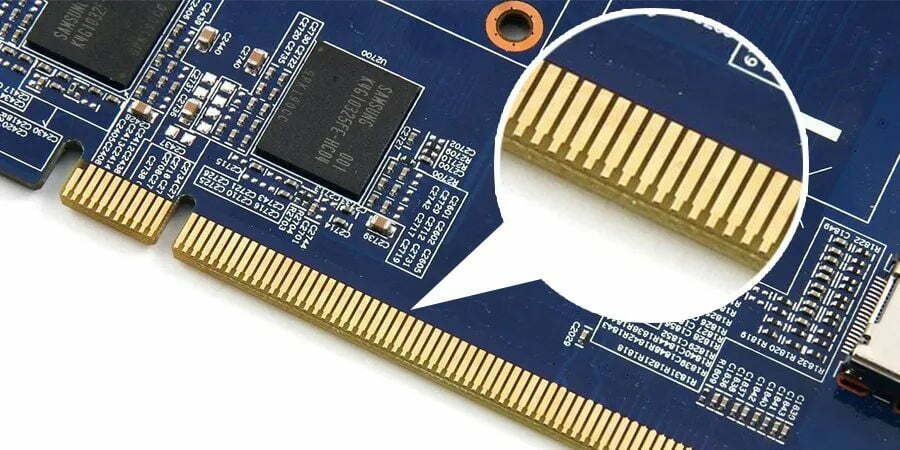

Dedos-de-oro

2 tipos principales de chapado en oro para dedos de oro PCB

Hay dos tipos principales de baño de oro utilizados para los conectores de oro en PCB：

Níquel Inmersión Oro sin Electro (ENIG):

Este método de chapado en oro ofrece rentabilidad y soldabilidad. Sin embargo, su composición delgada y suave (generalmente de 2 a 5 micrones de grosor) lo hace menos adecuado para la inserción y extracción frecuente de placas de circuito.

Oro Duro Electrochapado:

Este tipo de chapado en oro proporciona robustez y durabilidad con una capa más gruesa (generalmente de 30 micrones de grosor), lo que lo hace ideal para resistir el desgaste asociado con el uso repetido de PCB.

El papel de los dedos de oro

Los «gold fingers» permiten que diferentes placas de circuito intercambien señales, asegurando que los comandos de los usuarios o sistemas automatizados se transmitan de manera efectiva. Por ejemplo, cuando se inicia un comando en un dispositivo móvil, la señal atraviesa múltiples placas de circuito antes de llegar a su destino previsto. Este proceso intrincado involucra pasos de enchapado meticulosos para garantizar una transmisión de señal libre de errores. Procedimientos rigurosos de inspección y prueba verifican la alineación y funcionalidad adecuadas de los «gold fingers» en cada PCB.

El papel de los «dedos dorados» se extiende más allá de la electrónica de consumo hacia sectores industriales como la manufactura. Las máquinas automatizadas en las fábricas dependen de estos conectores para orquestar una amplia variedad de procesos, mejorando la eficiencia y la precisión. Por ejemplo, en líneas de ensamblaje automotriz o plantas de envasado de alimentos, las placas de circuito equipadas con «dedos dorados» permiten la ejecución fluida de comandos mediante maquinaria controlada por computadora.

Los dedos de oro se emplean de diversas formas

Puntos de Interconexión:

Los «gold fingers» facilitan la comunicación entre las PCB secundarias y la placa base principal a través de ranuras como PCI, ISA o AGP. Estos conectores permiten que las señales fluyan entre dispositivos periféricos, tarjetas internas y la propia computadora.

Adaptadores Especiales:

Los «gold fingers» permiten la incorporación de componentes que mejoran el rendimiento, como tarjetas gráficas y de sonido, en las computadoras personales. Estas tarjetas, conectadas mediante «gold fingers», ofrecen una funcionalidad mejorada y se pueden actualizar con el tiempo.

Conexiones Externas:

Los dispositivos periféricos como altavoces, escáneres y monitores se conectan a la placa base a través de los «gold fingers» de la PCB, lo que permite que los dispositivos externos interactúen con la computadora.

La versatilidad y durabilidad de los dedos de oro les permiten resistir un uso frecuente, convirtiéndolos en un pilar fundamental de la informática moderna. Su colocación estratégica y los principios de diseño estandarizados garantizan un funcionamiento adecuado y una compatibilidad óptima. El uso de oro para enchapar estos conectores se basa en su superior conductividad eléctrica y resistencia a la corrosión. La fuerza del oro y su resistencia al desgaste se potencian mediante la aleación con metales como níquel o cobalto.

Normas de producción de IPC para los dedos de oro de PCB

La Asociación de la Industria de Electrónica Conectada (IPC) estableció estándares de producción para los «gold fingers» de PCB, asegurando una calidad y rendimiento consistentes. La adhesión a estos estándares, como espesores de chapado específicos y protocolos de pruebas, garantiza una transmisión de señal confiable y conexiones robustas.

La Asociación que Conecta las Industrias Electrónicas (IPC) estableció las normas de producción para los «gold fingers» de PCB en 2002. Se realizaron refinamientos posteriores en 2012 con la introducción de IPC-4556, seguidos de actualizaciones adicionales en 2015 a través de IPC A-600 e IPC-6010. Estas últimas normas han sido ampliamente adoptadas en el ámbito de la producción de PCB. En esencia, las normas de IPC abarcan los siguientes aspectos clave:

Composición química:

Para mejorar la integridad estructural de los contactos PCB, el baño de oro óptimo debe contener una composición de cobalto que varíe entre el 5 y el 10 por ciento.

Espesor:

El espesor del baño de oro para los dedos de oro debe mantenerse de manera consistente dentro del rango de 2 a 50 micro pulgadas. Los espesores estándar según el tamaño son 0,031 pulgadas, 0,062 pulgadas, 0,093 pulgadas y 0,125 pulgadas. Los espesores más delgados generalmente se utilizan para aplicaciones de prototipos, mientras que el baño de mayor espesor es adecuado para bordes de conexión con un uso frecuente.

Examen visual:

Los dedos de oro están sujetos a un meticuloso examen visual mediante la ampliación. Los bordes deben exhibir una superficie suave e inmaculada, sin baño excesivo ni presencia de níquel.

Prueba de adherencia con cinta:

Para evaluar la fuerza de adherencia del baño de oro en conjunción con los contactos, la IPC recomienda una prueba con cinta adhesiva. Esto implica aplicar una tira de cinta a lo largo de los bordes de contacto, posteriormente retirar la cinta e inspeccionarla en busca de indicaciones de residuos de baño. La presencia de baño de oro en la cinta indica una adherencia insuficiente entre el baño y los contactos.

Numerosos estándares adicionales regulan todo el proceso de chapado en oro de los dedos de oro de PCB, lo que requiere una revisión exhaustiva para una comprensión completa. A medida que continúan los avances tecnológicos, regularmente se introducen nuevos estándares de prueba para mejorar el proceso. Es prudente consultar periódicamente a la IPC para actualizaciones y mejoras en estos estándares.

En esencia, los «dedos de oro» son componentes esenciales que potencian la tecnología moderna al facilitar una comunicación fluida entre diferentes placas de circuito. Su impacto abarca desde las computadoras personales hasta la automatización industrial, permitiendo los procesos sofisticados que definen nuestro mundo digital.
