En el mundo de la electrónica, las placas de circuito impreso (PCB) desempeñan un papel crucial al proporcionar una plataforma para interconectar componentes electrónicos. A lo largo de los años, los avances tecnológicos han llevado al desarrollo de varios tipos de PCB, incluidos los PCB de núcleo metálico. En este artículo, profundizaremos en el mundo de los PCB de núcleo metálico, entendiendo su definición, tipos, ventajas y aplicaciones.

metal-core-PCB-MCPCB

La definición y construcción de PCB de núcleo metálico:

Los PCB de núcleo metálico, también conocidos como PCB de núcleo metálico (MCPCB), son un tipo especializado de PCB que incorpora una capa base de metal en su construcción. A diferencia de los PCB tradicionales que utilizan sustratos rígidos o flexibles hechos de materiales como FR-4 o poliimida, los PCB de núcleo metálico utilizan metales como el aluminio o el cobre como material central. La capa base metálica proporciona una conductividad térmica mejorada y una mayor resistencia mecánica.

Las diferencias entre la placa de circuito impreso Metal Core y la placa de circuito impreso FR-4 tradicional (basada en resina epoxi reforzada con fibra de vidrio)

Composición del material: El PCB con núcleo de metal utiliza un sustrato de metal, típicamente aluminio o cobre, mientras que el PCB FR-4 utiliza fibra de vidrio y materiales de resina. Esta diferencia de material afecta directamente el rendimiento y las características del PCB.

Capacidad de gestión térmica: El PCB con núcleo de metal sobresale en conductividad térmica debido a su sustrato de metal, lo que permite una disipación de calor efectiva. Esto proporciona una ventaja en aplicaciones de alta potencia y sensibles al calor. En contraste, el PCB FR-4 tiene una capacidad de gestión térmica más débil y puede requerir soluciones adicionales de disipación de calor.

Propiedades eléctricas: El sustrato de metal del PCB con núcleo de metal presenta una buena conductividad eléctrica, reduciendo la impedancia y la interferencia de ruido en la transmisión de señales. En comparación, el PCB FR-4 tiene una conductividad más baja, lo que potencialmente requiere un diseño de capas más complejo y medidas de integridad de señales para garantizar el rendimiento eléctrico.

Resistencia mecánica: Gracias a las ventajas del sustrato de metal, el PCB con núcleo de metal típicamente posee una mayor resistencia mecánica y resistencia a los impactos, soportando mejor las vibraciones y golpes. En cambio, el PCB FR-4 es frágil y puede requerir medidas adicionales de protección mecánica en ciertos entornos de aplicación.

Complejidad de fabricación: Debido a la naturaleza única del sustrato de metal, el proceso de fabricación del PCB con núcleo de metal es complejo, requiriendo procesos y equipos especiales para manejar la unión y el procesamiento del metal con otras capas. En contraste, el PCB FR-4 sigue procesos de fabricación estándar establecidos, lo que resulta en una menor complejidad de fabricación.

Los tipos de PCB de núcleo metálico:

Las PCB de núcleo metálico son un tipo especial de placas de circuito impreso que ofrecen un rendimiento y ventajas únicas al incorporar una capa base de metal en su construcción. Aquí hay algunos tipos comunes de PCB de núcleo metálico:

Aluminum-based PCBs MCPCB Copper-based metal PCB MCPCB

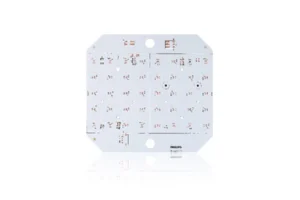

PCB basadas en aluminio:

Las PCB basadas en aluminio son el tipo más común y ampliamente utilizado de PCB de núcleo metálico. Utilizan aluminio como material base, lo que proporciona una excelente conductividad térmica y resistencia mecánica. Las PCB basadas en aluminio son típicamente adecuadas para aplicaciones generales de potencia, iluminación LED y disipadores de calor electrónicos.

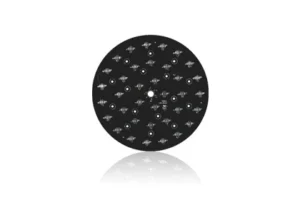

PCB basadas en cobre:

Las PCB basadas en cobre son otro tipo común de PCB de núcleo metálico. En comparación con las PCB basadas en aluminio, las PCB basadas en cobre tienen una mayor conductividad térmica y eléctrica, lo que las hace más adecuadas para aplicaciones de alta potencia y circuitos de alta frecuencia. Las PCB basadas en cobre se utilizan comúnmente en amplificadores de potencia, equipos de comunicación de alta velocidad y dispositivos electrónicos de radiofrecuencia.

PCB basadas en hierro:

Las PCB basadas en hierro se utilizan menos comúnmente, pero aún tienen aplicaciones específicas. Las PCB basadas en hierro tienen una mayor permeabilidad magnética, lo que las hace adecuadas para componentes magnéticos y sensores magnéticos en aplicaciones especializadas.

PCB basadas en níquel:

Las PCB basadas en níquel ofrecen una buena resistencia a la corrosión y estabilidad a altas temperaturas, lo que las hace populares para aplicaciones con requisitos ambientales especiales. Se utilizan comúnmente en aplicaciones aeroespaciales, militares y dispositivos electrónicos de alta temperatura.

PCB basadas en aleaciones:

Las PCB basadas en aleaciones son un tipo de PCB de núcleo metálico que combina diferentes metales. Al ajustar la composición de la aleación, se pueden lograr requisitos de rendimiento específicos. Las PCB basadas en aleaciones se utilizan en aplicaciones especializadas, como dispositivos electrónicos de alta densidad de potencia y componentes electrónicos en entornos especiales.

Es importante tener en cuenta que diferentes tipos de PCB de núcleo metálico son adecuados para diferentes aplicaciones y entornos. La elección del tipo adecuado depende de los requisitos específicos del proyecto, como las demandas de potencia, las necesidades de gestión térmica y la compatibilidad electromagnética. Los ingenieros de diseño suelen seleccionar el tipo más adecuado de PCB de núcleo metálico en función de los requisitos y limitaciones del proyecto para garantizar un rendimiento y confiabilidad óptimos.

Ventajas de la PCB de núcleo metálico:

Una de las principales ventajas de las PCB de núcleo metálico es su excelente capacidad de gestión térmica. El núcleo metálico permite una eficiente disipación del calor generado por los componentes de potencia, evitando el sobrecalentamiento y mejorando la confiabilidad del sistema en general.

Las PCB de núcleo metálico son ideales para aplicaciones de alta potencia debido a su superior conductividad térmica. Pueden manejar corrientes más altas y disipar el calor de manera más efectiva, lo que las hace ideales para dispositivos electrónicos de potencia, sistemas de iluminación LED y aplicaciones automotrices.

Las PCB de núcleo metálico ofrecen una solución ligera y compacta para ensamblajes electrónicos. El uso de núcleos metálicos permite reducir el grosor de la placa manteniendo la integridad estructural, lo que permite a los diseñadores crear productos más compactos y que ahorren espacio.

Las PCB de núcleo metálico exhiben una excelente resistencia mecánica y durabilidad, lo que las hace resistentes al pandeo y las grietas. Esto asegura la confiabilidad y longevidad de los dispositivos electrónicos incluso en condiciones de funcionamiento difíciles.

Aplicaciones de PCB de núcleo metálico:

Iluminación LED:

Los PCB de núcleo metálico son ampliamente utilizados en la industria de la iluminación LED. Debido al calor significativo generado durante el funcionamiento de los dispositivos LED, la excelente conductividad térmica de los PCB de núcleo metálico los convierte en una opción ideal. Los PCB de núcleo metálico transfieren eficientemente el calor de los chips LED al disipador de calor, proporcionando una disipación de calor efectiva, lo que extiende la vida útil de los dispositivos LED y mejora su rendimiento y confiabilidad.

Electrónica Automotriz:

En el campo de la electrónica automotriz, los PCB de núcleo metálico tienen amplias aplicaciones en luces de vehículos, módulos de control electrónico a bordo y vehículos eléctricos. Las duras condiciones del entorno automotriz, que incluyen altas temperaturas y vibraciones, demandan una gestión térmica superior y resistencia mecánica, que ofrecen los PCB de núcleo metálico. Esto asegura la estabilidad y confiabilidad de los dispositivos electrónicos en los automóviles.

Equipos de Comunicación:

Los PCB de núcleo metálico juegan un papel crucial en los equipos de comunicación. Se utilizan en estaciones base, módulos de radiofrecuencia, interruptores de red y otras aplicaciones de alta potencia y alta frecuencia. Los PCB de núcleo metálico disipan eficientemente el calor, proporcionan una transmisión de señal estable y ofrecen un mejor rendimiento, cumpliendo con los requisitos de diseños de alta densidad y compactos en dispositivos de comunicación.

Paneles Solares:

Los PCB de núcleo metálico se utilizan en la fabricación de paneles solares como soportes y conexiones para las células solares. Los PCB de núcleo metálico brindan estabilidad estructural a los componentes electrónicos y permiten la transferencia eficiente de corriente desde los módulos de células solares hacia otros componentes. Además, las excelentes capacidades de disipación térmica de los PCB de núcleo metálico ayudan a mantener la temperatura de trabajo de las células solares dentro del rango ideal, mejorando la eficiencia de conversión de energía.

Otras Áreas de Aplicación:

Además de los campos mencionados, los PCB de núcleo metálico tienen amplias aplicaciones en muchas otras áreas. Por ejemplo, se utilizan en dispositivos electrónicos de alta potencia, módulos de potencia, unidades de disco duro de computadoras, equipos médicos, electrónica aeroespacial y más. Las características de gestión térmica y confiabilidad de los PCB de núcleo metálico los convierten en la elección preferida para componentes críticos en estas industrias.

Los PCB de núcleo metálico ofrecen ventajas significativas sobre los PCB tradicionales, especialmente en términos de gestión térmica, durabilidad y compacidad. Su construcción única que incorpora una capa base metálica los hace ideales para aplicaciones que requieren una disipación de calor eficiente y capacidades de manejo de alta potencia.

A medida que la tecnología continúa avanzando, es probable que los PCB de núcleo metálico jueguen un papel cada vez más importante en la industria electrónica, permitiendo el desarrollo de dispositivos electrónicos más potentes, confiables y compactos.
