En la fabricación electrónica moderna, el control de calidad y la prueba de productos son aspectos cruciales para garantizar el rendimiento y la confiabilidad de las placas de circuito. Para satisfacer las demandas de placas de circuito cada vez más complejas y de alto rendimiento, los métodos de prueba están en constante innovación y evolución. Entre ellos, la prueba de aguja voladora, como una tecnología de prueba no invasiva, ha ganado una amplia atención y aplicación en los últimos años. Este artículo profundizará en la tecnología de prueba de aguja voladora, explicando sus principios de funcionamiento y sus ventajas sobre los métodos de prueba tradicionales. Al comparar las características y efectividad de ambos métodos, exploraremos si la prueba de aguja voladora realmente ofrece superioridad y su valor práctico en la fabricación electrónica.

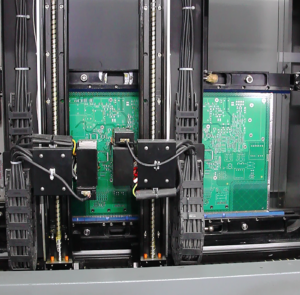

pruebas con sonda voladora 1

¿Qué es la prueba de aguja voladora?

La prueba de agujas voladoras (Flying Probe Testing) es una técnica no invasiva de prueba de placas de circuito impreso utilizada para evaluar la calidad y el rendimiento de los productos electrónicos. En comparación con los métodos tradicionales como las pruebas de cama de clavijas y las pruebas en circuito, la prueba de agujas voladoras no requiere la fabricación previa de dispositivos de prueba o cama de clavijas, lo que proporciona una mayor flexibilidad y aplicabilidad. Se utiliza comúnmente para prototipado rápido, producción en lotes pequeños y pruebas de placas de circuito complejas, lo que reduce eficazmente los costos de producción y acorta el tiempo de lanzamiento al mercado de los productos.

Principios y Proceso de Prueba de Aguja Voladora

La prueba de agujas voladoras consiste en controlar múltiples sondas móviles para navegar por una placa de circuito, detectando conexiones y características eléctricas del circuito. Estas sondas se encuentran montadas en un par de brazos robóticos móviles y pueden posicionarse con precisión a lo largo de los ejes X e Y. El proceso de prueba suele ser controlado por una computadora y se lleva a cabo según puntos de prueba predefinidos y reglas de prueba.

Durante el proceso de prueba, la sonda en el brazo mecánico se moverá rápidamente entre los puntos de prueba en la placa de circuito, haciendo contacto directo con los pines y conectores de la placa de circuito. La sonda evalúa la precisión y estabilidad de las conexiones del circuito mediante el envío y recepción de señales. A lo largo del proceso de prueba, la sonda puede realizar pruebas rápidas de varios canales, lo que hace que el proceso de prueba sea eficiente y rápido.

Ventajas clave de la Prueba de Sonda Voladora

Alta Flexibilidad

Las pruebas de sonda voladora (Flying probe) no requieren la creación de accesorios de prueba especializados, lo que permite adaptarse rápidamente a nuevos productos o cambios de diseño, ahorrando significativamente tiempo de preparación de pruebas.

Prueba rápida

La prueba de aguja voladora tiene una alta automatización y capacidades de prueba paralela, lo que permite realizar pruebas exhaustivas de placas de circuitos complejas en un corto período de tiempo.

No invasivo

Debido a que las pruebas de aguja voladora no requieren contacto físico, se evita cualquier daño a placas de circuito y componentes durante el proceso de prueba, mejorando así la fiabilidad del producto.

Relación costo-efectividad

Debido a la reducción de la necesidad de producir una gran cantidad de accesorios de prueba y al acortamiento del tiempo de prueba, las pruebas de sonda voladora pueden reducir los costos de producción, especialmente en la producción de lotes pequeños y en las etapas de prototipado rápido.

Amplia aplicabilidad

La prueba de aguja voladora es adecuada para varios diseños de placas de circuito, incluidas placas rígidas, flexibles y rígido-flexibles, así como componentes de montaje en superficie y a través de agujeros.

La prueba de sondas voladoras, como un método de prueba moderno, eficiente y flexible, es de gran importancia para la industria de fabricación de electrónicos. Proporciona a los fabricantes una solución de prueba más conveniente y rentable, desempeñando un papel crucial en la industria electrónica en rápido desarrollo.

En el campo de la fabricación electrónica, los métodos de prueba tradicionales se refieren a una serie de enfoques de prueba utilizados antes de la introducción de la tecnología de prueba con sonda voladora (flying probe). Estos métodos convencionales generalmente dependen de pruebas basadas en el contacto o pruebas físicas, y han sido ampliamente aplicados en la prueba de placas de circuito a lo largo de las últimas décadas.

El método tradicional de pruebas

La prueba de fixture de lecho de agujas, o «Bed-of-Nails Fixture Test» en inglés, es un método de prueba tradicional común que utiliza pines fijos para contactar puntos de prueba en una placa de circuito. El instrumento de prueba mide las señales en la placa de circuito haciendo contacto con los puntos de prueba mediante estos pines. Aunque la prueba de fixture de lecho de agujas funciona bien para algunas placas de circuito simples, enfrenta los siguientes desafíos en placas de circuito de alta densidad y complejas:

Se requiere el diseño y fabricación de fixture personalizados para adaptarse a diferentes placas de circuito, lo que aumenta los costos y el tiempo de inversión.

El contacto físico entre los pines y la placa de circuito puede causar daños mecánicos, especialmente en componentes frágiles o circuitos delicados, lo que aumenta el riesgo de producir productos defectuosos.

La prueba de fixture de lecho de agujas es relativamente lenta, lo que dificulta satisfacer las demandas de producción a gran escala.

Las pruebas de impacto son otro método de prueba tradicional que evalúa la resistencia estructural y durabilidad de las placas de circuito mediante la aplicación de impactos mecánicos. Este método de prueba es especialmente efectivo en ciertos escenarios específicos, como evaluar la resistencia sísmica de productos electrónicos. Sin embargo, no proporciona una evaluación completa del rendimiento general de la placa de circuito, especialmente cuando se requiere información detallada sobre las características eléctricas en circuitos complejos.

La prueba de soldadura por puntos es un método de prueba que utiliza puntos soldados para conectar puntos de prueba en la placa de circuito. Esta técnica puede proporcionar un mejor contacto en ciertas situaciones, pero para placas de circuito de alta densidad, la disposición y fabricación de los puntos de soldadura pueden volverse complejas y dar lugar a defectos de soldadura.

Las pruebas funcionales son un método de prueba que evalúa el rendimiento y la funcionalidad de los productos electrónicos mediante la ejecución de funciones específicas. Aunque este enfoque de pruebas es el más directo y completo, generalmente requiere el ensamblaje completo del producto, lo que lo hace inadecuado para probar placas de circuito en las etapas iniciales del proceso de fabricación.

Aunque estos métodos tradicionales de prueba siguen siendo efectivos en algunas situaciones, también han revelado ciertas limitaciones y deficiencias con el rápido desarrollo de la tecnología electrónica.

La prueba mediante sondas voladoras (flying probe testing) y los métodos de prueba tradicionales presentan diferencias significativas en cuanto al tiempo de prueba y la precisión. Los métodos de prueba tradicionales generalmente requieren mover o reemplazar el equipo de prueba durante el proceso, lo que puede resultar en ciclos de prueba más largos. Además, estos métodos pueden requerir la instalación de bancos o dispositivos de prueba dedicados en diferentes puntos de prueba, lo que aumenta el tiempo y la complejidad de la prueba.

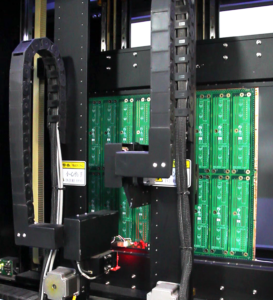

pruebas con sonda voladora

En contraste, la prueba de sonda voladora utiliza un enfoque sin contacto, lo que permite un proceso de prueba rápido y eficiente. Debido a que su brazo mecánico puede moverse libremente sobre la superficie de la placa de circuito, no es necesario reemplazar equipos o instalar camas de prueba adicionales, lo que reduce significativamente el tiempo de prueba. Además, el sistema de prueba de sonda voladora está equipado con capacidades avanzadas de automatización y tecnología de posicionamiento rápido, lo que permite una identificación rápida y precisa de los puntos de prueba y una realización ágil de las pruebas, mejorando considerablemente la precisión y confiabilidad de las pruebas.

En términos de aplicabilidad y flexibilidad, la prueba de sondas voladoras ha demostrado una vez más sus ventajas. Los métodos de prueba tradicionales a menudo requieren la personalización de bancos de pruebas o dispositivos dedicados según los diferentes diseños de placas de circuito y requisitos de prueba, lo que puede limitar su aplicabilidad en la prueba de productos diversificados. Especialmente para productos en pequeñas cantidades o personalizados, el tiempo de desarrollo y depuración de los métodos de prueba tradicionales puede ser bastante largo.

Por otro lado, el sistema de prueba de sondas voladoras ofrece una mayor flexibilidad, ya que su brazo robótico puede ajustar rápidamente las posiciones de prueba y los puntos de prueba según sea necesario. Esto significa que no es necesario contar con equipos de prueba dedicados personalizados para diferentes diseños de placas de circuito; en cambio, se puede adaptar a varias pruebas de productos a través de la programación de software. Esta flexibilidad hace que las pruebas de sondas voladoras sean especialmente adecuadas para la producción en lotes pequeños y productos personalizados, reduciendo significativamente el tiempo de desarrollo y prueba del producto, lo que proporciona a los fabricantes una mayor eficiencia de producción y un tiempo de comercialización más rápido.

La relación costo-beneficio es uno de los factores más importantes que las empresas consideran al elegir métodos de prueba. Los métodos de prueba tradicionales suelen requerir equipos de prueba costosos y bancos de pruebas o dispositivos personalizados, lo que resulta en costos de investigación y producción relativamente altos. Además, la duración más larga de las pruebas y los mayores requerimientos de personal también contribuyen al aumento de los costos de producción en los métodos de prueba tradicionales.

Las pruebas con agujas voladoras destacan por su rentabilidad. Debido a que no requiere bancos de pruebas o accesorios personalizados, y cuenta con una rápida velocidad de prueba, las pruebas con agujas voladoras pueden reducir significativamente los costos de equipos y mano de obra. Aunque la inversión inicial en un sistema de pruebas con agujas voladoras puede ser mayor, teniendo en cuenta su eficiente capacidad de producción a largo plazo y flexibilidad, generalmente resulta más rentable en cuanto a gastos generales.

En general, la prueba de aguja voladora ha demostrado ventajas significativas en términos de tiempo y precisión de prueba, aplicabilidad y flexibilidad, así como rentabilidad. Sin embargo, los métodos de prueba tradicionales todavía tienen ventajas en ciertos escenarios específicos, como la producción a gran escala y la prueba de productos específicos. Por lo tanto, al seleccionar el método de prueba adecuado, los fabricantes deben tener en cuenta factores como las características del producto, la escala de producción y el presupuesto para encontrar la mejor solución que garantice la calidad del producto y la eficiencia de la producción.

La prueba de agujas voladoras desempeña un papel crucial en la fabricación de electrónica moderna, proporcionando a los fabricantes una excelente flexibilidad y rentabilidad debido a su naturaleza no invasiva y eficiente. Sin embargo, tampoco se puede negar que los métodos de prueba tradicionales todavía tienen ventajas en ciertos escenarios específicos. Por lo tanto, al elegir el método de prueba adecuado, es necesario considerar de manera integral aspectos como el diseño del producto, la escala de producción, el tiempo y el presupuesto.

Con el continuo desarrollo de la tecnología, la técnica de prueba de agujas voladoras seguirá mejorando y evolucionando, brindando más oportunidades y desafíos a la industria de fabricación de electrónicos. Ya sea mediante la prueba de agujas voladoras o métodos de prueba tradicionales, se debe hacer una elección sabia basada en las necesidades y requerimientos del proyecto. A través de una exploración e innovación constantes, SprintPCB puede asegurar la alta calidad y estabilidad de sus productos, brindando a los consumidores productos electrónicos más confiables y sobresalientes.
