En el ámbito de la fabricación electrónica, las Placas de Circuito Impreso (PCBs) se han convertido en componentes esenciales de diversos dispositivos electrónicos. Actuando como sustratos que conectan y soportan componentes electrónicos, las PCBs tienen funciones cruciales en la circuitación y transmisión de señales. Sin embargo, con la continua evolución y creciente complejidad de los productos electrónicos, la fabricación de PCBs de alta calidad y alto rendimiento se ha vuelto más desafiante. Incluso defectos o errores menores podrían potencialmente resultar en malfuncionamientos del equipo, degradación del rendimiento, o incluso poner en riesgo la seguridad del usuario.

En este contexto, la aparición de la tecnología de Inspección Óptica Automatizada (AOI, por sus siglas en inglés) se ha vuelto crucial. Con sus características de alta eficiencia, precisión y automatización, la tecnología AOI se ha convertido en un componente indispensable del proceso moderno de fabricación de PCB. Juega un papel significativo en lograr la garantía de calidad de PCB, la detección de defectos y el aumento de la eficiencia en la fabricación.

Mirando hacia atrás, la inspección tradicional de calidad de PCBs ha dependido principalmente de la inspección visual manual. Sin embargo, a medida que la complejidad y la densidad de los PCBs continúan aumentando, las limitaciones de la inspección manual se hacen cada vez más evidentes. Los defectos mínimos en la soldadura, desplazamientos de componentes, cortocircuitos, circuitos abiertos y otros problemas son difíciles de detectar de manera precisa en un 100% en líneas de producción de ritmo rápido. Si estos problemas pasan desapercibidos, pueden llevar a consecuencias graves durante la producción y el uso posterior, afectando así la confiabilidad y el rendimiento del producto.

Es precisamente bajo el impulso de esta demanda que surge la tecnología de inspección óptica automatizada.

La aparición de la tecnología AOI ha llenado el vacío dejado por la inspección manual tradicional, dando lugar a una revolución en la industria de fabricación de PCB. No solo ha elevado las capacidades de aseguramiento de calidad, sino que también ha reducido las tasas de defectos, disminuido los costos de producción y proporcionado una sólida garantía para la confiabilidad y el rendimiento de los productos electrónicos. En el siguiente artículo, profundizaremos en los principios operativos, ventajas, ámbitos de aplicación y tendencias futuras de desarrollo de la tecnología AOI.

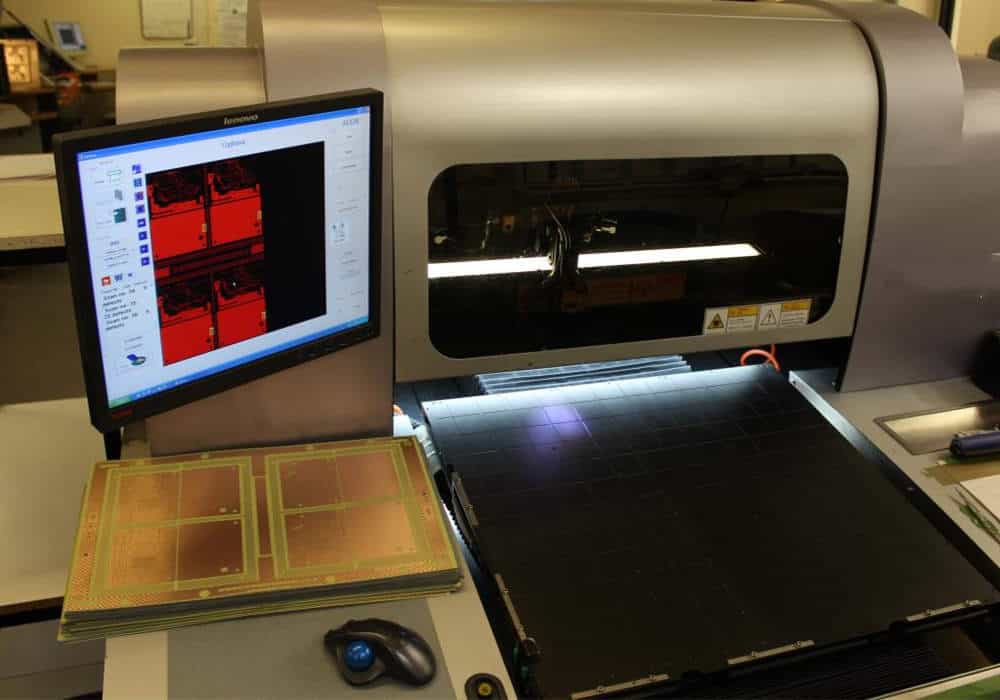

Inspección-Óptica-Automatizada

¿Cuál es el principio de funcionamiento de la Inspección Óptica Automatizada (AOI)?

Cuando se trata de los principios de funcionamiento de la AOI, nos adentramos en un campo altamente tecnológico. La esencia de esta tecnología radica en la utilización de cámaras de alta resolución, fuentes de luz y algoritmos avanzados de procesamiento de imágenes para lograr una detección y análisis rápidos y precisos de diversos componentes, puntos de soldadura y conexiones en placas de circuito impreso.

Cámaras y Fuentes de Luz: Capturando Detalles

Los componentes clave del sistema AOI incluyen cámaras de alta resolución y fuentes de luz. Las cámaras se posicionan en ángulos específicos para capturar con precisión imágenes de la superficie del PCB. Las fuentes de luz proporcionan la iluminación necesaria para que las cámaras aseguren una presentación clara de los detalles en el PCB. La sinergia entre estos dos elementos permite que el sistema AOI capture problemas pequeños e imperceptibles como defectos en las juntas de soldadura, desplazamientos de componentes y cortocircuitos.

Captura y Transmisión de Imágenes: Datos Digitales

Una vez que la cámara captura imágenes de la superficie de la PCB, estas imágenes se digitalizan y se transmiten al sistema informático conectado. La transmisión de imágenes se realiza normalmente a través de interfaces de transferencia de datos de alta velocidad para garantizar una transmisión de datos rápida y estable.

Algoritmos de Procesamiento de Imágenes: Análisis Inteligente

Los algoritmos de procesamiento de imágenes son uno de los elementos clave de la tecnología AOI. Estos algoritmos poseen un alto grado de inteligencia, capaces de identificar y analizar automáticamente diversos elementos dentro de las imágenes. Pueden detectar la presencia, posición, orientación y tamaño de los componentes, identificar si las soldaduras están correctamente realizadas y detectar problemas como cortocircuitos y circuitos abiertos. Estos algoritmos se basan en estándares y parámetros predefinidos para su evaluación, con el fin de determinar la presencia de defectos o errores.

Comparación y Determinación: Toma de Decisiones Automatizada

Una vez que la imagen es procesada y analizada, el sistema la comparará con estándares preestablecidos. Si se detectan desviaciones de los estándares, el sistema activará automáticamente una alerta, notificando a los operadores o al equipo de producción. Este proceso automatizado de toma de decisiones mejora significativamente la eficiencia y consistencia de la línea de producción, reduciendo la necesidad de intervención manual.

Resultados e Informes: Visualización de Datos

El sistema AOI es capaz de generar informes exhaustivos de inspección, que abarcan los resultados de detección para cada PCB, los tipos de problemas y sus respectivas ubicaciones. Estos informes tienen un valor significativo para el control de calidad y las mejoras posteriores, ya que ayudan a los fabricantes a rastrear problemas, analizar tendencias e implementar medidas correctivas adecuadas.

La interacción colaborativa de estos componentes permite que el sistema AOI detecte de manera eficiente y precisa problemas en la PCB, garantizando la consistencia y confiabilidad en la calidad de fabricación.

Ventajas de la Tecnología de Inspección Óptica Automatizada (AOI)

Inspección Continua de Alta Velocidad

La tecnología de Inspección Óptica Automatizada (AOI) presenta una velocidad de inspección notable que supera con creces las capacidades de la inspección manual. Durante el proceso de fabricación de PCB, se pueden producir una cantidad significativa de placas de circuito cada minuto. Los métodos tradicionales de inspección manual podrían consumir mucho tiempo, mientras que la tecnología AOI puede escanear rápidamente toda la placa de circuito en un lapso muy corto y detectar rápidamente cualquier defecto potencial. En consecuencia, los fabricantes pueden agilizar la producción y mejorar la eficiencia de fabricación.

Detección de Microdefectos

Durante el proceso de fabricación de PCB, existen diversos microdefectos como problemas de soldadura, desviaciones en la ubicación de los componentes y cortocircuitos. Estos problemas pueden ser difíciles de percibir a simple vista, pero pueden tener un impacto importante en el rendimiento y la confiabilidad de la placa de circuito. La tecnología AOI, con cámaras de alta resolución y algoritmos precisos de procesamiento de imágenes, puede capturar con precisión estos microdefectos. Al detectarlos y corregirlos de manera oportuna, los fabricantes pueden asegurar la calidad y confiabilidad del producto final.

Automatización y Consistencia

Las características automatizadas de la tecnología AOI implican un nivel mínimo de intervención humana en la línea de producción. Las inspecciones manuales convencionales pueden verse influenciadas por el nivel de habilidad del operador y la fatiga, lo que conduce a resultados inconsistentes. En cambio, los sistemas AOI mantienen la consistencia al realizar las mismas tareas, ya sea de día o de noche, durante las horas pico o en períodos de menor demanda. Esta consistencia ayuda a reducir la cantidad de productos defectuosos y mejorar la confiabilidad del producto.

Toma de Decisiones Basada en Datos

La tecnología AOI no se limita únicamente a la detección de problemas; también genera grandes cantidades de datos e imágenes, brindando a los fabricantes información valiosa. Estos datos pueden emplearse para analizar tendencias y patrones en la línea de producción, ayudando a los fabricantes a identificar posibles fuentes de problemas e implementar medidas preventivas. Mediante el análisis de datos, los fabricantes pueden obtener un mejor entendimiento de las vulnerabilidades en el proceso de producción y buscar mejoras continuas.

Reducción de Costos y Errores Humanos

La introducción de la tecnología de inspección óptica automatizada contribuye a mitigar los riesgos asociados con los costos de fabricación y los errores humanos. Al minimizar la cantidad de productos defectuosos y el tiempo necesario para operaciones manuales, los fabricantes pueden disminuir las tasas de desperdicio y los costos de producción manteniendo una alta calidad. Además, la tecnología de inspección óptica automatizada también puede reducir problemas derivados de la negligencia o errores humanos, mejorando así la eficiencia operativa en general.

Aplicaciones y Desafíos de AOI

La tecnología de Inspección Óptica Automatizada (AOI) tiene amplias aplicaciones en el campo de la fabricación de PCB. Abarca varias etapas, desde la soldadura inicial hasta el ensamblaje final, garantizando la calidad y consistencia de todo el proceso de fabricación. A continuación, se presentan algunas áreas de aplicación típicas:

Inspección de Soldadura

Durante la etapa de soldadura en la fabricación de PCB, la tecnología de inspección óptica automatizada puede evaluar la calidad de las uniones soldadas, detectando aspectos como la uniformidad, la presencia de burbujas o grietas. Esto es crucial para asegurar la confiabilidad y estabilidad de las conexiones soldadas.

Ensamblaje de Componentes

Durante el proceso de ensamblaje de PCB, se utiliza la tecnología de inspección óptica automatizada (AOI) para verificar la posición, orientación y alineación de los componentes, garantizando su plena adherencia a las especificaciones de diseño. Esto ayuda a prevenir la colocación incorrecta de componentes, reduciendo así posibles problemas que podrían llevar a fallos.

Rastreo de Rutas y Conectividad

La tecnología de inspección óptica automatizada puede detectar si las rutas en la PCB están conectadas, así como si existen cortocircuitos o circuitos abiertos. Esto ayuda a garantizar el correcto funcionamiento de la placa de circuito y evita que surjan problemas eléctricos.

Integridad de Componentes

Verificar la integridad de los componentes también es una tarea crucial de la tecnología de inspección óptica automatizada. Puede identificar si los componentes están dañados, deformados o faltan, asegurando así la apariencia y el rendimiento del producto final.

A pesar de la amplia aplicación de la tecnología de inspección óptica automatizada en la fabricación de PCB, también enfrenta ciertos desafíos.

Diseño de Componentes Complejos

Algunas placas de circuito impreso (PCBs) presentan diseños de componentes intrincados, como las placas de Interconexión de Alta Densidad (HDI, por sus siglas en inglés). Esta complejidad puede dificultar que las cámaras capturen todos los detalles con precisión, lo que a su vez afecta la precisión de la detección. Las soluciones abarcan el uso de múltiples cámaras para una inspección desde diferentes ángulos, con el fin de abarcar un área más extensa.

Diversos Tipos de Componentes

Los componentes de diferentes tipos pueden tener apariencias y características distintas, lo que dificulta la aplicación de algoritmos universales de procesamiento de imágenes. La solución radica en utilizar un software de procesamiento de imágenes adaptable capaz de realizar ajustes y optimizaciones según los tipos de componentes.

Suavidad de la Superficie

La reflectividad y suavidad de la superficie de la PCB pueden afectar la calidad de las imágenes capturadas por la cámara. Estos problemas pueden ser mitigados ajustando la fuente de luz y la configuración de la cámara para obtener imágenes más claras.

Tasa de Falsas Alarmas

La tecnología de inspección óptica automatizada puede generar en ocasiones falsas alarmas, en las cuales se identifican incorrectamente componentes normales como defectuosos. Las soluciones implican la optimización de algoritmos para reducir la tasa de falsas alarmas y la incorporación de revisiones manuales para garantizar la precisión.

La aplicación de la tecnología de inspección óptica automatizada en la fabricación de PCB proporciona una herramienta poderosa para el control de calidad. A pesar de enfrentar ciertos desafíos, estos problemas pueden ser abordados de manera efectiva a través de la innovación continua y el desarrollo tecnológico, mejorando así la confiabilidad y eficiencia de la fabricación de PCB.

Desarrollo e Innovación Futuros de AOI

En el campo de la tecnología de Inspección Óptica Automatizada (AOI), las perspectivas de desarrollo e innovación futuros son emocionantes. Esto impulsará aún más a la industria de la fabricación electrónica hacia niveles superiores de calidad y eficiencia.

Tecnología de Cámara de Mayor Resolución

Con los avances en la tecnología óptica, se espera que la resolución de las cámaras continúe aumentando. Las cámaras de mayor resolución pueden capturar detalles más finos, lo que permite una detección más precisa de defectos e problemas minúsculos. Esto mejorará la capacidad de los sistemas AOI para satisfacer de manera más eficiente las demandas de inspección de PCBs de alta densidad y componentes miniatura.

Algoritmos de Procesamiento de Imágenes Inteligentes

Los algoritmos de procesamiento de imágenes del futuro serán cada vez más inteligentes y adaptables, capaces de identificar una mayor variedad de defectos y reducir las tasas de falsos positivos. La aplicación del aprendizaje automático y la inteligencia artificial permitirá a los sistemas realizar juicios más precisos basados en datos históricos y patrones, mejorando así aún más la confiabilidad de la detección.

Detección Multi-Modo y Multi-Ángulo

Conforme los diseños de PCB se vuelven cada vez más complejos, los defectos pueden manifestarse desde diversos ángulos y modos. Los sistemas AOI del futuro podrían incorporar capacidades de detección multi-ángulo y multi-modo para garantizar la identificación de problemas en una amplia gama de situaciones.

Automatización Adaptativa

Los futuros sistemas AOI podrían contar con una mayor capacidad de adaptación, permitiendo ajustes flexibles basados en diferentes tipos de productos y requisitos. Esto implica que las líneas de producción pueden cambiar de productos de manera más ágil, sin necesidad de procesos costosos y complejos de reconfiguración.

Integración con Otras Tecnologías

La tecnología AOI puede integrarse con otras técnicas de inspección y pruebas, como la inspección por rayos X, la termografía infrarroja, etc., para ofrecer una cobertura de detección más completa. Esta integración puede brindar a los fabricantes de PCB un medio más completo de garantía de calidad.

Sostenibilidad y Protección Ambiental

Los futuros sistemas AOI podrían centrarse más en la sostenibilidad y la protección ambiental. Utilizar dispositivos, materiales y métodos de procesamiento más eficientes en términos energéticos para reducir el impacto ambiental será una de las direcciones clave para el desarrollo futuro.

En la fabricación moderna de PCB, la tecnología de Inspección Óptica Automatizada (AOI) desempeña un papel crucial al combinar cámaras de alta resolución y software inteligente para garantizar la consistencia, calidad del producto y confiabilidad a lo largo del proceso de fabricación. La AOI no solo ofrece una inspección de alta velocidad y precisión, sino que también captura defectos minúsculos, reduciendo el riesgo de errores humanos y aportando cambios revolucionarios a la industria de la fabricación electrónica. A medida que la tecnología sigue evolucionando, podemos anticipar avances e innovaciones continuas en la tecnología AOI, lo que conllevará a un mayor progreso e innovación en el sector de la fabricación de PCB.
