El rápido desarrollo de dispositivos electrónicos se ha convertido en una parte indispensable de la sociedad moderna. En el corazón de estos dispositivos se encuentra una placa de circuito impreso (PCB) discreta pero crucial. Para mejorar la funcionalidad, rendimiento y durabilidad de estas PCB, los procesos de tratamiento superficial desempeñan un papel fundamental. Entre varios métodos de tratamiento superficial, la tecnología de plata por inmersión ha surgido como una opción altamente estimada debido a sus características y ventajas únicas.

La plata por inmersión, como su nombre indica, es un proceso de deposición de plata sobre la superficie de una almohadilla de PCB. Este método implica desplazar el cobre (Cu) con plata (Ag) en la superficie de la almohadilla, lo que resulta en una capa de baño de plata, típicamente con un grosor de deposición de 0,15 a 0,25 micrómetros.

Esta estructura microscópicamente porosa proporciona una protección eficaz para las almohadillas de PCB, mejorando su capacidad de soldadura y asegurando una superficie suave. En comparación con otras técnicas, la plata por inmersión ofrece ventajas significativas como simplicidad en el proceso y costos relativamente más bajos.

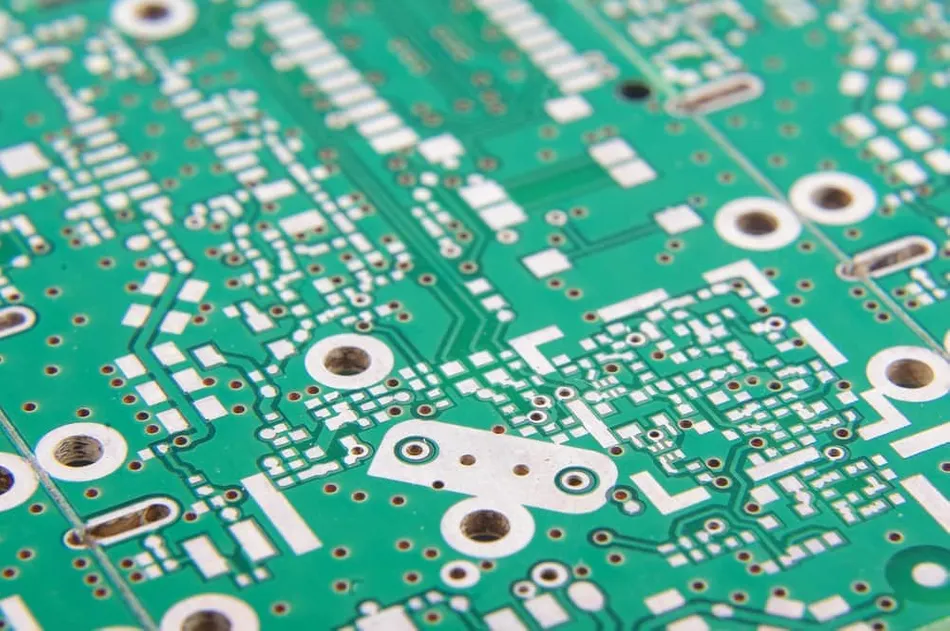

PCB-immersion-sliver

Principios Científicos de la Plata por Inmersión

En el proceso de tratamiento superficial para las PCB, los principios científicos detrás de la técnica de plata por inmersión involucran procesos electroquímicos intrincados. Este método utiliza corrientes y reacciones químicas para depositar plata desde una solución sobre la superficie de las almohadillas de PCB, creando una capa uniforme y porosa de baño de plata. Profundicemos en este misterio electroquímico.

Principios Básicos de la Deposición Electroquímica

La deposición electroquímica es un método que implica la reducción de metales desde una solución y su deposición en la superficie de un objeto a través de una corriente eléctrica controlada. En el proceso de plata por inmersión de PCB, la almohadilla de soldadura actúa como el ánodo (electrodo positivo), mientras que la plata actúa como el cátodo (electrodo negativo), con una corriente eléctrica aplicada entre ellos. Esto conduce a la reducción de iones de plata (Ag+) de la solución a plata metálica bajo la influencia de un campo eléctrico. La plata metálica luego se adhiere a la superficie de la almohadilla de soldadura, formando gradualmente una capa de baño de plata.

Pasos de las Reacciones Electroquímicas

La deposición electroquímica de plata implica varios pasos clave en el proceso de reacción electroquímica.

Reacción de Oxidación (Ánodo): En la superficie de la almohadilla de soldadura, los átomos de cobre liberan electrones y se oxidan en iones de cobre (Cu2+). Esto ocurre porque el cobre en la superficie de la almohadilla de soldadura se oxida en iones de cobre, que luego ingresan a la solución.

2Cu → 2Cu2+ + 4e-

Reacción de Reducción (Cátodo): En la superficie del cátodo de plata, los iones de plata ganan electrones y se reducen a átomos de plata, que luego se adhieren a la superficie de la almohadilla de soldadura.

2Ag+ + 2e- → 2Ag

Reacción de Deposición: Este es el paso más crucial, donde los átomos de plata se adhieren a la superficie de la almohadilla de soldadura en forma metálica, formando gradualmente una capa uniforme y porosa de baño de plata.

Estas reacciones trabajan juntas para dar como resultado la formación de una capa de baño de plata. Controlando parámetros como la densidad de corriente, composición de la solución, temperatura, etc., es posible ajustar el grosor, la uniformidad y la porosidad de la capa de baño de plata, logrando así el rendimiento deseado.

El Enigma de las Estructuras Porosas

La estructura porosa formada por el proceso de deposición de plata es el resultado de reacciones electroquímicas y dinámica de la solución. Bajo la influencia de la corriente eléctrica, los átomos de plata se depositan primero en la superficie de la almohadilla de soldadura de manera localmente densa, dando lugar gradualmente a poros. Estos poros diminutos aumentan el área superficial del baño de plata, facilitando una mejor adherencia y conductividad.

Simultáneamente, este tipo de estructura porosa también puede conducir a problemas con la susceptibilidad a la oxidación y la soldabilidad del baño de plata, ya que el oxígeno y otras sustancias químicas pueden penetrar más fácilmente en los poros y reaccionar con la plata.

Ventajas del Proceso de Plata por Inmersión en PCB

El atractivo del proceso de plata por inmersión en PCB radica en sus numerosas ventajas.

Proceso Sencillo, Producción Eficiente

La simplicidad del proceso de plata por inmersión en PCB es sin duda una de sus mayores fortalezas. En comparación con otros métodos complejos de tratamiento superficial, como el baño de oro químico (Ni/Au), el proceso de plata por inmersión en PCB es más directo y más fácil de implementar. Esto permite a los fabricantes llevar a cabo la producción de manera más eficiente, reduciendo la complejidad del flujo de trabajo de producción y, por lo tanto, mejorando la eficiencia de la producción. Esta alta eficiencia es particularmente crucial en el mercado de la electrónica de rápida evolución de hoy en día, ya que puede satisfacer las demandas del mercado en constante crecimiento.

Protección y Longevidad

La confiabilidad y durabilidad de los dispositivos electrónicos son objetivos fundamentales de diseño y fabricación. El proceso de plata por inmersión, al formar una capa de baño de plata en la superficie de las almohadillas de soldadura, proporciona una barrera protectora robusta para las PCB. Este baño de plata bloquea eficazmente la erosión de la humedad externa, los óxidos y otras sustancias dañinas, lo que prolonga significativamente la vida útil de la placa de circuito. Esto significa que sus dispositivos electrónicos pueden funcionar en condiciones ambientales más adversas con una mayor confiabilidad y estabilidad.

Excelente Conductividad

En la sociedad tecnológica moderna, la transmisión eficiente de señales es de suma importancia. El proceso de electrochapado con plata muestra ventajas significativas en este sentido, ya que la plata en sí es un excelente conductor de electricidad. Al depositar plata en la superficie de las almohadillas de soldadura, se mejora la conductividad de las placas de circuito, asegurando la velocidad y estabilidad de la transmisión de señales. Esto es particularmente crucial en dispositivos de transmisión de datos y comunicación de alta velocidad, lo que contribuye a la mejora del rendimiento del dispositivo.

Soldabilidad Perfecta

Un dispositivo electrónico excepcional requiere no solo un rendimiento sobresaliente sino también facilidad en la fabricación y el mantenimiento. Una vez más, el proceso de plata por inmersión en PCB destaca en este sentido, ya que puede proporcionar una excelente soldabilidad. La soldadura es un aspecto crucial de la fabricación electrónica y el proceso de plata por inmersión en PCB facilita y mejora la soldadura. Las superficies de contacto para la soldadura son más estables, el proceso de soldadura es más suave, lo que mejora la eficiencia del ensamblaje y la reparación.

Eficiencia de Costos Sostenible

En la industria manufacturera, el costo es siempre un factor innegable. El proceso de baño de plata sin electricidad ofrece a los fabricantes una opción de tratamiento superficial económicamente eficiente debido a su costo relativamente bajo. En comparación con algunos métodos costosos de tratamiento superficial como el electrochapado con oro, el proceso de baño de plata sin electricidad puede mantener un rendimiento y confiabilidad excelentes al tiempo que reduce los costos.

Desventajas del Proceso de Plata por Inmersión en PCB

Aunque el proceso de plata por inmersión en PCB brilla con numerosas ventajas, también revela algunas desventajas en la interacción sutil, que sirven como recordatorios cautelares y avivan la pasión por la exploración científica.

Susceptibilidad a la Oxidación y Problemas de Apariencia

La alta conductividad eléctrica y térmica de la plata son ventajas conocidas, pero vienen acompañadas de la característica de susceptibilidad a la oxidación. Especialmente en entornos con alta humedad y presencia de haluros o sulfuros, el baño de plata es propenso a la oxidación, lo que resulta en un amarillamiento gradual o oscurecimiento de la superficie de la almohadilla de soldadura.

Esto no solo afecta la apariencia de la placa de circuito, sino que también puede afectar la transmisión de señales y el rendimiento del circuito, lo que plantea riesgos potenciales para dispositivos electrónicos de alta gama.

Problemas de Soldabilidad

Aunque el proceso de plata por inmersión en PCB ofrece una buena soldabilidad, puede ocurrir una mala soldabilidad después de múltiples ciclos de soldadura. Esto podría deberse a interacciones entre la plata y la soldadura durante el proceso de soldadura. Una soldabilidad deficiente podría llevar a una disminución en la calidad de la soldadura, lo que afecta la estabilidad y confiabilidad de los dispositivos electrónicos.

Fenómeno de Giovanni

Al utilizar el proceso de plata por inmersión en placas de circuito impresos (PCBs) con resistencia a la soldadura, puede haber un fenómeno conocido como el «Fenómeno de Giovanni», que puede llevar a un control inadecuado y resultar en cortocircuitos en el circuito. Múltiples ciclos de soldadura también pueden llevar a una mala soldabilidad.

Este fenómeno se refiere a la difusión y reacción del cobre debajo de la plata por inmersión con la plata en la parte superior en entornos de alta temperatura debido a que el material de resistencia a la soldadura ingresa a microagujeros y microgrietas después del proceso de plata por inmersión. Esta reacción forma compuestos de oro-plata, lo que causa problemas de cortocircuito en el circuito. Por lo tanto, al seleccionar un proceso de tratamiento superficial, es necesario considerar cuidadosamente los pros y los contras según las circunstancias específicas.

Impacto Ambiental

La plata es un recurso finito y su extracción y utilización ejercen cierta presión sobre el medio ambiente. Además, las sustancias químicas utilizadas en ciertos procesos podrían tener efectos adversos en el medio ambiente. Por lo tanto, al emplear técnicas de baño de plata, es importante considerar las preocupaciones ambientales y buscar activamente soluciones de desarrollo sostenible.

La tecnología de plata por inmersión, como un método importante de tratamiento superficial de PCB, tiene numerosas ventajas y algunos desafíos. En aplicaciones prácticas, es necesario tener en cuenta su costo, soldabilidad y su impacto en la apariencia. Comprender los principios científicos detrás del proceso de plata por inmersión en PCB ayuda a comprender mejor sus fortalezas y debilidades, brindando un apoyo más sólido para el diseño y la producción de dispositivos electrónicos.
