El proceso de fabricación de PCB rígido-flexible es una serie compleja y meticulosa de pasos que combinan tecnologías de placas de circuito rígidas y flexibles en un solo producto integrado. Este proceso asegura la creación de PCB de alta calidad, fiables y versátiles, adecuadas para una amplia gama de aplicaciones. A continuación, se detalla el proceso de fabricación de PCB rígido-flexible:

1. Diseño y Disposición

Diseño Inicial: Los ingenieros comienzan creando un esquema detallado y una disposición física del PCB rígido-flexible, especificando las áreas rígidas y flexibles. Esto se realiza utilizando software CAD avanzado para garantizar precisión y eficiencia.
Planificación del Apilamiento de Capas: Se planifica el apilamiento, definiendo el número y el orden de las capas rígidas y flexibles. Este paso es crucial para determinar las propiedades mecánicas y eléctricas de la placa.

2. Selección de Materiales

Selección de Sustratos: Se elige poliamida de alta calidad para las capas flexibles debido a su excelente estabilidad térmica y propiedades dieléctricas. Se seleccionan materiales como FR4 para las secciones rígidas.
Revestimiento de Cobre: Tanto los sustratos rígidos como los flexibles están revestidos con una capa delgada de cobre, que formará las trazas del circuito.

3. Imagen y Grabado

Aplicación de Fotoresist: Se aplica una capa de fotoresist a los sustratos revestidos de cobre. Este material fotosensible ayuda a crear los patrones de circuitos deseados.
Exposición y Revelado: El fotoresist se expone a la luz UV a través de una fotomáscara que define el diseño del circuito. Las áreas expuestas se revelan, eliminando el fotoresist no expuesto.
Grabado: Los sustratos pasan por un proceso de grabado químico que elimina el cobre expuesto, dejando los patrones de circuito.

4. Laminación

Aplicación de Prepreg: Se aplica prepreg (un material de resina parcialmente curado) entre las capas para unirlas.
Alineación y Apilamiento de Capas: Las capas rígidas y flexibles se alinean y apilan con precisión en el orden correcto.
Calor y Presión: El apilamiento se somete a calor y presión en una prensa de laminación, uniendo las capas en una estructura cohesiva única.

5. Perforación y Plateado

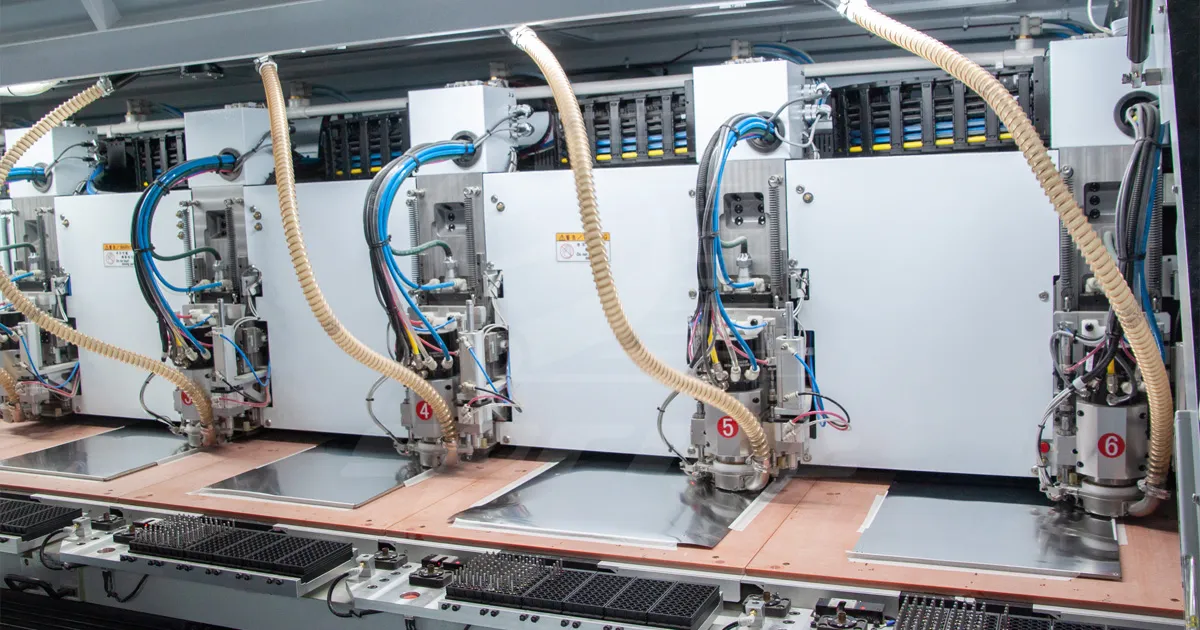

Perforación: Las máquinas de perforación de precisión crean agujeros para vías y orificios pasantes, que proporcionan conexiones eléctricas entre las capas.
Plateado de Agujeros: Los agujeros perforados se recubren con cobre para establecer conexiones eléctricas, lo que implica depositar una capa delgada de cobre dentro de los agujeros.

Proceso de Fabricación de PCB Rígido-Flexible

6. Plateado de Patrones y Grabado

Plateado de Patrones: Se aplica un plateado adicional de cobre a las trazas y pads para garantizar suficiente espesor y conductividad.
Grabado Final: Se elimina cualquier cobre no deseado restante a través de un proceso de grabado final, revelando los patrones de circuito terminados.

7. Aplicación de Máscara de Soldadura

Recubrimiento de Máscara de Soldadura: Se aplica una máscara de soldadura protectora a la superficie de la placa, cubriendo las trazas y pads, excepto las áreas donde se soldarán los componentes.
Curado: La máscara de soldadura se cura utilizando luz UV o calor para endurecerla, proporcionando protección contra la oxidación y previniendo puentes de soldadura.

8. Acabado Superficial

Aplicación de Acabado Superficial: Se aplican varios acabados superficiales como HASL (Nivelación de Soldadura por Aire Caliente), ENIG (Níquel Inmerso en Oro Electrolítico) u OSP (Preservante de Soldabilidad Orgánica) a los pads expuestos para protegerlos y asegurar una buena soldabilidad.

9. Colocación y Soldadura de Componentes

Colocación de Componentes: Los componentes se colocan en la placa utilizando máquinas automatizadas de pick-and-place.
Soldadura: Se realiza la soldadura para asegurar los componentes. Esto se puede hacer utilizando tecnología de montaje en superficie (SMT) o tecnología de orificio pasante (THT), dependiendo del diseño.

10. Pruebas y Control de Calidad

Pruebas Eléctricas: Cada placa se somete a pruebas eléctricas para verificar que todas las conexiones sean correctas y que no haya cortocircuitos o circuitos abiertos.
Pruebas Funcionales: Las pruebas funcionales aseguran que el PCB funcione como se espera en un entorno simulado o real.
Pruebas Ambientales: Se realizan pruebas ambientales, como ciclos térmicos y exposición a la humedad, para asegurar que la placa pueda soportar condiciones adversas.

SprintPCB: Líder en la Fabricación de PCB Rígido-Flexibles

SprintPCB es un fabricante líder de PCB rígido-flexibles ubicado en China, con más de 17 años de experiencia en la fabricación de PCB rígido-flexibles. Nos enorgullece nuestra capacidad para comunicarnos eficazmente con los clientes, asegurándonos de satisfacer sus necesidades desde las primeras etapas del diseño hasta la producción final.

Nuestra fábrica está certificada tanto por UL como por ISO9001:2015, lo que garantiza los más altos estándares de calidad. Nuestra extensa experiencia y el eficiente proceso de fabricación de PCB rígido-flexibles nos permiten ofrecer precios competitivos sin comprometer la calidad. Estamos dedicados a proporcionar PCB rígido-flexibles de alta calidad que satisfagan las diversas necesidades de nuestra clientela global.

En conclusión, el completo proceso de fabricación de PCB rígido-flexibles de SprintPCB asegura la producción de PCB fiables y de alto rendimiento. Nuestro compromiso con la calidad, combinado con precios competitivos, nos convierte en un socio confiable para las empresas que buscan PCB rígido-flexibles superiores.
