Desafío En La Entrega De PCB: ¿Es Posible Entregar PCBs Complejas En 7 Días O Menos?

Suscríbete a este boletín semanal de noticias para no perderte los nuevos temas de tecnología más destacados.

Contenidos

1.1

1.1.1

2.1

2.1.1

En la industria electrónica moderna, el tiempo de entrega de PCB es un desafío crucial. Con el avance de la tecnología y la intensificación de la competencia en el mercado, la demanda de productos de PCB de alta calidad se ha vuelto cada vez más urgente. Este desafío es especialmente significativo en el ámbito de los diseños de PCB complejas. Los clientes esperan recibir PCBs complejas terminadas en el menor tiempo posible para satisfacer las crecientes demandas del mercado y los rápidos y evolucionados diseños innovadores.

pcb delivery

Por lo tanto, nos enfrentamos a una pregunta crucial: ¿Es posible entregar PCB complejos en 7 días o menos? Este artículo abordará el desafío de la entrega de PCB y proporcionará evidencia factual a través de ejemplos de la vida real. Exploraremos soluciones potenciales y tecnologías innovadoras que pueden permitir una entrega más rápida, eficiente y confiable de PCB.

Ya sea que seas una empresa con restricciones de tiempo o un lector interesado en los tiempos de entrega de PCB, este artículo te proporcionará información valiosa y consejos prácticos. Vamos a explorar las posibilidades de entregar PCB complejos dentro de estrictos requisitos de tiempo.

Enfrentando los desafíos de los diseños de PCB complejos

pcb design challenge

Los diseños de PCB complejos enfrentan muchos desafíos que requieren que los diseñadores y fabricantes empleen estrategias y técnicas especiales para superarlos.

En primer lugar, los PCB complejos a menudo tienen múltiples capas. En comparación con los PCB tradicionales de doble cara o de cuatro capas, los PCB de múltiples capas tienen una estructura más intrincada para acomodar más señales y planos de alimentación. Dichos diseños presentan desafíos en el cableado y diseño, ya que requieren una mayor densidad de cableado y conexiones entre capas.

En segundo lugar, los PCB complejos a menudo implican el manejo de enrutamiento de alta densidad. A medida que los dispositivos electrónicos se vuelven más pequeños, ligeros y potentes, hay una demanda creciente de una colocación de componentes más ajustada en los PCB. Esto ha llevado a tareas de enrutamiento más intrincadas, incluidos anchos de línea finos, espaciado reducido y componentes con paquetes diminutos. Estos requisitos agregan complejidad y dificultad al proceso de enrutamiento, al mismo tiempo que aumentan el potencial de problemas durante las etapas de diseño y fabricación.

Además, la demanda de PCB complejos también está relacionada con el campo de aplicación. Por ejemplo, los requisitos para PCBs están aumentando en áreas como equipos de telecomunicaciones, dispositivos médicos y automatización industrial.

En equipos de telecomunicaciones, se necesita una transmisión de datos de alta velocidad y una integridad de señal estable. Los dispositivos médicos pueden requerir el manejo de sensores precisos y circuitos de control complejos. Los sistemas de automatización industrial deben resistir condiciones ambientales adversas al tiempo que mantienen la confiabilidad y estabilidad. Estos requisitos hacen que los diseños de PCB complejos sean necesarios, al mismo tiempo que aumentan la presión sobre el tiempo de entrega.

Para abordar estos desafíos y requisitos, los diseñadores y fabricantes deben emplear una serie de estrategias y tecnologías para optimizar el proceso de diseño y fabricación de PCB complejos.

Esto puede implicar el uso de software y herramientas de diseño avanzados que respalden diseños de múltiples capas y enrutamiento de alta densidad. Además, llevar a cabo análisis de integridad de señal y diseño de compatibilidad electromagnética garantiza la confiabilidad y el rendimiento de los circuitos. Además, la colaboración y comunicación cercanas son fundamentales para identificar y resolver posibles problemas desde el principio.

Por ejemplo, los modernos software de diseño de PCB como Altium Designer, Cadence Allegro y Mentor Graphics PADS ofrecen potentes funciones e interfaces fáciles de usar que ayudan a los diseñadores a trabajar de manera más eficiente en los procesos de diseño de PCB complejos. Estas soluciones de software proporcionan herramientas avanzadas de diseño y enrutamiento que pueden realizar automáticamente comprobaciones de reglas, análisis de integridad de señal y validación de compatibilidad electromagnética para garantizar la precisión y confiabilidad del diseño.

Otro ejemplo son las herramientas de simulación como los simuladores SPICE y el software de simulación electromagnética de alta frecuencia. Estas herramientas pueden simular el rendimiento y el comportamiento de los circuitos, ayudando a los diseñadores a identificar y abordar posibles problemas durante la fase de diseño.

Al realizar simulaciones de integridad de señal y simulaciones de compatibilidad electromagnética, los diseñadores pueden predecir y corregir factores que pueden causar distorsión de señal, diafonía o interferencia, mejorando así el rendimiento y la confiabilidad del diseño del PCB.

Además, las herramientas avanzadas de diseño de PCB también admiten el diseño en 3D y el diseño de paquetes. Los diseñadores pueden utilizar herramientas de CAD en 3D para visualizar el diseño del PCB, asegurando una colocación precisa de los componentes y una utilización adecuada del espacio. Al mismo tiempo, las bibliotecas y editores de paquetes permiten a los diseñadores seleccionar y personalizar paquetes adecuados para PCB complejos, satisfaciendo los requisitos de enrutamiento de alta densidad y miniaturización.

Optimización del Diseño para Tiempo Acelerado de Entrega

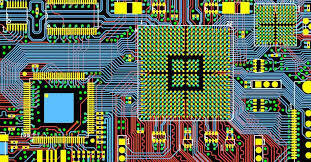

pcb design

En el desafío de entrega de PCB, la optimización del diseño del PCB es un paso crucial que puede reducir significativamente el tiempo de entrega y mejorar la eficiencia de producción. Aquí se presentan algunos métodos y prácticas efectivas que se pueden emplear para acelerar el proceso de diseño y entrega del PCB.

En primer lugar, la planificación razonable del diseño es clave. Al planificar cuidadosamente la ubicación de los componentes y las rutas de enrutamiento, se pueden reducir los problemas de interferencia de señal y EMI, lo que disminuye la necesidad de depuración y reparación posterior.

Por ejemplo, en el diseño de PCB para transmisión de señales de alta velocidad, las líneas de señal clave se colocan en rutas cortas y directas para reducir la demora de transmisión y la distorsión de la señal. La optimización del diseño también puede reducir el tamaño físico del PCB, lo que a su vez reduce los costos de fabricación y el desperdicio de materiales.

En segundo lugar, realizar un análisis de integridad de señales es un paso importante para garantizar un diseño de alta calidad. Mediante el uso de software profesional de diseño de PCB y herramientas de simulación, es posible simular y evaluar el rendimiento del circuito y detectar posibles problemas de integridad de señales, como reflexiones, diafonía y desfase de tiempo. Al identificar y abordar estos problemas con antelación, se puede reducir la necesidad de retrabajo y reparaciones posteriores, lo que se traduce en tiempos de entrega más rápidos.

Además, el diseño de compatibilidad electromagnética (EMC) también es un aspecto importante de la optimización del diseño del PCB. Medidas como una disposición razonable del cableado de tierra, filtrado de energía y tecnología de blindaje pueden reducir eficazmente la radiación electromagnética y los problemas de sensibilidad, asegurando el funcionamiento normal del PCB en el entorno electromagnético. Un diseño EMC optimizado puede reducir el tiempo de depuración y reparación posterior, al tiempo que mejora la fiabilidad y el cumplimiento del producto.

Se presenta un caso práctico para respaldar la efectividad de estos métodos de optimización.

Un fabricante de equipos de comunicaciones necesitaba entregar rápidamente un PCB para un módulo de comunicaciones inalámbricas de alta frecuencia. Mediante un diseño de disposición optimizada y análisis de integridad de señales, el equipo de diseño logró reducir con éxito la demora en la transmisión de señales y la interferencia de ruido, lo que mejoró el rendimiento del módulo.

Al mismo tiempo, adoptaron tecnología de diseño EMC profesional para garantizar el funcionamiento estable del módulo en el entorno electromagnético. Gracias a estas medidas de optimización, el fabricante pudo producir y entregar exitosamente módulos de PCB de alta calidad dentro de estrictos plazos de entrega.

Al optimizar el diseño del PCB, planificar racionalmente la disposición, realizar análisis de integridad de señales y diseñar para la compatibilidad electromagnética, se puede reducir considerablemente el tiempo de retrabajo y reparación del diseño, acelerando así el tiempo de entrega del PCB. Estas prácticas no solo mejoran el rendimiento y la fiabilidad del PCB, sino que también ayudan a los fabricantes a lanzar nuevos productos más rápido y cumplir con las demandas de los clientes en un mercado altamente competitivo.

La importancia de la tecnología de transferencia rápida

La tecnología de prototipado rápido y la tecnología de transferencia rápida de placas son herramientas clave para acelerar la entrega de PCB. Utilizan procesos de fabricación avanzados y automatización para ayudar a entregar PCB complejas de alta calidad en un corto período de tiempo.

Las técnicas de prototipado rápido permiten la rápida fabricación de prototipos de PCB para verificar la funcionalidad y el rendimiento de los diseños. El proceso de fabricación tradicional de PCB puede llevar mucho tiempo en completarse, incluyendo la inspección de documentos de diseño, preparación de documentos de ingeniería, configuración del proceso de producción y adquisición de materiales, entre otros.

Sin embargo, la tecnología de prototipado rápido reduce el tiempo de fabricación al emplear un proceso altamente automatizado. Mediante el uso de máquinas CNC avanzadas y tecnología de prototipado rápido, se pueden producir muestras de PCB de alta calidad en poco tiempo. Por ejemplo, utilizando la tecnología de prototipado rápido, una muestra compleja de PCB de varias capas se puede fabricar en unos pocos días, lo que es varias veces más corto que el método de fabricación tradicional.

Otra tecnología clave es la tecnología de transferencia rápida de placas. Cuando se encuentran problemas en el diseño o se requieren modificaciones durante las pruebas reales, el enfoque tradicional es rediseñar y fabricar todo el PCB, lo que resulta en una pérdida de tiempo y recursos. Sin embargo, la tecnología de respuesta rápida ofrece una solución para fabricar rápidamente nuevas versiones de PCB.

Mediante la modificación y ajuste del PCB existente, se puede fabricar una nueva plantilla de PCB en poco tiempo. Esta técnica es útil para responder rápidamente a las necesidades del cliente o para iteraciones de diseño.

Para presentar un caso práctico, un fabricante de equipos de comunicación encontró un problema de interferencia de señal en el diseño del PCB durante la fase de pruebas. Con la tecnología de respuesta rápida, fabricaron las muestras de PCB modificadas en tan solo unos días y resolvieron con éxito el problema de interferencia de señal, evitando retrasos e incrementos de costos.

Para diseños complejos de PCB, estas tecnologías no solo ayudan a mejorar la velocidad de entrega, sino que también garantizan productos terminados de alta calidad. Con el continuo desarrollo e innovación de la tecnología, podemos esperar que la tecnología de prototipado rápido y la tecnología de transferencia rápida de placas evolucionen aún más en el futuro, brindando mayores beneficios y ventajas competitivas a la industria de PCB.

Historias de éxito: éxito en la entrega generado por la optimización de la cadena de suministro

La colaboración y la optimización de la cadena de suministro juegan un papel clave para lograr un proceso de entrega eficiente de PCB. A través de una estrecha cooperación con proveedores, fabricantes y ensambladores, se puede asegurar la sinergia de todos los eslabones para maximizar la eficiencia de producción y la velocidad de entrega.

En primer lugar, la colaboración cooperativa con los proveedores es crucial para obtener materiales clave de PCB de alta calidad. Establecer una relación cooperativa estable con los proveedores y comunicar a tiempo las especificaciones, plazos de entrega y cantidad de materiales requeridos puede evitar retrasos y problemas de calidad. Además, compartir los requisitos del proyecto y las especificaciones técnicas con los proveedores puede conducir a cotizaciones y compromisos de entrega más precisos, lo que permite una mejor planificación de los cronogramas de producción.

En segundo lugar, la colaboración con los fabricantes es clave para garantizar una operación eficiente del proceso de fabricación de PCB. Comunicar los requisitos de diseño y disposición del PCB con los fabricantes desde el principio puede evitar posibles problemas de fabricación y permitir evaluaciones de viabilidad antes de la fabricación. Además, compartir archivos de diseño y requisitos detallados del proceso con los fabricantes puede asegurar que el proceso de fabricación del PCB se realice según lo esperado, reduciendo la necesidad de ajustes y reparaciones, lo que disminuye los tiempos de entrega.

Finalmente, la colaboración con el ensamblador es clave para garantizar un proceso de ensamblaje y pruebas del PCB sin problemas. Compartir los archivos de diseño y los requisitos de ensamblaje con el ensamblador puede asegurar que la disposición del PCB cumpla con los requisitos de ensamblaje y resuelva posibles problemas de antemano. Además, la comunicación oportuna de los requisitos y horarios relacionados con el ensamblaje y las pruebas puede coordinar la planificación de la producción y garantizar la entrega puntual de los PCB ensamblados.

Un caso exitoso es una empresa que estableció una estrecha relación cooperativa con sus socios de la cadena de suministro bajo requisitos urgentes de entrega. A través de reuniones y comunicaciones regulares, pudieron obtener materiales clave proporcionados por los proveedores de manera oportuna y trabajar con los fabricantes para resolver problemas de diseño y fabricación.

Además, la estrecha colaboración con los ensambladores garantiza un ensamblaje y pruebas eficientes del PCB. Finalmente, lograron completar la producción y entrega del PCB complejo en poco tiempo.

A través de la colaboración cooperativa y la optimización de la cadena de suministro, una comunicación y coordinación eficientes entre todas las partes reducirán los retrasos, los errores y la duplicación de trabajo, y aumentarán la confiabilidad y velocidad de todo el proceso de entrega de PCB. Este modelo colaborativo creará soluciones de entrega más eficientes y sostenibles para la industria de PCB, lo que fomentará el desarrollo y la innovación del sector.

Tendencias futuras: las perspectivas de tiempos de entrega de PCB reducidos

En los desafíos de entrega de PCB, adoptar algunas mejores prácticas puede ayudarnos a enfrentar mejor la presión del tiempo y mejorar la eficiencia de entrega.

En primer lugar, es importante establecer un proceso de gestión de proyectos eficiente. Esto incluye garantizar que el equipo del proyecto tenga líneas de comunicación claras, hitos definidos y plazos de entrega adecuados, así como una asignación adecuada de recursos. Los retrasos y errores en la entrega se pueden minimizar mediante una gestión de proyectos eficaz.

En segundo lugar, adoptar equipos avanzados de fabricación y pruebas también es clave para acortar el tiempo de entrega. Con el continuo avance de la tecnología, los equipos de fabricación modernos pueden proporcionar una mayor velocidad de producción y una mayor capacidad de producción.

Las líneas de producción automatizadas y equipos avanzados de pruebas pueden reducir los errores humanos y mejorar la precisión y eficiencia de la fabricación y el ensamblaje. Además, mediante la implementación de un proceso de control de calidad e inspección, se puede garantizar que los PCB entregados cumplan con altos estándares de calidad.

Otra práctica importante es cultivar un equipo técnico profesional. La experiencia y habilidades en el campo del diseño y fabricación de PCB son esenciales para entregar PCB complejos de manera rápida y precisa. Los programas de formación y aprendizaje continuo ayudan a que el equipo técnico se mantenga actualizado y al tanto de las últimas técnicas de diseño y fabricación. Al mismo tiempo, fomentar la cooperación y el intercambio de conocimientos entre los miembros del equipo puede acelerar el proceso de resolución de problemas y toma de decisiones, mejorando aún más la eficiencia de entrega.

Además de las mejores prácticas, las tendencias futuras de desarrollo también proporcionan más oportunidades y desafíos para la entrega de PCB. Una tendencia prometedora es la aplicación de la tecnología de realidad aumentada (AR) en la fabricación de PCB. Mediante el uso de la tecnología AR, el personal de fabricación puede ver la disposición, el ensamblaje y la información de conexión de los PCB en tiempo real a través de pantallas montadas en la cabeza o aplicaciones de teléfonos inteligentes. Esto aumenta la precisión y la velocidad de producción y reduce los errores humanos.

Además, los avances en la automatización también tendrán un impacto positivo en las entregas de PCB. Con el desarrollo de la tecnología de aprendizaje automático e inteligencia artificial, más procesos de fabricación pueden ser automatizados e inteligentes, lo que reduce la intervención humana y acelera la entrega. Por ejemplo, los sistemas de inspección y control de calidad automatizados pueden identificar y corregir rápidamente problemas de fabricación, mejorando la eficiencia general de entrega.

Aunque entregar PCB complejos en 7 días o menos sigue siendo un desafío, nos estamos acercando a este objetivo a través de diseños optimizados, la adopción de técnicas de fabricación rápida y la colaboración y optimización de la cadena de suministro. Mediante esfuerzos e innovaciones continuas, se espera que entreguemos PCB complejos de alta calidad en menos tiempo, impulsando el desarrollo y la innovación de la industria electrónica.
