¿Cómo Mejorar La Protección Contra Interferencias Electromagnéticas De Una Placa De Circuito Impreso Multicapa?

Suscríbete a este boletín semanal de noticias para no perderte los nuevos temas de tecnología más destacados.

Contenidos

1.1

1.1.1

2.1

2.1.1

La placa de circuito impreso multicapa mejora la protección contra interferencias electromagnéticas (EMI) en equipos electrónicos al proporcionar un blindaje mejorado, impedancia controlada y componentes de filtrado integrados.

Comprender la placa de circuito impreso multicapa

Una placa de circuito impreso multicapa es una placa de circuito compuesta por un sustrato multicapa, trazas conductoras y capas aislantes. Estas placas se utilizan ampliamente en dispositivos electrónicos debido a su diseño compacto y alto nivel de integración. La estructura de la placa de circuito impreso multicapa permite la implementación de circuitos complejos y densos mientras se minimiza el espacio requerido, lo que la hace ideal para aplicaciones electrónicas modernas.

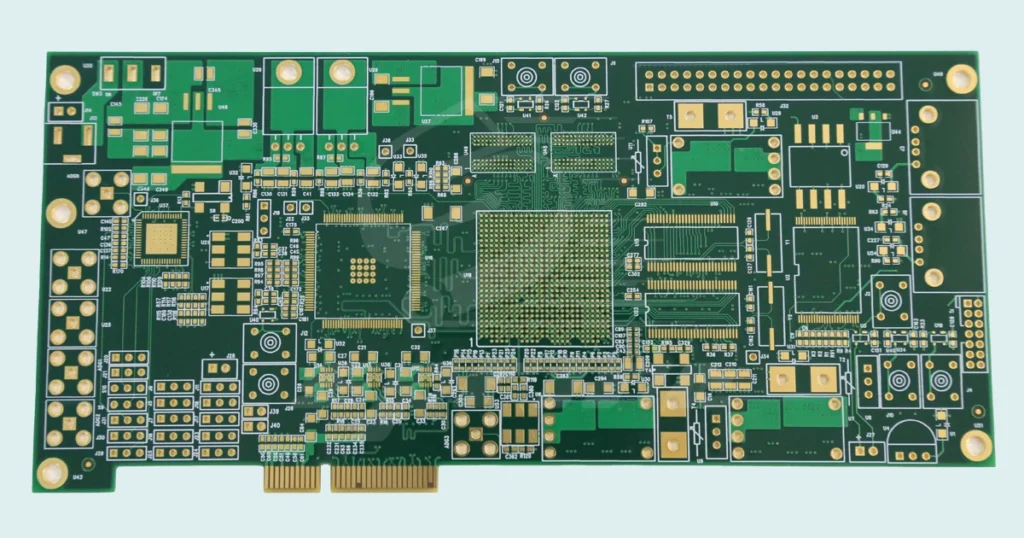

placa de circuito impreso multicapa

El papel de la placa de circuito impreso multicapa en la protección contra EMI

La interferencia electromagnética (EMI) es un problema común en equipos electrónicos en el que la radiación electromagnética de un dispositivo electrónico interfiere con el funcionamiento de otro dispositivo cercano. La placa de circuito impreso multicapa juega un papel vital en mejorar la protección contra EMI debido a su diseño y estructura únicos.

Mejora de las capacidades de blindaje

Una de las principales formas en que las placas de circuito impreso multicapa mejoran la protección contra EMI es mediante el fortalecimiento de las capacidades de blindaje. Con sustratos multicapa y trazas conductoras, estas placas pueden contener planos de tierra y de alimentación dedicados, así como capas de señal, lo que ayuda a suprimir y minimizar la interferencia electromagnética. Este blindaje ayuda a evitar que la EMI afecte el rendimiento de componentes y señales sensibles en la placa de circuito, garantizando la confiabilidad del sistema en general.

Impedancia controlada e integridad de la señal

Las placas de circuito impreso multicapa también contribuyen a la protección contra EMI al permitir la impedancia controlada y mejorar la integridad de la señal. Al diseñar cuidadosamente la disposición y el enrutamiento de las trazas de señal dentro de las capas de la placa de circuito, los ingenieros pueden minimizar la distorsión de la señal y la diafonía, reduciendo así el potencial de generación y susceptibilidad a EMI. Este diseño de impedancia controlada ayuda a mantener la integridad de las señales digitales, analógicas y de radiofrecuencia de alta velocidad, reduciendo el impacto general de EMI dentro del dispositivo.

Integración de componentes de filtro

Las placas de circuito impreso multicapa permiten la integración directa de componentes de filtrado en la placa. Al integrar filtros EMI como condensadores, inductores y cuentas de ferrita en varias capas de la placa de circuito, los diseñadores pueden suprimir y mitigar eficazmente la EMI en diversas frecuencias. Este enfoque integrado para el filtrado de EMI reduce la necesidad de componentes externos y simplifica el diseño general del dispositivo, mejorando así la protección contra EMI y reduciendo la complejidad de fabricación.

Conclusión

El uso de una placa de circuito impreso multicapa mejora significativamente la protección contra EMI de los equipos electrónicos. A través de capacidades de blindaje mejoradas, diseño de impedancia controlada y la integración de componentes de filtrado, las placas de circuito impreso multicapa proporcionan soluciones poderosas para minimizar los efectos de la interferencia electromagnética. A medida que los dispositivos electrónicos continúan aumentando en complejidad y funcionalidad, el papel de las placas de circuito impreso multicapa en la protección contra EMI se vuelve cada vez más importante para garantizar un funcionamiento confiable y de alto rendimiento en una variedad de aplicaciones.
