Los circuitos impresos flexibles (Flex PCBs) y los circuitos impresos rígido-flexibles (Rigid-Flex PCBs) ofrecen una serie de ventajas sobre los circuitos impresos rígidos, como flexibilidad, materiales ligeros y durabilidad. Los Flex PCBs y los Rigid-Flex PCBs pueden doblarse y torcerse, lo que los hace ideales para productos electrónicos pequeños y ligeros que requieren una optimización de espacio y peso.

Sin embargo, estos tipos de PCBs suelen ser más costosos que los PCBs rígidos. Para reducir los costos, existen varias estrategias que se pueden utilizar. En primer lugar, es importante comprender los conceptos básicos de los materiales de PCB rígidos, flexibles y rígido-flexibles y sus costos asociados. Además, existen importantes consideraciones de diseño para manufactura (DFM) que pueden afectar los costos de PCB.

Teniendo en cuenta estos factores, es posible diseñar PCBs flexibles y rígido-flexibles rentables sin sacrificar el rendimiento o la confiabilidad.

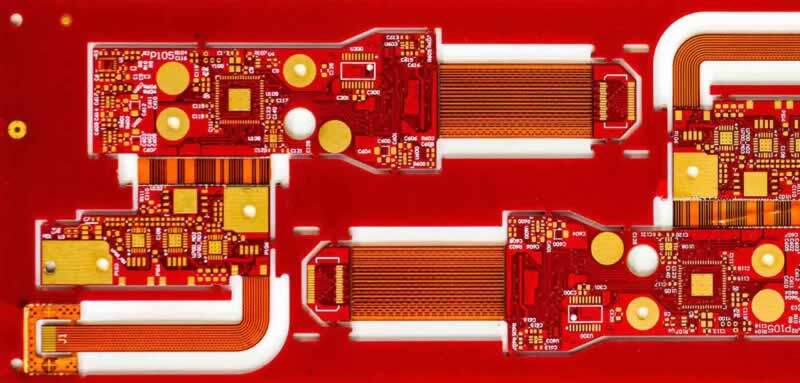

rigid flex and flex materials dfm and cost impacts

¿Qué son los PCBs Flex y Rigid-Flex?

Los PCBs Flex, también conocidos como circuitos flexibles, se fabrican laminando una capa de película de poliéster transparente, como poliamida, a una fina hoja de cobre, que luego se graba para dejar el patrón específico del PCB en su lugar. Estos circuitos pueden doblarse completamente en una forma específica. Los PCBs Rigid-Flex combinan materiales rígidos de PCB con circuitos flexibles, proporcionando las ventajas de ambos.

Si bien los PCBs Flex y Rigid-Flex suelen ser más costosos que los PCBs rígidos, pueden ayudar a reducir costos de otras maneras. Estas placas requieren menos material y ofrecen un montaje más rápido, así como una serie de ventajas en flexibilidad de diseño.

Factores que influyen en el costo de los PCBs Flex y Rigid-Flex

El costo de fabricación de un PCB puede verse fuertemente influenciado por el número de pasos de fabricación requeridos y los materiales utilizados. Por lo tanto, es importante comprender de dónde provienen los mayores costos para que puedas diseñar una placa más económica que aún cumpla con tus requisitos de rendimiento y costo. Al optimizar tu diseño y considerar factores como el número de capas, el tamaño de la placa y la complejidad del circuito, puedes ayudar a reducir los costos de fabricación sin comprometer la calidad o funcionalidad. Además, elegir materiales rentables y encontrar un fabricante de PCB confiable que ofrezca precios competitivos también puede ayudar a reducir el costo total de producción.

Menos influyentes

Para mantener bajos los costos de fabricación de tu PCB, hay algunos factores que tienen un impacto menor en el costo. Estos incluyen:

Enrutamiento: Un enrutamiento más complejo aumentará el costo de fabricación, ya que requiere más precisión.
Espesor del panel: Optar por paneles más delgados y de tamaños comunes generalmente te ahorrará dinero.
Plugging de vías: Rellenar completamente las vías con resina o máscara de soldadura requiere un paso adicional en el proceso de fabricación. Si puedes limitar los casos de plugging de vías, puedes ahorrar costos.
Alivio de tensión: Limitar la necesidad de alivio de tensión y sus materiales asociados puede ayudarte a ahorrar dinero.
Adhesivo: Los PCBs pueden usar núcleos adhesivos o sin adhesivo para unir el refuerzo a la placa. El material adhesivo más económico variará según tu refuerzo, pero los materiales sin adhesivo son la opción más costosa en general.

Más influyentes

Para mantener la estructura y reducir costos, aquí hay algunos factores a considerar para tu PCB Flex o Rigid-Flex:

Relación de aspecto: Una mayor relación de aspecto entre el grosor del PCB y el diámetro de un agujero perforado puede aumentar el costo del plateado en el interior de los agujeros. Mantener los agujeros perforados a un tamaño más grande o reducir el tamaño del PCB puede ayudar a encontrar una buena relación para el plateado.
Número y tamaño de los agujeros perforados: Un exceso de agujeros perforados o agujeros más pequeños requiere mano de obra y precisión adicionales, lo que puede aumentar el costo del PCB.
Tamaño de las pistas y espacios: Las pistas/espacios ajustados pueden aumentar la complejidad y el precio del PCB.
Refuerzos: El uso de refuerzos puede aumentar los costos debido a los requisitos adicionales de material. Elegir FR4 como material puede ser una opción más rentable que la poliamida, el aluminio o el acero inoxidable.
Plateado selectivo: Cualquier tipo de plateado selectivo aumentará el precio de un PCB debido a su complejidad adicional.
Impedancia controlada: Optar por la impedancia controlada puede aumentar el costo debido a controles adicionales y cupones que requieren más mano de obra y materiales.
Anillos anulares: Elegir un tamaño apropiado para los anillos anulares para crear una conexión confiable con la vía puede ayudar a evitar pagar más por anillos sobredimensionados.

Más Influyentes

Finalmente, los siguientes factores afectan significativamente el costo de tu PCB:

Tecnologías avanzadas: Elegir tecnologías avanzadas para tu PCB aumentará el costo.
Vías enterradas: Incorporar vías enterradas requiere más perforación, plateado y laminado, lo que puede aumentar el costo. Además, pueden requerir materiales más costosos.
Alto número de capas: Un mayor número de capas en tu PCB flexible aumentará el costo debido a la mayor complejidad del laminado, que requiere más tiempo, materiales y experiencia.
Utilización del panel: El factor más importante que afecta el costo es la utilización del panel, ya que los fabricantes generalmente cobran por panel. Maximizar el número de componentes por panel puede ayudar a reducir los costos.
Plateado selectivo: El proceso de plateado selectivo es lento y produce desperdicio de material, lo que puede aumentar el costo de tu PCB.
Acabado dual de superficie: El uso de múltiples acabados de superficie agrega complejidad al proceso y puede aumentar el costo de tu PCB.

Compromisos en el Costo de los PCBs Flex y Rigid-Flex

Los factores anteriores que discutimos son importantes para aumentar el costo del diseño de PCB, pero es importante considerar los compromisos que conllevan los diseños de menor costo. Al considerar la asequibilidad de tu diseño de PCB, debes tener en cuenta los siguientes factores:

Colocación en el panel de producción: Es esencial considerar cómo se integrarán tus PCB en el panel de producción. Una colocación adecuada puede ayudar a maximizar la utilización del material y minimizar el desperdicio.

Adhesividad y confiabilidad: Aunque las placas adhesivas suelen ser más baratas, la adición de resina acrílica en el apilamiento de las vías puede afectar la confiabilidad de la placa, especialmente en entornos de alta temperatura o alta tensión.

Ancho y espaciado de línea: Antes de agregar más capas, considera si puedes reducir el ancho y el espacio de las trazas. Esto te permitirá empaquetar más líneas en una capa, minimizando el precio. Sin embargo, considera cómo estos cambios pueden afectar el producto final y si podrían tener un impacto negativo en el rendimiento.

En general, reducir el costo de tu diseño de PCB flexible o Rigid-Flex se puede lograr mediante la minimización de capas, la reducción del grosor del material y la selección cuidadosa de materiales. Sin embargo, es importante considerar los compromisos y los posibles impactos en el rendimiento y la confiabilidad del producto final.

Más información sobre los PCBs Flex y Rigid-Flex

Los PCBs Flex y Rigid-Flex ofrecen opciones de diseño únicas que pueden beneficiar a muchos proyectos. Al considerar los factores que aumentan sus costos y tomar decisiones de diseño que prioricen la eficiencia y la confiabilidad, puedes crear PCBs de alta calidad manteniendo los costos bajos.

Si tienes alguna pregunta sobre el diseño de PCBs Flex o Rigid-Flex, el equipo de Sprintpcb puede ayudarte. Como una empresa certificada ISO 9001, ofrecemos una variedad de PCBs sin componentes, incluidos diseños Flex y Rigid-Flex. Explora nuestra selección hoy mismo para obtener más información sobre cómo podemos apoyar tu proyecto.
