En la era de los dispositivos inteligentes y los sistemas interconectados, la tecnología PCB HDI (Interconexión de Alta Densidad) se encuentra a la vanguardia de la innovación. Al permitir a los ingenieros integrar más funcionalidad en espacios más reducidos, al mismo tiempo que se mejora la velocidad y la fiabilidad, los PCB HDI están redefiniendo industrias, desde la atención médica hasta la aeroespacial. En SprintPCB, combinamos experiencia de vanguardia en PCB HDI con décadas de excelencia en fabricación para ofrecer soluciones que impulsan los avances del mañana. Esta guía de 1800 palabras profundiza en el mundo de la tecnología HDI, explorando sus principios de diseño, aplicaciones y cómo SprintPCB está moldeando el futuro de la electrónica.

Entendiendo el PCB HDI: El Motor detrás de la Electrónica Moderna

El PCB HDI se refiere a placas de circuitos avanzadas diseñadas con trazas ultrafinas, microvías y un alto número de capas para lograr una densidad y rendimiento sin igual. Estas placas son cruciales para dispositivos donde el tamaño, el peso y la integridad de la señal son primordiales.

Características Clave de la Tecnología HDI

– Microvías: Agujeros perforados con láser (de hasta 50µm) que reemplazan los agujeros tradicionales, ahorrando espacio y reduciendo la pérdida de señal.

– Vías Apiladas y Escalonadas: Permiten interconexiones complejas en diseños multicapa.

– Materiales Delgados: Sustratos ultradelgados (por ejemplo, núcleos de 25µm) para aplicaciones ligeras y flexibles.

– Construcción de Cualquier Capa: Elimina las restricciones de capas, permitiendo que los circuitos se construyan tanto vertical como horizontalmente.

Las soluciones de PCB HDI de SprintPCB son confiadas por líderes globales en 5G, IoT y tecnología médica, donde la precisión y la fiabilidad son no negociables.

Diseñando para el Éxito: El Proceso de Desarrollo de PCB HDI

Crear placas de alta densidad requiere una combinación de innovación y ejecución meticulosa. Así es como SprintPCB garantiza la excelencia:

Estrategia de Diseño Colaborativo

– Análisis de Requisitos: Nuestros ingenieros trabajan estrechamente con los clientes para definir las necesidades térmicas, mecánicas y eléctricas.

– Optimización de la Integridad de la Señal: Herramientas como Cadence Allegro y ANSYS SIwave simulan el comportamiento de señales de alta velocidad para minimizar la diafonía y las interferencias electromagnéticas (EMI).

– Verificaciones DFM (Diseño para Fabricación): Identificación temprana de posibles cuellos de botella en la producción para evitar retrasos.

Selección de Materiales

– Laminados de Alta Velocidad: Rogers RO4000® o Isola FR408HR para aplicaciones de baja pérdida y alta frecuencia.

– Sustratos Flexibles: Películas de poliamida para dispositivos portátiles plegables y pantallas flexibles.

– Gestión Térmica: Placas con núcleo metálico o rellenas de cerámica para disipar el calor en diseños de alta densidad de potencia.

Técnicas de Fabricación Avanzadas

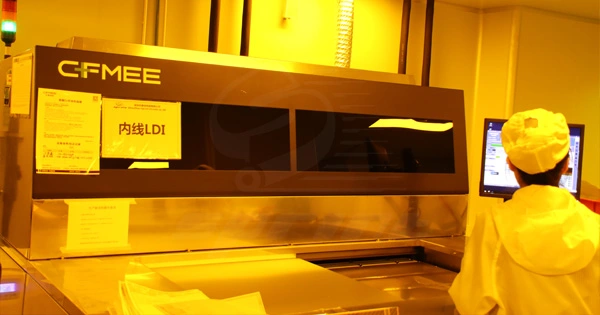

– Imagen Directa por Láser (LDI): Logra anchos de traza de hasta 15µm para enrutamientos intrincados.

PCB HDI

– Laminación Secuencial: Construye pilas de capas con precisión, asegurando la alineación en las microvías.

– Tecnología Via-in-Pad: Vías aplanadas que permiten el montaje directo de componentes, ahorrando espacio.

Garantía de Calidad

– Inspección Óptica Automatizada (AOI): Escáneres 3D detectan microdefectos como rellenos incompletos de vías.

– Pruebas de Sección Transversal: Validan la uniformidad del recubrimiento y la fiabilidad de las vías.

– Ciclado Térmico: Expone las placas a temperaturas de -55°C a 150°C para probar su durabilidad en condiciones extremas.

PCB HDI en Acción: Transformando Industrias

Desde dispositivos médicos que salvan vidas hasta hardware de inteligencia artificial de última generación, el PCB HDI está impulsando el progreso en diversos sectores:

Electrónica de Consumo

– Teléfonos Inteligentes: Placas HDI de 12 capas con componentes integrados para antenas 5G y pantallas plegables.

– Cascos de Realidad Aumentada/Virtual: Diseños ultradelgados que permiten experiencias inmersivas y ligeras.

Tecnología Médica

– Dispositivos Implantables: Placas HDI biocompatibles para marcapasos y neuroestimuladores.

– Diagnósticos Portátiles: Placas de alta densidad resistentes para sistemas de ultrasonido portátiles.

Innovación Automotriz

– Conducción Autónoma: Placas HDI para sensores LiDAR y unidades de control electrónico (ECU) impulsadas por IA.

– Gestión de Baterías para Vehículos Eléctricos: Diseños multicapa con aislamiento de alto voltaje para mayor seguridad.

Aeroespacial y Defensa

– Comunicaciones por Satélite: Placas HDI endurecidas contra la radiación con enlaces de datos de alta velocidad.

– Drones Militares: Circuitos rígido-flexibles ligeros para sistemas de navegación ágiles.

Estudio de Caso

SprintPCB desarrolló una placa PCB HDI de 16 capas para una startup de comunicaciones por satélite, reduciendo la latencia de la señal en un 45% y el peso de la placa en un 30%.

Superando los Desafíos del PCB HDI

Aunque el HDI ofrece grandes beneficios, requiere experiencia para navegar por sus complejidades:

Gestión Térmica

– Desafío: La alta densidad de componentes genera acumulación de calor.

– Solución: Vías térmicas integradas, inserciones de cobre y materiales avanzados para disipadores de calor.

Integridad de la Señal

– Desafío: Diafonía en trazas muy cercanas.

– Solución: Blindaje de tierra, enrutamiento de pares diferenciales y diseños con impedancia controlada.

Precisión en la Fabricación

– Desafío: Fiabilidad de las microvías en diseños de alta relación de aspecto.

– Solución: Optimización de parámetros láser y laminación asistida por vacío.

El equipo de SprintPCB aborda estos desafíos mediante prototipos iterativos y controles de procesos propietarios, asegurando una producción impecable.

El Futuro del PCB HDI: Tendencias a Seguir

A medida que la tecnología evoluciona, el PCB HDI seguirá abriendo nuevos caminos:

Componentes Integrados

Resistencias, capacitores y circuitos integrados incorporados en capas internas, liberando espacio superficial para componentes críticos.

Fabricación Aditiva

Circuitos impresos en 3D utilizando tintas conductoras de nano-materiales para geometrías ultra personalizables.

Diseño Impulsado por IA

Algoritmos de aprendizaje automático que optimizan automáticamente los diseños para rendimiento, costo y fabricabilidad.

Computación Cuántica

Placas HDI con materiales superconductores (por ejemplo, niobio) para sistemas de control de qubits.

HDI Sostenible

Sustratos biodegradables y soldaduras libres de plomo para reducir el impacto ambiental.

¿Por qué Asociarse con SprintPCB para PCB HDI?

– Maestría Técnica: Más de 15 años de experiencia en fabricación HDI para clientes Fortune 500.

– Entrega Rápida: Prototipado en 48 horas para diseños complejos.

– Cumplimiento Global: Certificaciones que incluyen IPC-6012 Clase 3, IATF 16949 e ISO 13485.

– Soporte Integral: Desde revisiones de diseño hasta logística, simplificamos su proceso.

Historia de Éxito

Un importante fabricante de automóviles aprovechó la experiencia en PCB HDI de SprintPCB para desarrollar un módulo ADAS impulsado por IA, logrando una reducción del 50% en tamaño y un aumento en la potencia de procesamiento.
