Los PCB flexibles (FPC) son esenciales en industrias como la aeroespacial, militar, electrónica de consumo y dispositivos médicos debido a su capacidad para doblarse, plegarse y adaptarse a formas complejas. Este artículo ofrece un resumen detallado de los procesos de fabricación involucrados en la creación de PCB flexibles multicapa, destacando sus ventajas y los materiales utilizados.

1. Selección de Materiales

La base de un PCB flexible de alta calidad radica en los materiales seleccionados. Los materiales comunes incluyen poliamida (PI) y poliéster (PET) como sustrato, junto con láminas de cobre conductoras. Estos materiales se eligen por su flexibilidad, resistencia al calor y conductividad eléctrica, lo que los hace adecuados para diversas aplicaciones de alto rendimiento.

Materiales Clave:
Lámina de Cobre: Disponible en diferentes espesores (1oz, 1/2oz, 1/3oz), utilizada para crear caminos conductores.
Películas de Sustrato: Generalmente de 1 mil o 1/2 mil de grosor, proporcionando la base flexible.
Adhesivos: El grosor varía según los requisitos del cliente, utilizados para unir el cobre al sustrato.

2. Consideraciones de Diseño

Antes de sumergirse en la fabricación, la fase de diseño es crucial. Un diseño bien pensado garantiza que el PCB flexible no solo sea funcional, sino también fabricable. Las consideraciones clave incluyen:

Diseño para Fabricabilidad (DFM): Asegura que el diseño se pueda fabricar de manera eficiente y confiable.
Disposición y Enrutamiento: La integridad de la señal y la compatibilidad electromagnética (EMC) son cruciales.
Diseños Multicapa y Rígido-Flex: Requieren una planificación cuidadosa para equilibrar la flexibilidad con la resistencia mecánica.

3. Proceso de Fabricación de PCB Flexibles Multicapa

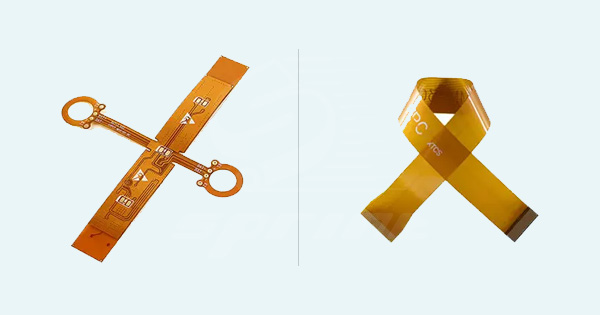

PCB Flexibles

3.1 Preparación de Materiales

El proceso comienza con la preparación de materiales. Los materiales clave incluyen sustratos flexibles (como poliamida), láminas de cobre, adhesivos y cubiertas. Estos materiales generalmente se suministran en rollos y deben ser cuidadosamente cortados a los tamaños requeridos utilizando una máquina de corte.

3.2 Perforación

La perforación es el siguiente paso, donde se crean vías (agujeros metalizados) para permitir conexiones eléctricas entre capas. Dada la naturaleza flexible del material, se necesita especial atención para evitar rebabas y delaminación durante la perforación. Se emplean métodos avanzados de perforación mecánica o láser para crear agujeros precisos que se alineen con las especificaciones del diseño.

3.3 Preparación de Agujeros y Metalización

Después de la perforación, las vías necesitan ser metalizadas para crear un camino conductor entre las capas. Esto se realiza a través de una serie de pasos:
Desmear: Se limpian las paredes internas de los agujeros perforados para eliminar cualquier residuo o mancha de resina, asegurando una buena adhesión para el proceso de metalización.
Platinado con Cobre sin Electrolito: Se deposita una fina capa de cobre en las paredes de los agujeros a través de un proceso químico, asegurando una cobertura uniforme.
Platinado Electrolítico con Cobre: Se aplica una capa más gruesa de cobre mediante electroplatinado para reforzar el depósito inicial, proporcionando una robusta conductividad entre las capas.

3.4 Transferencia de Imagen y Grabado

El FPC multicapa ahora pasa por el proceso de transferencia de imagen:

Laminación de Película Seca: Se lamina una película seca fotosensible sobre las superficies de cobre. Esta película ayudará a definir los patrones de circuito.
Exposición: La placa laminada se expone a luz UV a través de una fotomáscara que delineará los patrones de circuito deseados. La luz UV endurece las áreas expuestas de la película seca.
Revelado: Las áreas no endurecidas de la película se lavan, exponiendo el cobre subyacente que necesita ser grabado.
Grabado: Las áreas de cobre expuestas se graban utilizando una solución química, dejando los patrones de circuito definidos por la película seca endurecida.
Despojado: La película seca restante se retira, revelando las trazas de cobre finales que forman el circuito.

3.5 Laminación de Capas

Los FPC multicapa requieren una laminación precisa de varias capas para asegurar que las trazas conductoras se alineen correctamente. Este proceso implica:
Apilamiento de Capas: Las capas individuales, incluidas las conductoras y aislantes, se alinean y apilan en el orden correcto.
Laminación: Luego, el apilamiento se somete a calor y presión en un ambiente de vacío, lo que une las capas. Los materiales adhesivos se funden y curan, formando una estructura fuerte y unificada.

3.6 Aplicación de Cubierta

Para proteger el delicado circuito, se aplica una cubierta (o película protectora). Este paso incluye:
Corte y Preparación de la Cubierta: La película protectora, que generalmente está hecha de poliamida, se corta a la forma requerida con aberturas para las almohadillas de soldadura.
Laminación: La cubierta se lamina sobre el circuito, utilizando calor y presión para fijarla de manera segura. Esto protege el circuito de factores ambientales y daños físicos, manteniendo la flexibilidad.

3.7 Tratamiento de Superficie

Para asegurar una buena soldabilidad y proteger las almohadillas de cobre de la oxidación, se aplica un acabado de superficie. Los tratamientos comunes incluyen:
ENIG (Níquel Electrolítico e Inmersión en Oro): Se deposita una capa delgada de níquel, seguida de una capa de oro. Este acabado proporciona una excelente resistencia a la corrosión y asegura una soldadura confiable.

3.8 Pruebas Eléctricas

El FPC debe someterse a pruebas eléctricas para verificar la continuidad y el aislamiento entre las trazas. Este paso es crucial para identificar cortocircuitos, circuitos abiertos u otros defectos que podrían comprometer el rendimiento del PCB.

3.9 Perfilado y Perforación Final

Después de pasar las pruebas eléctricas, el FPC se corta a su forma y tamaño final utilizando corte por láser o perforación mecánica. Este paso asegura que la placa encaje perfectamente en su aplicación prevista.

3.10 Inspección de Calidad

La inspección final garantiza que el FPC multicapa cumpla con todas las especificaciones y estándares de calidad requeridos. Esto incluye inspección visual, verificaciones dimensionales y pruebas más detalladas según sea necesario.

3.11 Empaque y Envío

Los FPC terminados se empaquetan cuidadosamente para evitar daños durante el transporte. Luego se envían al cliente para su ensamblaje en el producto final.

Este proceso detallado ilustra la complejidad y precisión requeridas en la fabricación de PCB flexibles multicapa. Cada paso es crucial para asegurar que el producto final cumpla con los altos estándares requeridos para los dispositivos electrónicos modernos.

4. Beneficios de los PCB Flexibles

Los PCB flexibles ofrecen varias ventajas que los hacen superiores a los PCB rígidos en ciertas aplicaciones:

Alta Flexibilidad: Los PCB flexibles pueden doblarse, plegarse o torcerse, lo que permite configuraciones complejas en tres dimensiones.
Ahorro de Espacio y Peso: Contribuyen a la miniaturización de los dispositivos al reducir espacio y peso.
Alta Fiabilidad: Adecuados para aplicaciones de alta densidad donde la fiabilidad es crucial, como en equipos aeroespaciales y militares.
Disipación de Calor: Los PCB flexibles exhiben una excelente gestión térmica, lo cual es crucial en la electrónica de alto rendimiento.
Rentabilidad: A pesar de su proceso de fabricación complejo, los PCB flexibles pueden reducir los costos generales del sistema al integrar múltiples funciones.

5. Clasificación de Materiales

Los PCB flexibles se clasifican según cómo se une la lámina de cobre al sustrato:

PCB Flexibles con Adhesivo: La lámina de cobre se une mediante adhesivo. Este es el tipo más común.
PCB Flexibles sin Adhesivo: El cobre se une directamente al sustrato mediante calor y presión, ofreciendo mejor flexibilidad y uniones más fuertes, pero a un costo más alto.

6. Estructura Básica del FPC

Lámina de Cobre: Puede ser depositada electroquímicamente o laminada, proporcionando la capa conductora.
Sustrato: Un material polimérico flexible que soporta las trazas de cobre.
Adhesivos: Utilizados para unir el cobre al sustrato, dependiendo de la aplicación.
Cubierta: Una capa aislante que protege los circuitos de daños y exposición ambiental.
Capas de Refuerzo: Como películas de PI, se utilizan para añadir resistencia mecánica en áreas específicas, como donde se montan componentes.

7. Desafíos de Fabricación y Factores Críticos

El proceso de fabricación de PCB flexibles multicapa es complejo y requiere precisión. Entre los desafíos se incluyen:
Control de Tensión del Sustrato: Es crucial durante la laminación para evitar arrugas o deformaciones.
Alineación de Capas: La precisión en la alineación es vital para asegurar una conexión eléctrica adecuada entre las capas.
Adhesión de Materiales: La selección del adhesivo y la temperatura de laminación deben controlarse cuidadosamente.
Compatibilidad de Materiales: La elección de los materiales debe considerar la compatibilidad térmica y la expansión durante el proceso de fabricación.

La fabricación de PCB flexibles es un proceso complejo y meticuloso que exige un control preciso y materiales de alta calidad. Al dominar cada etapa—desde la selección de materiales hasta la inspección final—los fabricantes pueden producir PCB flexibles que cumplan con las estrictas demandas de la electrónica moderna. SprintPCB sobresale en este proceso, utilizando tecnología avanzada y rigurosos estándares de calidad para ofrecer PCB flexibles que son esenciales para la creación de dispositivos electrónicos más pequeños, potentes y fiables.
