¿Cuál Es La Función De Un PCB De Placa Posterior? ¿Cuáles Son Sus Ventajas?

Suscríbete a este boletín semanal de noticias para no perderte los nuevos temas de tecnología más destacados.

Contenidos

1.1

1.1.1

2.1

2.1.1

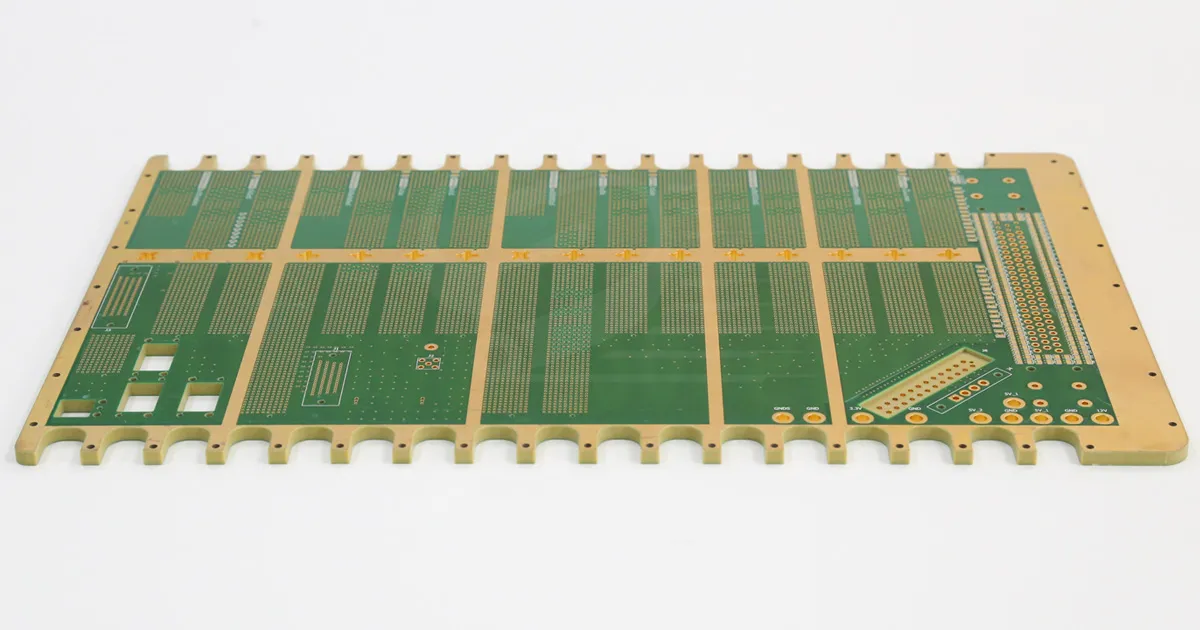

Un PCB de placa posterior es un tipo especial de placa de circuito, generalmente ubicado en la parte trasera o inferior de los dispositivos electrónicos, diseñado para soportar y conectar varios componentes electrónicos y subsistemas. A diferencia de los PCB comunes, los PCB de placa posterior tienen niveles más altos de complejidad para acomodar una gran cantidad de conectores, ranuras y otros dispositivos de conexión. También poseen mayor durabilidad y estabilidad para cumplir con los entornos exigentes de los dispositivos electrónicos.

El diseño de los PCB de placa posterior generalmente considera factores como la transmisión de señales de alta velocidad, la distribución de energía, la gestión térmica y la EMI/EMC para garantizar la estabilidad y confiabilidad de los dispositivos electrónicos. Pueden ser de estructura de una sola capa, doble capa o multicapa, dependiendo de los requisitos y la complejidad del dispositivo.

Funciones Principales de los PCB de Placa Posterior

Soporte Mecánico

Los PCB de placa posterior proporcionan una base sólida para los dispositivos electrónicos, ofreciendo soporte y fijación mecánica para asegurar la estabilidad y seguridad de los componentes internos.

Conexiones Eléctricas

La red de circuitos compleja en la placa posterior conecta varios componentes electrónicos, chips, módulos y otros dispositivos, permitiendo conexiones eléctricas y comunicación entre diferentes partes del dispositivo.

Transmisión de Señales

Los PCB de placa posterior son responsables de transmitir señales y datos de alta velocidad, asegurando una comunicación rápida y estable entre los componentes, lo cual es crucial para el funcionamiento normal del dispositivo electrónico.

Distribución de Energía

Los PCB de placa posterior manejan la distribución y gestión de energía, asegurando un suministro de energía estable y confiable a varios componentes para cumplir con las necesidades de consumo de energía del dispositivo.

Gestión Térmica

Los PCB de placa posterior ayudan a conducir y disipar el calor, ayudando a eliminar eficazmente el calor generado dentro del dispositivo y evitando el sobrecalentamiento que podría dañar los componentes electrónicos.

Control de EMI/EMC

El diseño de los PCB de placa posterior considera la interferencia electromagnética (EMI) y la compatibilidad electromagnética (EMC), implementando medidas para reducir la interferencia del dispositivo con su entorno externo, garantizando así la estabilidad y confiabilidad.

Características y Ventajas de los PCB de Placa Posterior

Mantenibilidad

Los PCB de placa posterior están diseñados para facilitar el mantenimiento y la reparación, utilizando diseños modulares e interfaces estándar para un reemplazo y reparación convenientes. Por ejemplo, los sistemas de control industrial utilizan diseños modulares que permiten un reemplazo rápido de módulos defectuosos, reduciendo el tiempo y el costo de mantenimiento.

Mayor Estabilidad

Los materiales de alta calidad y las tecnologías avanzadas de fabricación aseguran la estabilidad y confiabilidad de los PCB de placa posterior, manteniendo un excelente rendimiento incluso en entornos hostiles. Por ejemplo, los PCB de equipos militares utilizan materiales y procesos altamente confiables, sometidos a rigurosas pruebas y verificación para garantizar la estabilidad y confiabilidad en condiciones de campo de batalla.

Ensamblabilidad

El diseño de los PCB de placa posterior considera la necesidad de ensamblaje e integración, permitiendo una combinación y ensamblaje flexibles con otros componentes para cumplir con los requisitos de diseño de diferentes equipos. Por ejemplo, los PCB de equipos de automatización industrial pueden combinarse de manera flexible con varios sensores, actuadores y otros componentes para lograr funciones de control complejas.

Alta Densidad

Los PCB de placa posterior tienen excelentes capacidades de cableado de alta densidad, permitiendo la transmisión y el procesamiento de numerosas señales dentro de un espacio limitado, cumpliendo con las altas demandas de los dispositivos electrónicos modernos para la velocidad de transmisión de datos y la capacidad de procesamiento. Por ejemplo, los PCB de servidores utilizan diseños de cableado de alta densidad para lograr una transmisión y procesamiento de datos de gran capacidad y alta velocidad.

Funcionalidad

Los PCB de placa posterior pueden integrar múltiples funciones e interfaces de comunicación para cumplir con los requisitos funcionales de diferentes dispositivos. Por ejemplo, los sistemas de control industrial integran varias interfaces de comunicación y funciones de control, logrando capacidades complejas de control y monitoreo.

Puntos Clave en la Fabricación de PCB de Placa Posterior

Selección de Materiales y Control de Espesor

Los PCB de placa posterior son generalmente más gruesos y pesados que los PCB comunes, requiriendo una estricta selección de materiales y control de espesor. Elegir materiales base adecuados y materiales de cobre, como FR-4, FR-5 y materiales de alta TG, y controlar estrictamente el espesor de los materiales, ayuda a garantizar la resistencia mecánica, estabilidad térmica y rendimiento eléctrico de los PCB de placa posterior. Además, considerar el coeficiente de expansión térmica de los materiales puede prevenir la deformación o la concentración de estrés durante los cambios de temperatura, asegurando la estabilidad y confiabilidad del circuito.

Alineación Intercapa

Dada la cantidad de capas y perforaciones en los PCB de placa posterior, la alineación intercapa es una técnica crítica en el proceso de fabricación. Se utilizan tecnologías de laminado de alta precisión y equipos avanzados de alineación para asegurar la precisión y estabilidad de la alineación intercapa.

Tratamiento de Procesos Especiales

El proceso de fabricación de los PCB de placa posterior requiere tratamientos especiales como el recubrimiento químico de cobre, tratamiento de superficies, laminado, perforación y electrochapado. Estos procesos necesitan un control estricto para asegurar la calidad y estabilidad de la placa posterior.

Gestión Térmica y Diseño de Disipación de Calor

Debido al espesor y peso de los PCB de placa posterior, la disipación y gestión térmica son consideraciones críticas en el proceso de fabricación. Utilizando disipadores de calor, ventiladores y tubos de calor, y seleccionando materiales adecuados para la disipación térmica, como cobre, aluminio y grasa térmica, se puede mejorar la eficiencia térmica de los PCB de placa posterior. Además, se deben realizar simulaciones y pruebas térmicas para evaluar la efectividad del diseño de disipación de calor, asegurando la estabilidad y confiabilidad de la placa posterior.

Monitoreo de Procesos y Control de Calidad

Durante el proceso de fabricación de los PCB de placa posterior, se implementa un estricto monitoreo de procesos y control de calidad para asegurar que cada paso y proceso cumplan con los requisitos de diseño y estándares. Al establecer especificaciones detalladas del proceso de fabricación, mantener y calibrar regularmente el equipo de producción, controlar estrictamente los parámetros del proceso, monitorear y ajustar el proceso de fabricación en tiempo real, y realizar rigurosas inspecciones y pruebas de materias primas, procesos y productos terminados, se asegura la estabilidad y confiabilidad del proceso de fabricación y la calidad de los PCB de placa posterior, mejorando así la competitividad y la participación en el mercado del producto.
