El acabado de superficie es un paso crítico en la fabricación de placas de circuito impreso (PCB), ya que influye directamente en el rendimiento, la fiabilidad y el costo. Entre los acabados de superficie más comunes en PCB se encuentran OSP (Conservante de Soldabilidad Orgánico), ENIG (Níquel Electrolítico con Inmersión en Oro) y HASL (Nivelado de Soldadura por Aire Caliente). Cada uno está diseñado para aplicaciones específicas, ofreciendo ventajas y desafíos únicos. Este artículo analiza en detalle estos procesos, centrándose en sus características, aplicaciones, costos e impactos en la soldadura, la fiabilidad y el almacenamiento.

¿Qué es OSP (Conservante de Soldabilidad Orgánico)?

OSP es un compuesto orgánico a base de agua que se aplica a las almohadillas de cobre de las PCB para prevenir la oxidación y garantizar la soldabilidad. Actúa como una capa protectora temporal que resiste el estrés térmico durante el ensamblaje.

Ventajas de OSP:

OSP es rentable y respetuoso con el medio ambiente. Proporciona una superficie extremadamente plana, lo que lo hace ideal para diseños de interconexión de alta densidad (HDI) y componentes de paso fino. Su proceso de aplicación es sencillo, ya que no utiliza metales pesados, asegurando el cumplimiento con la normativa RoHS.

Limitaciones de OSP:

OSP tiene una vida útil limitada y es sensible a factores ambientales como la humedad. Su soldabilidad se degrada tras múltiples ciclos térmicos, lo que lo hace menos adecuado para ensamblajes complejos que requieren reflujos repetidos. Además, ofrece una protección mecánica limitada en comparación con otros acabados.

Aplicaciones de OSP:

OSP se utiliza ampliamente en productos electrónicos de consumo, como smartphones, tabletas y consolas de videojuegos, donde el costo y la simplicidad son prioritarios.

¿Qué es ENIG (Níquel Electrolítico con Inmersión en Oro)?

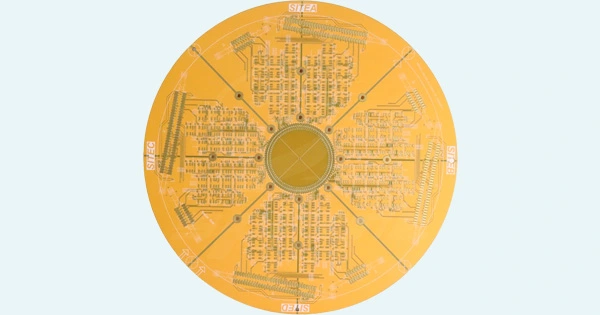

ENIG

ENIG es un acabado de dos capas que cuenta con una base de níquel recubierta por una fina capa de oro. El níquel actúa como una barrera contra la difusión del cobre, mientras que el oro mejora la soldabilidad y previene la oxidación.

Ventajas de ENIG:

ENIG proporciona una superficie plana y suave, altamente compatible con diseños HDI, matrices de rejilla de bolas (BGA) y tecnología de montaje superficial (SMT). Ofrece una excelente resistencia a la corrosión y una larga vida útil. Su estructura de dos capas es robusta, garantizando uniones de soldadura confiables y un rendimiento eléctrico superior.

Limitaciones de ENIG:

ENIG es considerablemente más costoso que OSP o HASL debido a su contenido de oro y a su proceso de fabricación complejo. Un recubrimiento de níquel incorrecto puede generar defectos de «pad negro», lo que representa un problema de fiabilidad significativo.

Aplicaciones de ENIG:

ENIG es la opción preferida en industrias de alta fiabilidad, como la aeroespacial, dispositivos médicos, automotriz y telecomunicaciones. Es ideal para aplicaciones que requieren transmisión de señales precisa y durabilidad.

¿Qué es HASL (Nivelado de Soldadura por Aire Caliente)?

HASL implica sumergir la PCB en soldadura fundida y usar aire caliente para eliminar el exceso de soldadura, dejando un recubrimiento uniforme en las almohadillas de cobre. Puede ser con plomo o sin plomo.

Ventajas de HASL:

HASL es eficiente en costos y proporciona un recubrimiento grueso y duradero que protege el cobre de la oxidación. Las variantes sin plomo cumplen con las normativas ambientales, incluida la RoHS.

Limitaciones de HASL:

HASL crea una superficie desigual, lo que puede ser problemático para diseños HDI y componentes de paso fino. Es menos adecuado para PCB modernas que requieren ensamblajes precisos. La variante tradicional con plomo es perjudicial para el medio ambiente, aunque las alternativas sin plomo mitigan este problema.

Aplicaciones de HASL:

HASL se utiliza a menudo en electrónica industrial, fuentes de alimentación y aplicaciones que requieren conexiones mecánicas robustas.

Comparación de Acabados de Superficie en PCB: OSP, ENIG y HASL

1. Eficiencia en Costos

OSP es el acabado de superficie más asequible, lo que lo hace adecuado para proyectos con presupuestos limitados. HASL representa una solución intermedia, equilibrando costos y durabilidad. ENIG, aunque el más costoso, ofrece un rendimiento y fiabilidad incomparables.

2. Soldabilidad y Tolerancia al Reflujo

ENIG sobresale en soldabilidad, incluso después de múltiples ciclos de reflujo. OSP está limitado a uno o dos procesos de reflujo, ya que su soldabilidad se degrada con el calentamiento repetido. HASL proporciona una buena soldabilidad, pero tiene dificultades con diseños de alta densidad y paso fino.

3. Planitud de la Superficie y Compatibilidad

ENIG ofrece una superficie perfectamente plana, ideal para diseños avanzados como BGAs y SMT. OSP también es plano, pero carece de la durabilidad necesaria para aplicaciones de alto estrés. La superficie desigual de HASL puede dificultar su compatibilidad con diseños HDI.

4. Vida Útil y Durabilidad

ENIG cuenta con la vida útil más prolongada y una durabilidad superior. HASL ofrece una estabilidad razonable en almacenamiento, aunque requiere un manejo cuidadoso. OSP tiene la vida útil más corta y es sensible a las condiciones ambientales.

5. Impacto Ambiental

OSP y ENIG son respetuosos con el medio ambiente y libres de plomo. HASL tradicional con plomo es perjudicial para el entorno, aunque las opciones sin plomo abordan este problema.

Seleccionando el Acabado Adecuado para su Aplicación

La elección del acabado de superficie depende de las necesidades específicas de su proyecto:

Elija OSP para aplicaciones sensibles a costos que requieran simplicidad y pocos ciclos térmicos.
Opte por ENIG cuando la alta fiabilidad, la planitud y una larga vida útil sean cruciales.
Considere HASL para conexiones mecánicas robustas en diseños industriales y menos complejos.

En SprintPCB, ofrecemos una amplia gama de opciones de acabado de superficie adaptadas a los requisitos de su aplicación. Nuestras capacidades avanzadas de fabricación garantizan una aplicación precisa y una calidad consistente, ya sea que elija OSP, ENIG o HASL. Con años de experiencia en la producción de PCB, brindamos soluciones que equilibran rendimiento, fiabilidad y costo.
