En la acelerada industria de fabricación electrónica actual, mejorar la eficiencia de la producción es una tarea crucial. En el proceso de fabricación de PCB, la panelización es una estrategia ampliamente adoptada que puede mejorar significativamente la eficiencia de la producción y mejorar la calidad del producto. Para impulsar aún más las mejoras en la eficiencia de la producción, la adopción de métodos avanzados de panelización se ha convertido en una tendencia actual.

Este artículo lo guiará a través de la exploración de cuatro métodos avanzados de panelización de PCB que no solo mejoran la eficiencia de la producción, sino que también reducen los errores y defectos, mejorando así la calidad general del producto.

En primer lugar, explicaremos qué es la panelización y por qué es crucial para la producción de PCB.

La panelización es una técnica de fabricación que implica agrupar múltiples placas de PCB en un panel más grande. Al colocar múltiples placas en un solo panel para la fabricación, se puede lograr la producción por lotes y la gestión centralizada, mejorando significativamente la eficiencia de la producción.

El objetivo principal de la panelización es facilitar el movimiento suave de las placas PCB en la línea de montaje. Cada tablero en el panel puede tener el mismo o diferentes diseños. Una vez que se completa la producción, el panel se puede separar fácilmente en placas PCB individuales.

Una de las ventajas de la panelización es la capacidad de optimizar la producción de placas PCB de tamaño pequeño o de forma irregular. Para placas PCB de menos de 50 milímetros por 50 milímetros, se recomienda encarecidamente la panelización. Al agrupar varias placas de PCB en un panel, los fabricantes pueden simplificar el proceso de ensamblaje, reducir el tiempo de producción y reducir los costos.

Además, la panelización ofrece los siguientes beneficios:

Eficiencia mejorada: La panelización permite el manejo simultáneo de múltiples placas PCB durante el proceso de fabricación, reduciendo los tiempos de espera y mejorando la eficiencia general.

Montaje y pruebas simplificados: Al colocar varias placas PCB en un solo panel, se agilizan los procesos de ensamblaje y prueba. El personal de ensamblaje puede trabajar fácilmente con el panel, realizando operaciones de soldadura y prueba de manera más eficiente.

Reducción de errores y daños: La panelización reduce las posibilidades de manipulación individual de cada placa PCB, disminuyendo así los riesgos de errores humanos o daños que pueden ocurrir durante el proceso de manipulación.

Comprender el concepto de panelización de PCB es crucial para optimizar el proceso de producción a través de esta técnica de fabricación. Proporciona a los diseñadores, fabricantes y personal de ensamblaje una solución más eficiente y confiable para la fabricación de PCB.

A continuación, profundizaremos en cuatro métodos avanzados de panelización: V-Scoring, Tab-Routing, Breakaway Rails y Controlled Layer Separation.

Exploraremos los principios de trabajo, aplicaciones y ventajas de cada método en detalle. Al comprender las características y el alcance de estos métodos, podrá elegir el método de panelización más adecuado para los requisitos de su proyecto.

Métodos de panelización de PCB: V-Scoring

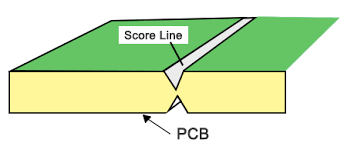

PCB Panelization Methods-V-Scoring

V-Scoring es un método de panelización comúnmente utilizado que consiste en cortar ranuras en forma de V en un panel para separar placas de circuitos individuales.

Este método es adecuado para paneles con formas regulares.

Las principales ventajas de V-Scoring son la alta eficiencia y el bajo costo. Permite una separación rápida y precisa de las placas de circuito y es fácil de implementar.

Sin embargo, V-Scoring no es adecuado para paneles con formas irregulares o cortes complejos. Además, no es adecuado cuando los componentes de la placa de circuito cuelgan sobre el borde, ya que pueden dañarse durante el proceso de separación.

Métodos de panelización de PCB: Tab-Routing

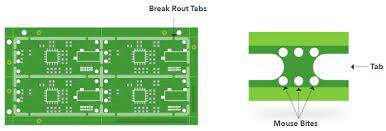

PCB Panelization Methods-Tab-Routing

El enrutamiento de pestañas es un método de panelización flexible adecuado para PCB de forma irregular. Implica crear pequeñas pestañas de conexión, conocidas como «pestañas», a lo largo de los bordes de cada placa de circuito para mantenerlas unidas. Estas pestañas se pueden crear mediante corte o taladrado, proporcionando soporte temporal durante el montaje y las pruebas.

Las ventajas del enrutamiento de pestañas radican en su capacidad para acomodar formas y componentes irregulares que se extienden más allá del borde de la placa. Además, el diseño de las pestañas debe ser robusto para garantizar un fácil corte o rotura después del montaje y la prueba.

Por lo general, hay orificios o perforaciones adicionales en las pestañas para ayudar a separar las placas de circuitos individuales, asegurando una distribución uniforme de la tensión a lo largo del borde de la placa y reduciendo el riesgo de daño o deformación.

Métodos de panelización de PCB: rieles de ruptura

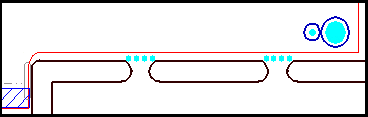

PCB Panelization Methods-Breakaway Rails

Los rieles de separación son un método de panelización que implica agregar tiras delgadas de material a los bordes de un panel para proporcionar soporte adicional. Estos rieles de separación suelen tener un ancho que varía de 5 a 8 milímetros. Ofrecen estabilidad extra al panel durante el proceso de fabricación. Una vez que las placas de circuito se ensamblan y prueban, los rieles de separación se pueden romper fácilmente, separando cada placa de circuito individual.

La ventaja de este método radica en la simplicidad de agregar y romper los rieles de separación, dejando bordes lisos y sin rebabas en las placas de circuito.

Métodos de panelización de PCB: separación controlada de capas

La separación controlada de capas es un método de panelización adecuado para escenarios específicos. Utiliza la estructura de capas específicas de un panel para separar las placas de circuito separando las capas de control. Este método se utiliza para PCB multicapa complejas donde se emplean capas de control para crear puntos de separación.

Las ventajas de la separación controlada de capas incluyen una mayor eficiencia de producción y un menor riesgo de daños y deformaciones durante el proceso de separación. Es necesario considerar cuidadosamente el posicionamiento de la capa de control y los detalles de implementación durante el proceso de diseño para garantizar la implementación exitosa de este método de panelización.

Al comprender estos cuatro métodos avanzados de panelización, puede elegir el método más adecuado para mejorar la eficiencia de la producción y la calidad del producto en función de las características y requisitos de su diseño de PCB. Cada método tiene sus ventajas únicas y su ámbito de aplicación, por lo que es importante evaluar y seleccionar cuidadosamente el método de panelización apropiado durante el proceso de diseño.

Antes de seleccionar un método de panelización, asegúrese de una comprensión profunda de los requisitos específicos del proyecto. Considere factores como el tamaño, la forma, el diseño de los componentes y el volumen de producción de la PCB para determinar el método de panelización más adecuado.

Evaluar el impacto de los diferentes métodos de panelización en la eficiencia y los costos de producción. Considere los requisitos de equipo y proceso de cada método, así como las posibles mejoras en la eficiencia de la producción y el ahorro de costos.

Asegúrese de que el método de panelización elegido no comprometa la calidad y confiabilidad de la PCB. Evalúe el impacto de cada método en la placa de circuito y los componentes, especialmente cuando se trata de formas complejas, componentes sensibles o señales de alta frecuencia.

Colabore con fabricantes o proveedores de servicios de ensamblaje de PCB y discuta sus recomendaciones y conocimientos. Tienen una amplia experiencia y conocimientos y pueden proporcionar asesoramiento específico basado en los requisitos del proyecto.

Considere la escalabilidad y adaptabilidad futuras al seleccionar un método de panelización. Si se anticipa un aumento en el volumen de producción o mejoras en la línea de productos, elegir un método de panelización flexible y ajustable puede ser ventajoso.

Realizar experimentos y validaciones antes de finalizar el método de panelización. Cree placas de muestra para pruebas y evaluaciones para garantizar que el método elegido cumpla con los resultados de producción esperados y los estándares de calidad.

Manténgase al día con los desarrollos y avances de la industria en tecnologías y métodos de panelización. Asistir a seminarios, exposiciones y cursos de capacitación relevantes, y participar en el intercambio de conocimientos con profesionales para aprender y mejorar continuamente las decisiones de panelización.

Por último, compartiremos algunos estudios de casos exitosos que demuestran la aplicación práctica y la efectividad de los métodos avanzados de panelización en la producción.

La empresa A es una empresa especializada en la producción de dispositivos electrónicos de alto rendimiento. Utilizan el método de panelización V-scoring en la producción de PCB. Al combinar múltiples placas de PCB en un panel más grande, han logrado un proceso de producción eficiente.

Con el método V-scoreing, han separado con éxito placas PCB de diferentes tamaños y formas, reduciendo la congestión en la línea de producción y minimizando los errores de fabricación. Esta mejora les ha permitido entregar los productos a tiempo y ha mejorado la eficiencia general de la producción.

La empresa B es una empresa especializada en el diseño y fabricación de cargadores de vehículos eléctricos. Para mejorar la eficiencia de la producción, han adoptado el método de panelización de enrutamiento de pestañas.

El método de enrutamiento de pestañas les permite manejar convenientemente placas de PCB con formas irregulares y componentes que cuelgan sobre el borde. Al diseñar pestañas con la resistencia adecuada, pueden garantizar que las placas de PCB se mantengan firmemente en su lugar durante el ensamblaje y las pruebas, al tiempo que permiten un fácil corte o separación después del ensamblaje.

Este método de panelización les proporciona flexibilidad y eficiencia, lo que les permite responder rápidamente a las demandas del mercado y ofrecer productos de carga de alta calidad.

La empresa C es un fabricante especializado en equipos de comunicación. Han adoptado el método de panelización de rieles de ruptura en su producción de PCB.

Al agregar rieles de ruptura en los bordes del panel, pueden controlar mejor las vibraciones y deformaciones durante el proceso de producción. Una vez que las placas de circuito se ensamblan y prueban, pueden separar fácilmente los rieles de separación, dejando bordes limpios y lisos, asegurando productos de PCB de alta calidad.

Este método de panelización ha mejorado significativamente su eficiencia de producción y ha reducido los problemas de calidad del producto causados por daños o deformaciones durante el proceso de fabricación.

La empresa D es una empresa especializada en la fabricación de productos electrónicos aeroespaciales. Para cumplir con los altos requisitos de integridad de la señal, adoptaron el método de panelización de separación de capas controladas.

Al incorporar la separación controlada de capas en sus diseños, pueden aislar eficazmente las señales de alta velocidad de las señales de baja velocidad, reduciendo la diafonía y la interferencia electromagnética. Esta mejora tecnológica contribuye a mejorar la inmunidad contra las interferencias y mejorar la calidad de la señal, minimizando los riesgos de degradación del rendimiento o fallas.

La empresa D ha implementado con éxito este método de panelización, lo que resulta en una mayor eficiencia de producción y confiabilidad de sus productos electrónicos aeroespaciales.

Estos estudios de caso enfatizarán los resultados reales de estos métodos para mejorar la eficiencia de la producción, reducir los errores y mejorar la calidad del producto, demostrando aún más los beneficios de adoptar métodos avanzados de panelización.

Al leer este artículo, aprenderá cómo potenciar la eficiencia de su producción de PCB mediante el uso de estos métodos avanzados de panelización. Le animamos a implementar estos métodos en su producción real y cosechar los beneficios significativos de una mayor eficiencia y una mejor calidad del producto. Profundicemos en estos métodos avanzados de panelización y embarquemos en un nuevo capítulo en la fabricación de PCB.
