El enrutamiento eficiente de PCB es crucial para el rendimiento general y la confiabilidad de una placa de circuito impreso. Las técnicas de enrutamiento adecuadas pueden ayudar a minimizar el ruido y las interferencias de señal, reducir el diafonía y optimizar la distribución de energía. En este artículo, compartiremos 10 mejores prácticas para el enrutamiento de PCB que pueden ayudarte a diseñar PCB de alta calidad.

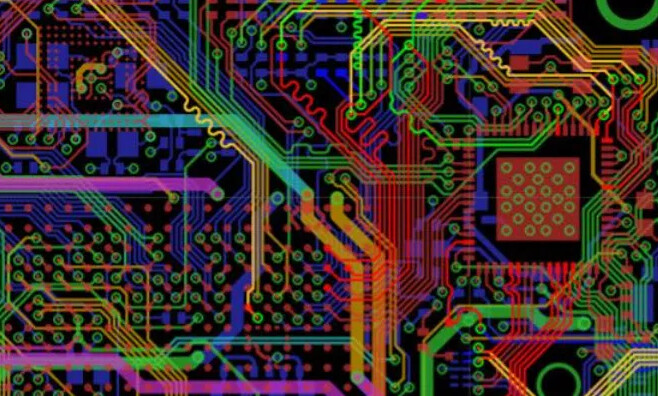

pcb routing best practices 10 tips for efficient design

Planifica con antelación y establece una clara estrategia de enrutamiento

Antes de comenzar a enrutador tu PCB, es importante planificar con antelación y establecer una clara estrategia de enrutamiento. Esto incluye definir el flujo de señal, identificar componentes críticos y decidir la ubicación de los componentes. Una buena estrategia de enrutamiento te ayudará a evitar errores de diseño y minimizar el riesgo de problemas de integridad de señal.

Utiliza las rutas de enrutamiento más cortas y directas

Las rutas de enrutamiento cortas y directas pueden ayudar a minimizar el retardo de señal, reducir el diafonía y optimizar la distribución de energía. Al enrutador, trata de mantener las pistas lo más rectas posible y evita el uso de vías o curvas innecesarias. Además, evita enrutador señales cerca de componentes ruidosos o áreas de alta frecuencia en la placa.

Utiliza pares diferenciales para señales de alta velocidad

Los pares diferenciales se utilizan para llevar señales de alta velocidad con mínima diafonía y ruido. Al enrutador pares diferenciales, asegúrate de que la longitud de cada traza sea igual para garantizar una impedancia equilibrada. Además, mantén las trazas lo más cercanas posible para minimizar la interferencia electromagnética.

Agrupa los componentes por función

Agrupar los componentes por función puede ayudar a simplificar el proceso de enrutamiento y mejorar la integridad de señal. Por ejemplo, agrupar todos los componentes relacionados con la alimentación en una zona puede ayudar a minimizar la caída de tensión y optimizar la distribución de energía. Del mismo modo, agrupar todos los componentes relacionados con la señal en una zona puede ayudar a minimizar el ruido e interferencia de señal.

Enruta primero las capas de alimentación y tierra

Cuando enrutas un PCB, es importante comenzar con las capas de alimentación y tierra primero. Esto asegura que las conexiones de alimentación y tierra estén optimizadas y reduce el riesgo de ruido e interferencia. Además, esto ayuda a minimizar el área de bucle de las trazas de señal, reduciendo la posibilidad de diafonía.

Utiliza anchos de traza apropiados

Los anchos de traza juegan un papel importante en el rendimiento general de un PCB. Al enrutador, utiliza anchos de traza apropiados en función de los requisitos de corriente y velocidad de señal. Traces más anchas pueden manejar corrientes más altas, mientras que trazas más delgadas pueden ayudar a reducir la capacitancia parásita y optimizar señales de alta velocidad.

Minimiza el uso de vías

Las vías pueden introducir ruido y retardo de señal, y también pueden aumentar el costo general del PCB. Al enrutador, trata de minimizar el uso de vías y úsalas solo cuando sea necesario. Además, evita usar vías ciegas o enterradas, que pueden ser más costosas y difíciles de fabricar.

Utiliza gotas de lágrima para diseños de alta densidad

Las gotas de lágrima se utilizan para mantener la integridad de la traza de cobre cuando transiciona a una vía o pad. En diseños de alta densidad, las gotas de lágrima pueden ayudar a reducir el riesgo de rotura y garantizar la confiabilidad del PCB. Al usar gotas de lágrima, asegúrate de mantener una distancia suficiente entre la traza y la vía o pad para evitar cortocircuitos.

Prueba y valida tu diseño

Después de completar el enrutamiento de tu PCB, es importante probar y validar tu diseño para asegurarte de que cumpla con las especificaciones requeridas. Utiliza herramientas de simulación y análisis para probar la integridad de señal, la distribución de energía y el rendimiento térmico del PCB. Además, realiza una revisión de reglas de diseño (DRC) para identificar y corregir cualquier error o inconsistencia.

Mantente actualizado con las últimas técnicas de enrutamiento

Las técnicas de enrutamiento de PCB están en constante evolución, y es importante estar al tanto de las últimas mejores prácticas y tendencias. Únete a foros en línea, asiste a seminarios web y talleres y lee publicaciones de la industria para estar informado y aprender sobre las últimas novedades.
