En el mundo de hoy, rápido e interconectado, los productos electrónicos se han convertido en una parte integral de nuestra vida cotidiana. Desde teléfonos inteligentes y computadoras portátiles hasta dispositivos médicos y sistemas automotrices, confiamos en estas maravillas electrónicas para que funcionen sin problemas y de manera confiable. La importancia de la fiabilidad de los productos electrónicos no puede ser subestimada.

Esperamos que nuestros dispositivos funcionen sin problemas, asegurando que las tareas críticas se completen, las comunicaciones no se interrumpan y se mantenga la seguridad. Ya sea un dispositivo médico que proporciona tratamientos que salvan vidas o un sistema de GPS que nos guía en nuestros viajes, la fiabilidad de los productos electrónicos afecta directamente nuestra calidad de vida y productividad. En consecuencia, la búsqueda de mejorar la fiabilidad de los productos electrónicos es una preocupación primordial tanto para los fabricantes como para los consumidores.

Un paso crucial en el proceso de fabricación que contribuye significativamente a mejorar la fiabilidad de los productos electrónicos es la expansión de la máscara de soldadura.

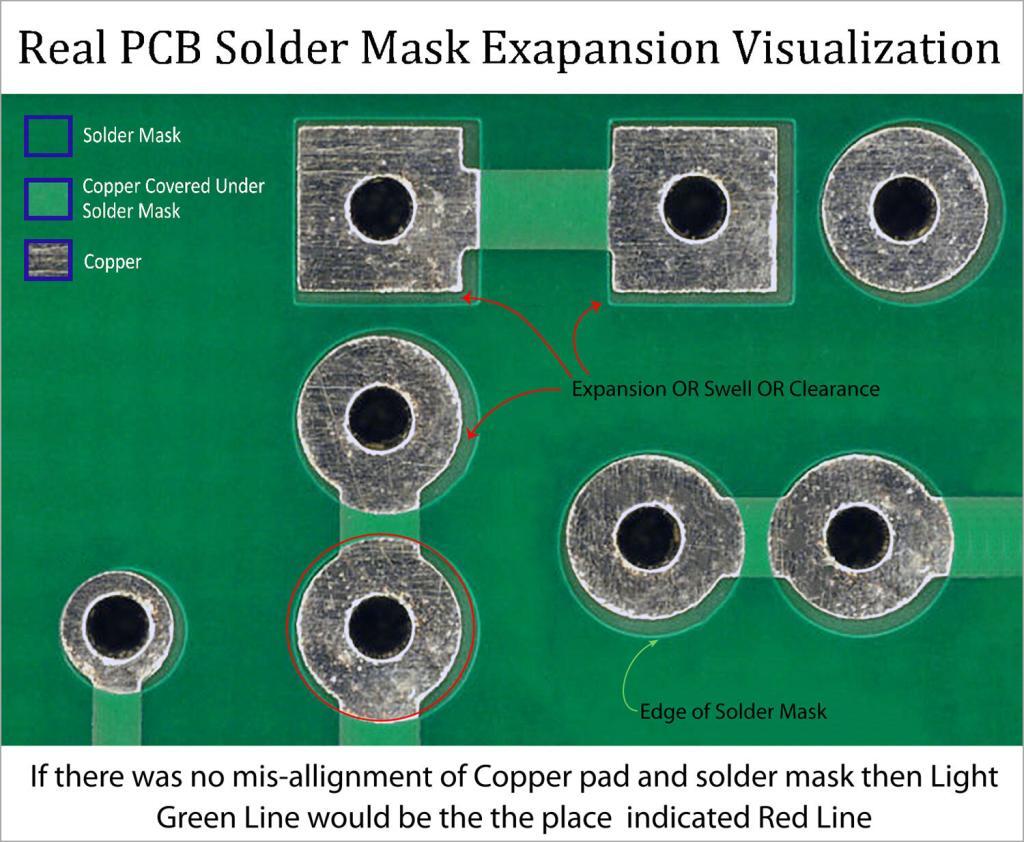

Solder Mask Expansion 1

La expansión de la máscara de soldadura, también conocida como alivio de la máscara de soldadura o barrera de la máscara de soldadura, se refiere al aumento deliberado de las aberturas en la capa protectora aplicada a placas de circuito impreso (PCB). Esta capa protectora, conocida como la máscara de soldadura, protege las trazas de cobre subyacentes contra el contacto accidental con soldadura durante el proceso de ensamblaje. Al expandir las aberturas de la máscara de soldadura, podemos lograr varios objetivos críticos para mejorar la confiabilidad del producto electrónico.

En primer lugar, la expansión de la máscara de soldadura asegura una cobertura adecuada de las uniones de soldadura. Garantiza que cada unión de soldadura en la PCB esté adecuadamente protegida y aislada de las uniones vecinas, evitando puentes de soldadura o cortocircuitos que pueden provocar mal funcionamiento o fallas.

En segundo lugar, la expansión de la máscara de soldadura minimiza el riesgo de puentes de soldadura, un fenómeno en el que la soldadura conecta involuntariamente elementos conductores adyacentes. Al expandir cuidadosamente la máscara de soldadura, se aumenta el espaciado entre las trazas de cobre, reduciendo la probabilidad de puentes de soldadura y mejorando la confiabilidad general del producto electrónico.

Además, la expansión de la máscara de soldadura proporciona protección contra factores ambientales que pueden comprometer la integridad de los componentes electrónicos. La máscara de soldadura expandida actúa como una barrera, evitando que la humedad, el polvo y los contaminantes entren en contacto con áreas sensibles de la PCB. La humedad puede causar corrosión y fuga eléctrica, mientras que el polvo y los contaminantes pueden interferir con el correcto funcionamiento del circuito.

Al sellar y proteger eficazmente los componentes de la PCB, la expansión de la máscara de soldadura garantiza que los productos electrónicos puedan resistir condiciones de funcionamiento desafiantes y mantener su confiabilidad con el tiempo.

En resumen, la expansión de la máscara de soldadura desempeña un papel crucial en mejorar la confiabilidad del producto electrónico. Al asegurar una cobertura adecuada de las uniones de soldadura, minimizar el riesgo de puentes de soldadura y proporcionar protección contra factores ambientales, este paso en el proceso de fabricación contribuye significativamente a la longevidad y rendimiento de los dispositivos electrónicos. Los fabricantes y diseñadores deben reconocer la importancia de la expansión de la máscara de soldadura e implementarla como parte integral de sus procesos de fabricación para entregar productos electrónicos de alta calidad y confiables a los consumidores.

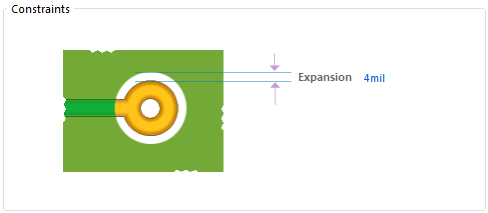

Solder Mask Expansion rule

Comprendiendo la Expansión de Máscara de Soldadura

Al adentrarnos en el mundo de la expansión de máscara de soldadura, es esencial primero comprender el concepto en sí. La expansión de máscara de soldadura se refiere al aumento deliberado de las aberturas de la máscara de soldadura, que se aplican a placas de circuito impreso (PCB). Esta capa protectora resguarda las trazas de cobre subyacentes y evita que la soldadura fluya hacia áreas no deseadas durante el proceso de ensamblaje. Al expandir las aberturas de la máscara de soldadura, podemos mejorar la confiabilidad y el rendimiento de los productos electrónicos.

Al expandir las aberturas de la máscara de soldadura, creamos una zona de protección alrededor de las trazas de cobre, proporcionando protección adicional contra problemas potenciales como puentes de soldadura y cortocircuitos. Esta expansión permite un ensamblaje más confiable y sólido, reduciendo el riesgo de fallas eléctricas y mejorando el rendimiento general del producto electrónico.

El papel de la máscara de soldadura en la protección de los componentes electrónicos

La capa de máscara de soldadura juega un papel vital en la protección de los componentes electrónicos en una PCB. Actúa como una barrera entre las sensibles trazas de cobre y el entorno externo, protegiendo contra diversas fuentes potenciales de daño.

En primer lugar, la máscara de soldadura proporciona aislamiento, evitando que las trazas de cobre adyacentes entren en contacto entre sí y causen cortocircuitos. Esto es especialmente importante en dispositivos electrónicos densamente empaquetados donde la proximidad de las trazas es alta.

En segundo lugar, la máscara de soldadura protege las trazas de cobre de factores ambientales como la humedad, el polvo y los contaminantes. La humedad, por ejemplo, puede corroer el cobre y degradar el rendimiento de los componentes electrónicos, lo que provoca mal funcionamiento o fallos. La máscara de soldadura actúa como una barrera contra la humedad, impidiendo que el agua u otros líquidos lleguen a las trazas y asegurando la fiabilidad a largo plazo del producto.

Además, la máscara de soldadura ofrece protección durante el proceso de soldadura. Actúa como una resistencia para evitar que la soldadura se adhiera a áreas donde no debe, como entre trazas cercanas o en áreas que no son almohadillas de soldadura. Esto evita los puentes de soldadura, que se producen cuando la soldadura forma conexiones no intencionadas entre trazas o almohadillas adyacentes, lo que potencialmente causa cortocircuitos y compromete la funcionalidad del dispositivo.

Explicación del concepto de expansión y sus beneficios

En el contexto de la máscara de soldadura, la expansión se refiere al aumento deliberado del tamaño de las aberturas de la máscara de soldadura. El propósito de esta expansión es crear un margen de error y proporcionar espacio adicional alrededor de las trazas de cobre.

Al expandir las aberturas de la máscara de soldadura, permitimos un proceso de soldadura más indulgente. Esto significa que incluso si hay pequeños desalineamientos o variaciones en la colocación de los componentes durante el ensamblaje, la máscara de soldadura expandida aún cubrirá las áreas previstas y evitará que la soldadura fluya hacia donde no debe. Proporciona una zona de protección que se adapta a pequeñas desviaciones, asegurando que las uniones de soldadura estén bien formadas y sean confiables.

Además, la expansión de la máscara de soldadura ayuda a mitigar el riesgo de puentes de soldadura. Las aberturas ampliadas reducen la probabilidad de que las uniones de soldadura adyacentes entren en contacto entre sí, minimizando la posibilidad de cortocircuitos y garantizando un aislamiento eléctrico adecuado.

Además, el concepto de expansión mejora la fabricabilidad. Proporciona una tolerancia para posibles variaciones en el proceso de fabricación, como desalineaciones durante la aplicación de la máscara de soldadura o ligeras variaciones en el tamaño de las trazas de cobre. Esta tolerancia contribuye al rendimiento y la calidad de la producción de PCB, reduciendo las posibilidades de defectos y aumentando la eficiencia general de la fabricación.

En resumen, la expansión de la máscara de soldadura es un paso crucial en la fabricación de PCB. Al ampliar las aberturas de la máscara de soldadura, mejoramos la protección de los componentes electrónicos, reducimos el riesgo de cortocircuitos y proporcionamos una tolerancia para las variaciones de fabricación. Esto se traduce en una mayor confiabilidad, funcionalidad y rendimiento de los productos electrónicos.

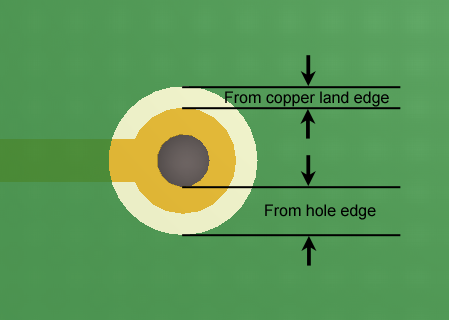

Solder Mask Expansion

La Importancia de la Expansión de la Máscara de Soldadura

La adecuada expansión de la máscara de soldadura es vital por diversas razones. En primer lugar, garantiza la cobertura de las uniones de soldadura, asegurando que cada unión esté adecuadamente protegida. Además, la expansión de la máscara de soldadura minimiza el riesgo de puentes de soldadura y cortocircuitos, los cuales pueden causar mal funcionamiento y fallos. Además, proporciona una barrera contra factores ambientales como la humedad, el polvo y los contaminantes que podrían comprometer la integridad de los componentes electrónicos.

Asegurar una Cobertura Adecuada de las Uniones de Soldadura

Una de las razones principales para la expansión de la máscara de soldadura es asegurar una cobertura adecuada de las uniones de soldadura en placas de circuito impreso (PCBs). Las uniones de soldadura son las conexiones entre los componentes electrónicos y la PCB, y su integridad es crucial para el funcionamiento confiable del producto. La expansión de la máscara de soldadura ayuda a lograr una cobertura consistente y confiable de las uniones de soldadura al crear una barrera protectora alrededor de las trazas de cobre expuestas.

Cuando las aperturas de la máscara de soldadura se expanden adecuadamente, se alinean precisamente con las almohadillas de cobre en la PCB. Esta alineación asegura que la pasta de soldadura, que se aplica durante el proceso de ensamblaje, se limite a las áreas designadas.

Como resultado, la pasta de soldadura se adhiere a las almohadillas de cobre y forma uniones de soldadura seguras y confiables. La cobertura adecuada de las uniones de soldadura ayuda a evitar problemas como el volumen insuficiente de soldadura o conexiones incompletas, los cuales pueden causar fallos en dispositivos electrónicos.

Minimizar el Riesgo de Puentes de Soldadura y Cortocircuitos

Los puentes de soldadura y los cortocircuitos representan riesgos significativos para la funcionalidad y confiabilidad de los productos electrónicos. Los puentes de soldadura ocurren cuando el exceso de soldadura conecta almohadillas o trazas adyacentes, formando conexiones eléctricas no deseadas. Los cortocircuitos, por otro lado, ocurren cuando dos o más caminos conductores entran en contacto, permitiendo el flujo no deseado de corriente.

La expansión de la máscara de soldadura desempeña un papel crucial en minimizar el riesgo de puentes de soldadura y cortocircuitos. Al expandir adecuadamente las aperturas de la máscara de soldadura, se aumenta la distancia entre las trazas y almohadillas de cobre adyacentes, reduciendo la probabilidad de conexiones de soldadura no deseadas. La máscara de soldadura expandida actúa como barrera, evitando que la soldadura fluya más allá de sus límites previstos durante el proceso de soldadura por reflujo.

Este espacio adicional proporcionado por la expansión de la máscara de soldadura también ayuda a prevenir cortocircuitos causados por polvo, residuos u otros contaminantes que se asientan en la superficie de la PCB. La máscara de soldadura actúa como capa protectora, evitando que partículas extrañas entren en contacto con las áreas conductoras y causen conexiones eléctricas no deseadas. Al minimizar el riesgo de puentes de soldadura y cortocircuitos, la expansión de la máscara de soldadura mejora significativamente la confiabilidad y el rendimiento de los productos electrónicos.

Proporcionar Protección contra Factores Ambientales

Los dispositivos electrónicos suelen estar expuestos a varios factores ambientales que pueden afectar negativamente su confiabilidad y funcionamiento. La humedad, el polvo, los productos químicos y las variaciones de temperatura se encuentran entre los elementos comunes que pueden causar daños o corrosión en los componentes electrónicos.

La expansión de la máscara de soldadura proporciona una capa adicional de protección contra estos factores ambientales. La máscara de soldadura expandida actúa como barrera, evitando que la humedad o los líquidos penetren en la superficie de la PCB y lleguen a las trazas o componentes de cobre subyacentes. La humedad puede causar corrosión, oxidación o fugas eléctricas, todo lo cual puede comprometer la confiabilidad del producto.

Además, la máscara de soldadura ofrece resistencia al polvo y a los contaminantes que pueden asentarse en la superficie de la PCB. Estos contaminantes pueden causar cortocircuitos o interferir con las señales eléctricas, lo que resulta en fallos o mal funcionamiento. La máscara de soldadura expandida restringe el acceso del polvo y los contaminantes a las áreas conductoras, reduciendo así el riesgo de tales problemas.

Además, la expansión de la máscara de soldadura puede proporcionar cierto grado de protección contra las variaciones de temperatura. La máscara de soldadura expandida ayuda a distribuir el calor de manera uniforme durante la soldadura y evita puntos calientes localizados, los cuales pueden estresar los componentes y afectar su confiabilidad. Además, ofrece cierto aislamiento contra temperaturas extremas, protegiendo los componentes de los choques térmicos o ciclos térmicos.

Al proporcionar protección contra la humedad, el polvo, los productos químicos y las variaciones de temperatura, la expansión de la máscara de soldadura mejora la durabilidad y confiabilidad de los productos electrónicos, especialmente en entornos operativos desafiantes.

En general, la expansión de la máscara de soldadura juega un papel vital al asegurar una cobertura adecuada de las uniones de soldadura, minimizar el riesgo de puentes de soldadura y cortocircuitos, y proporcionar protección contra factores ambientales. Estos beneficios contribuyen significativamente a la confiabilidad y el rendimiento general de los dispositivos electrónicos, haciendo de la expansión de la máscara de soldadura un paso crucial en el proceso de fabricación.
