La integridad de la señal es uno de los aspectos más críticos en el diseño de placas de circuito impreso (PCB), especialmente a medida que las velocidades de las señales digitales continúan aumentando en los dispositivos electrónicos modernos. Una mala gestión de la integridad de la señal puede provocar corrupción de datos, distorsión de señales y mal funcionamiento de los circuitos, lo que afecta gravemente el rendimiento y la fiabilidad de los sistemas electrónicos. Este artículo explora los factores que influyen en la integridad de la señal y ofrece consejos prácticos para optimizar la calidad de la señal en el diseño de PCB.

Factores Clave que Afectan la Integridad de la Señal

Varios factores pueden impactar negativamente la integridad de la señal en un diseño de PCB. Estos incluyen ruido, diafonía, reflexión e interferencias electromagnéticas (EMI). Cada uno de estos problemas puede degradar la señal transmitida, causando errores, retrasos o incluso la falla total de la comunicación entre los componentes del sistema.

1. Ruido:

El ruido es una interferencia eléctrica no deseada que puede alterar la señal deseada. Puede originarse en diversas fuentes, como fuentes de alimentación, circuitos cercanos o factores ambientales externos. El ruido degrada la integridad de la señal al introducir señales espurias o al perturbar la forma de onda original de la señal transmitida.

2. Diafonía:

La diafonía ocurre cuando las señales de una traza o cable interfieren con trazas adyacentes. Esto sucede cuando los campos eléctricos de las líneas de señal cercanas se influyen entre sí, lo que provoca un acoplamiento de señal no intencionado. La diafonía puede resultar en activaciones falsas o ruido en rutas de señal adyacentes, comprometiendo así la integridad de los datos.

3. Reflexión:

La reflexión es un fenómeno que ocurre cuando una señal encuentra un desajuste de impedancia a lo largo de su trayectoria. Cuando la impedancia de la traza de señal no coincide con la impedancia del material del PCB o los componentes conectados, parte de la señal se refleja de regreso hacia la fuente. Esto puede causar distorsión de la señal, desplazamientos de fase o incluso la pérdida total de datos si la señal reflejada interfiere con la señal entrante.

4. Interferencia Electromagnética (EMI):

La EMI es la interrupción causada por campos electromagnéticos externos. Estos campos pueden inducir corrientes en las trazas del PCB, provocando ruido y distorsión de la señal. Los circuitos de alta velocidad son particularmente susceptibles a la EMI, ya que sus rápidos cambios de conmutación generan señales de alta frecuencia que pueden irradiarse y afectar dispositivos electrónicos cercanos.

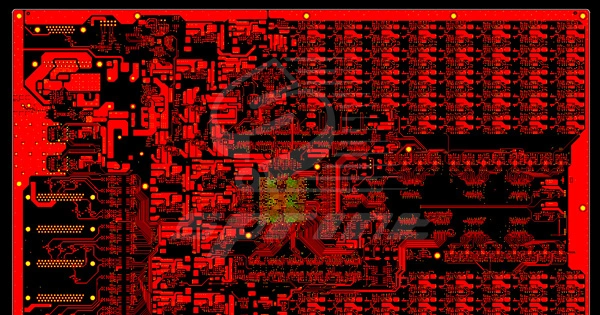

Integridad de la Señal

Consejos para Optimizar la Integridad de la Señal

Enrutamiento Diferencial: Utilizar pares diferenciales en señales de alta velocidad ayuda a minimizar el ruido y la interferencia externa. Mantener una distancia constante entre las trazas asegura un mejor control de la integridad de la señal.
Coincidencia de Impedancia: Asegurarse de que la impedancia de las trazas coincide con la impedancia de las líneas de transmisión y componentes conectados es fundamental para evitar la reflexión.
Técnicas de Conexión a Tierra: Implementar planos de tierra sólidos y bien distribuidos reduce el ruido y mejora la estabilidad de la señal. El uso adecuado de planos de tierra también ayuda a minimizar la EMI.
Reducción de la Diafonía: Aumentar el espaciado entre trazas de señal y evitar rutas paralelas prolongadas reduce el riesgo de diafonía.
Selección de Materiales de PCB: Utilizar materiales de baja pérdida y con constantes dieléctricas estables contribuye a mantener la calidad de la señal.

La integridad de la señal es esencial para garantizar el rendimiento óptimo de los sistemas electrónicos modernos. Al aplicar estrategias como enrutamiento diferencial, coincidencia de impedancia y técnicas de conexión a tierra, los diseñadores pueden minimizar los problemas de ruido, reflexión y diafonía, logrando así un diseño de PCB de alta calidad.

Consideraciones de Diseño para Optimizar la Integridad de la Señal

Para optimizar la integridad de la señal en el diseño de PCB, los diseñadores deben tener en cuenta factores como el enrutamiento de trazas, la selección de materiales, las técnicas de conexión a tierra y el control de impedancia. A continuación, se presentan algunas de las estrategias más efectivas para mejorar la calidad de la señal:

1. Enrutamiento de Pares Diferenciales

El enrutamiento diferencial es una de las formas más efectivas de mitigar el ruido y mejorar la integridad de la señal. En este método, dos señales complementarias se envían a través de trazas emparejadas. La ventaja de los pares diferenciales es que las señales cancelan el ruido en modo común. Es esencial mantener las trazas cercanas entre sí para garantizar que experimenten la misma impedancia y sean menos susceptibles al ruido y las interferencias.

2. Uso de Planos de Tierra

Un plano de tierra sólido debajo de las trazas de señal es esencial para minimizar el ruido y reducir la distorsión de la señal. El plano de tierra proporciona un camino de baja resistencia para el retorno de corriente, lo que ayuda a mantener la integridad de la señal. Además, protege las señales sensibles de las interferencias electromagnéticas externas (EMI) y reduce la posibilidad de diafonía. Un plano de tierra continuo proporciona una referencia de voltaje estable, mejorando el rendimiento de las señales de alta velocidad.

3. Coincidencia de Impedancia

Los desajustes de impedancia son una de las principales causas de reflexión de señal. Asegurarse de que la impedancia de las trazas coincida con la impedancia de los componentes y conectores conectados minimiza las reflexiones. Esto se logra mediante la selección cuidadosa del ancho de las trazas, el enrutamiento de impedancia controlada y la elección de materiales de PCB con propiedades dieléctricas conocidas y consistentes.

4. Minimización de Longitudes de Trazas

Las trazas de señal más largas son más susceptibles al ruido y la degradación de la señal. Mantener las longitudes de traza lo más cortas posible optimiza el camino de la señal y reduce la probabilidad de reflexiones e interferencias. Además, esto disminuye los efectos de la inductancia y capacitancia parásitas, que pueden afectar la sincronización y la integridad de la señal en circuitos de alta velocidad.

5. Terminación de Señales

La terminación de señales es otra técnica clave para evitar reflexiones en diseños de PCB de alta velocidad. Una terminación adecuada asegura que las señales sean absorbidas correctamente al final de la línea de transmisión, evitando reflexiones hacia la fuente. Los métodos comunes de terminación incluyen terminación en serie, paralela y resistiva, dependiendo de los requisitos específicos de la señal y el diseño del PCB.

6. Condensadores de Desacoplo

Los condensadores de desacoplo son fundamentales para proporcionar una fuente de alimentación estable y reducir las fluctuaciones de voltaje que pueden interferir con la integridad de la señal. Estos condensadores filtran el ruido de alta frecuencia de las líneas de alimentación y mantienen constante el voltaje de la señal, evitando su degradación debido a problemas relacionados con la alimentación.

7. Selección de Materiales de PCB

El material utilizado en la fabricación del PCB tiene un impacto significativo en la integridad de la señal. Para circuitos de alta velocidad, es fundamental seleccionar materiales con baja pérdida de señal y propiedades dieléctricas consistentes, como Rogers o Teflón. Estos materiales garantizan que las señales mantengan su integridad en distancias largas y reducen los efectos de desajuste de impedancia.

8. Blindaje

En ciertos diseños de PCB de alta velocidad, el blindaje puede ser necesario para proteger señales sensibles de interferencias electromagnéticas externas. El blindaje se logra mediante el uso de recintos conductores o trazas de cobre que rodean las señales críticas. Esta técnica proporciona una barrera que evita que la EMI afecte el camino de la señal y ayuda a mantener la integridad de la señal en entornos ruidosos.

Conclusión

Optimizar la integridad de la señal en el diseño de PCB es un aspecto crítico para garantizar el rendimiento fiable de los sistemas electrónicos de alta velocidad. Al abordar problemas como el ruido, la diafonía, la reflexión y las EMI, e implementar estrategias como el enrutamiento diferencial, las técnicas de conexión a tierra y la coincidencia de impedancia, los diseñadores pueden mejorar significativamente la calidad y fiabilidad de las señales.

A medida que crece la demanda de sistemas electrónicos más rápidos y eficientes, comprender cómo optimizar la integridad de la señal será un factor clave en el éxito del diseño de PCB. SprintPCB, como fabricante líder de PCBs de alta calidad, ofrece a sus clientes la experiencia y capacidades avanzadas de diseño necesarias para crear PCBs fiables y de alto rendimiento en una amplia gama de aplicaciones.
