A medida que los dispositivos electrónicos evolucionan, la demanda de placas de circuito más compactas y sofisticadas sigue aumentando. Las PCB multicapa, especialmente las PCB de 10 capas, se están convirtiendo en esenciales para aplicaciones de alto rendimiento y diseño compacto en industrias que van desde las telecomunicaciones hasta la automoción. SprintPCB, un destacado fabricante de PCB de 10 capas, ofrece soluciones de fabricación de PCB fiables y de alta calidad, adaptadas a las necesidades de sistemas electrónicos complejos.

En este artículo, explicaremos qué es una PCB de 10 capas, las consideraciones clave de diseño, los beneficios de las PCB de 10 capas, sus aplicaciones y por qué SprintPCB es su fabricante de confianza para PCB multicapa.

¿Qué es una PCB de 10 capas?

Una PCB de 10 capas es una placa de circuito impreso multicapa compuesta por diez capas conductoras separadas por materiales aislantes (dieléctricos). Estas capas incluyen capas de señal, planos de alimentación y planos de tierra, interconectadas por vías (conexiones verticales). Esta configuración permite que la PCB maneje circuitos complejos, señales de alta velocidad y una distribución de potencia mejorada, manteniendo un diseño compacto.

El apilamiento típico de una PCB de 10 capas incluye los siguientes componentes:

Capas de señal: donde se enrutan las trazas eléctricas.

Planos de alimentación: responsables de distribuir energía en toda la placa.

Planos de tierra: garantizan una referencia de voltaje estable y reducen la interferencia electromagnética (EMI).

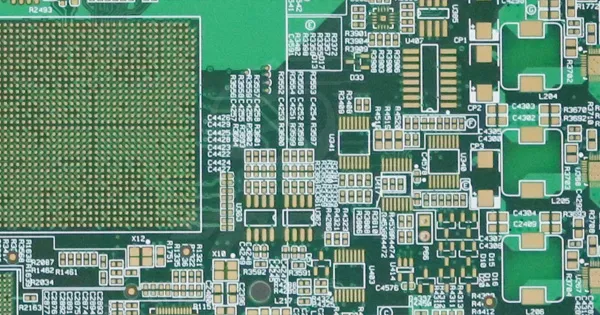

fabricante de PCB de 10 capas

Consideraciones clave de diseño para las PCB de 10 capas

El diseño de una PCB de 10 capas requiere una planificación cuidadosa para asegurar un rendimiento óptimo. Como fabricante profesional de PCB de 10 capas, SprintPCB garantiza que nuestro proceso de fabricación cumpla con todos los requisitos de diseño esenciales. Algunas consideraciones importantes incluyen:

Configuración del apilamiento de capas:

La elección correcta del apilamiento es crucial para lograr el rendimiento eléctrico deseado. Colocar capas de señal entre los planos de alimentación y tierra ayuda a minimizar el ruido y la interferencia.

Selección de vías:

Las vías ciegas, enterradas y pasantes pueden optimizar el diseño según los requisitos de la aplicación, conectando capas externas con internas sin atravesar toda la placa.

Integridad de señal y control de EMI:

Para mantener la integridad de la señal, es importante reducir la longitud de la ruta de la señal, enrutar pares diferenciales de manera cercana y usar un control adecuado de impedancia.

Ventajas de las PCB de 10 capas

Las PCB de 10 capas ofrecen varias ventajas sobre las PCB de menor capa, lo que las convierte en ideales para aplicaciones donde el rendimiento, la fiabilidad y el espacio son esenciales. Como fabricante de PCB de 10 capas de confianza, SprintPCB ofrece:

Mayor densidad de circuitos:

Las PCB de 10 capas permiten incorporar más componentes en un espacio reducido, perfecto para dispositivos modernos compactos.

Mejor integridad de la señal:

Con más capas para enrutar, se gestiona mejor la señal, reduciendo interferencias y garantizando transmisiones precisas.

Mejor gestión térmica:

Estas PCB ofrecen una mejor disipación de calor, evitando puntos calientes y prolongando la vida útil de los componentes.

Aplicaciones de las PCB de 10 capas

Debido a su complejidad y versatilidad, las PCB de 10 capas se utilizan ampliamente en sectores como:

Telecomunicaciones:

En sistemas de telecomunicaciones, donde la transferencia de datos de alta velocidad es crítica.

Aeroespacial y defensa:

Utilizadas en sistemas de radar, equipos de navegación y dispositivos de comunicación.

Electrónica automotriz:

Clave en sistemas avanzados de asistencia al conductor (ADAS) y tecnologías de vehículos eléctricos.

¿Por qué elegir SprintPCB como su fabricante de PCB de 10 capas?

SprintPCB es un fabricante de PCB de 10 capas con amplia experiencia en la producción de PCB multicapa de alta calidad para diversas industrias. Ofrecemos:

Fabricación de precisión:

Usamos tecnología avanzada para garantizar que cada PCB de 10 capas cumpla con los más altos estándares de calidad.

Personalización:

Trabajamos estrechamente con nuestros clientes para adaptar los diseños a sus necesidades específicas.

Entrega rápida:

Aseguramos procesos eficientes de producción sin comprometer la calidad, cumpliendo plazos ajustados.

Soluciones rentables:

Ofrecemos precios competitivos sin sacrificar la calidad, siendo su mejor opción como fabricante de PCB de 10 capas.
