¿Qué es el ensamblaje SMT?

La tecnología de montaje superficial (SMT) es un método de ensamblaje electrónico donde los componentes electrónicos se montan directamente sobre la superficie de una placa de circuito impreso (PCB) sin necesidad de las técnicas tradicionales de orificios pasantes. En comparación con la tecnología de orificios pasantes, SMT simplifica el proceso de producción, reduce la necesidad de perforación y el uso de conductores complejos, lo que permite fabricar dispositivos electrónicos más pequeños y compactos.

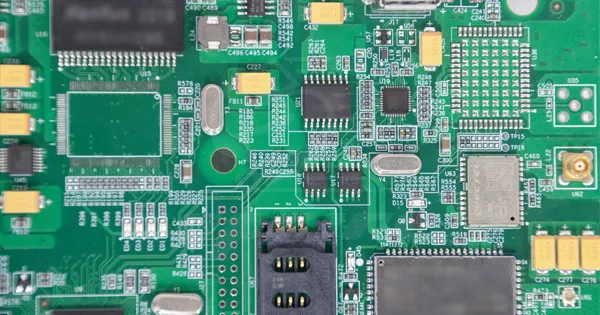

ensamblaje SMT

Proceso de ensamblaje SMT

El ensamblaje SMT se caracteriza por altos niveles de automatización, lo que permite la colocación rápida y precisa de los componentes en las PCBs. Este proceso involucra varios pasos clave:

Aplicación de pasta de soldadura:

Las almohadillas de soldadura se preparan con pasta de soldadura, que se aplica utilizando un proceso de estarcido que se asemeja a la impresión en serigrafía. El esténcil asegura la aplicación precisa de soldadura en las áreas donde se colocarán los dispositivos de montaje en superficie (SMD). La pasta de soldadura actúa como adhesivo y conductor, permitiendo que los componentes se adhieran de manera segura a la placa.

Colocación automática de componentes:

Una vez aplicada la pasta de soldadura, máquinas altamente especializadas colocan los componentes en la placa con extrema precisión. Los componentes se alimentan a la máquina mediante carretes o bandejas, y la máquina alinea y coloca cada componente en las almohadillas de soldadura correspondientes. Este nivel de automatización elimina la colocación manual, reduciendo los errores humanos y aumentando la velocidad de producción.

Soldadura por reflujo:

El siguiente paso es la soldadura por reflujo, donde toda la placa se calienta para fundir la pasta de soldadura y crear una unión permanente entre los componentes y la PCB. Se utilizan hornos de reflujo para lograr esto, y se pueden emplear varios métodos, como:

– Reflujo por infrarrojo: Este método utiliza radiación infrarroja para calentar la soldadura.

– Reflujo por convección: El aire caliente circula dentro del horno para transferir el calor de manera uniforme.

– Reflujo en fase de vapor: Un líquido vaporizado transfiere el calor a la soldadura, proporcionando un control preciso de la temperatura.

Cada método tiene sus ventajas y desventajas, especialmente cuando se consideran aspectos ambientales como la soldadura sin plomo, que requiere temperaturas más altas.

Ensamblaje en ambas caras:

Si el diseño de la PCB requiere componentes en ambos lados, el proceso se repite para el lado opuesto. Se debe tener cuidado para garantizar que los componentes del primer lado no se dañen durante la segunda ronda de calentamiento. Los componentes sensibles al calor pueden añadirse más tarde para evitar la exposición al proceso de reflujo.

Limpieza y eliminación de residuos:

Después de la soldadura, las PCBs a menudo contienen residuos de flujo o soldadura que pueden causar cortocircuitos si no se eliminan. Se utilizan procesos de limpieza para eliminar el exceso de material, dejando las placas libres de contaminación.

Inspección y pruebas:

El ensamblaje SMT involucra rigurosas inspecciones y pruebas para garantizar la calidad. Los sistemas de inspección óptica automatizada (AOI) comparan el producto final con una imagen de referencia para detectar problemas como componentes desalineados, soldadura insuficiente o piezas faltantes. Además, se realizan pruebas funcionales para verificar que el circuito funcione correctamente antes de su envío.

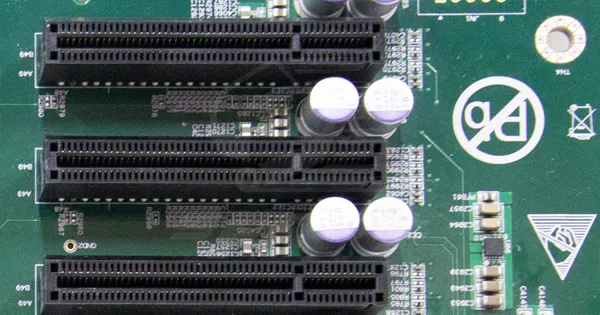

fabricación de PCBA

Beneficios del ensamblaje SMT en la fabricación de PCBA

La tecnología de montaje superficial (SMT) ofrece varias ventajas notables en la fabricación de PCBA, particularmente en lo que respecta a la eficiencia, la reducción de costos y la flexibilidad de diseño en la producción en masa. A continuación se describe un resumen de estos beneficios:

Reducción de costos

SMT reduce significativamente los costos de producción al simplificar el proceso de fabricación. La tecnología tradicional de orificios pasantes requiere perforar e insertar los conductores de los componentes, lo cual es un proceso que consume tiempo y aumenta los costos de fabricación. SMT elimina la mayoría de los requisitos de perforación, lo que hace que el proceso sea más eficiente. Además, los componentes SMT son más pequeños y livianos, lo que reduce el consumo de materias primas, generando un mayor ahorro de costos.

Dispositivos más pequeños y livianos

SMT permite montar componentes en ambos lados de la PCB, lo que aumenta considerablemente la densidad de los componentes y la flexibilidad del diseño. El tamaño reducido de los componentes SMT permite que los diseños de PCBA sean más compactos, lo cual es crucial en industrias como los teléfonos inteligentes, tabletas, dispositivos portátiles y aeroespacial, donde la miniaturización y la alta eficiencia son esenciales.

Automatización y consistencia

El proceso de ensamblaje SMT está altamente automatizado, utilizando maquinaria para colocar y soldar los componentes con precisión. El equipo SMT moderno puede colocar decenas de miles de componentes por hora con gran precisión, acelerando la producción y reduciendo errores y defectos. Esta automatización mejora la consistencia en la producción, asegurando calidad y estabilidad en la fabricación a gran escala.

Mejora del rendimiento eléctrico

Los componentes SMT son típicamente más pequeños y tienen conductores más cortos, lo que reduce la resistencia e inductancia en el circuito, mejorando la transmisión de la señal y el rendimiento eléctrico general. Esta ventaja es especialmente importante para aplicaciones de alta frecuencia, como las comunicaciones 5G, centros de datos y dispositivos de computación de alto rendimiento.

Mayor flexibilidad de diseño

SMT elimina la necesidad de orificios pasantes, lo que permite a los diseñadores montar componentes en ambos lados de la PCB. Esto ofrece mayor libertad de diseño, haciendo que los circuitos sean más compactos y eficientes, y permitiendo la integración de funciones más avanzadas, especialmente en dispositivos con espacio limitado. Además, los componentes SMT pueden coexistir con los componentes de orificios pasantes, acomodando diseños que requieren mayor resistencia mecánica o gestión térmica.

Escalabilidad para la producción en masa

El alto nivel de automatización de SMT lo hace altamente escalable, lo que permite a los fabricantes de PCBA aumentar la producción sin comprometer la calidad. Esta escalabilidad es crucial para industrias como la electrónica de consumo y la fabricación automotriz, donde se pueden producir millones de unidades anualmente. SMT ofrece una solución eficiente para operaciones a gran escala con tasas mínimas de defectos.

El ensamblaje SMT ha revolucionado el proceso de fabricación de PCBA, ofreciendo beneficios que van más allá del ahorro de costos y la automatización. SMT se ha convertido en la base de la fabricación electrónica moderna debido a su capacidad para producir circuitos más pequeños, livianos y complejos.
