El enrutamiento de PCB es el proceso central para conectar los componentes electrónicos en una placa de circuito impreso, determinando la eficiencia y precisión de la transmisión de señales eléctricas entre los componentes. Las rutas de señal actúan como «autopistas de alta velocidad», transportando la información y asegurando la comunicación fluida entre los componentes. Un buen enrutamiento de PCB no solo mantiene la integridad de la señal, sino que también previene interferencias y interrupciones de señal, garantizando la estabilidad y confiabilidad del sistema completo.

Principios Básicos del Enrutamiento de PCB

1. Optimización de Rutas de Señal: Las rutas en un PCB actúan como conductos para las señales eléctricas, asegurando que el voltaje o la corriente se propaguen de manera eficiente entre las diferentes partes del circuito. El diseño de las rutas de señal debe considerar la distancia más corta, el menor número de agujeros pasantes y un ancho adecuado para evitar desajustes de impedancia y reflexiones de señal.

2. Diseño de Capas de Alimentación y Tierra: Las capas de alimentación y tierra son cruciales en el diseño de PCB. Mantener las capas de alimentación y tierra simétricas y centradas ayuda a reducir la interferencia electromagnética (EMI) y mantener la estabilidad mecánica de la placa. Además, proporcionar capas de enrutamiento dedicadas para señales críticas puede reducir el área de retorno y garantizar la calidad de la señal.

3. Enrutamiento de Pares Diferenciales y Señales de Reloj: Las señales diferenciales de alta velocidad requieren que las longitudes de las rutas sean iguales para mantener el equilibrio de impedancia y minimizar el deslizamiento. Para señales de reloj y otras señales críticas, el enrutamiento con impedancia controlada y el emparejamiento adecuado de longitudes son cruciales para evitar incertidumbres de temporización y desalineación de señales.

Equilibrio entre Enrutamiento Manual y Automático

Enrutamiento Manual: Requiere que el diseñador trace las rutas personalmente, permitiendo un control preciso sobre la ubicación y longitud de cada ruta. Aunque este método puede optimizar las rutas de señal clave y reducir las interferencias, es laborioso y menos eficiente para diseños complejos.

Enrutamiento Automático: Depende de algoritmos en software de diseño de PCB para generar rápidamente las rutas de conexión, mejorando la eficiencia y consistencia del diseño, especialmente para diseños simples o conexiones básicas. Sin embargo, el enrutamiento automático puede presentar problemas como rutas demasiado largas, problemas de integridad de la señal y una disposición inadecuada de los componentes, y no se desempeña bien en diseños de alta densidad.

Aunque las herramientas de enrutamiento automático mejoran la eficiencia, el enrutamiento manual sigue siendo insustituible en diseños complejos, especialmente en circuitos de alta frecuencia o placas multicapa. Los diseñadores a menudo combinan el enrutamiento automático y manual para asegurar la integridad de la señal en las partes críticas del circuito y la estabilidad del sistema.

Importancia del Enrutamiento de PCB

1. Mejora del Rendimiento y Estabilidad del Circuito: Un enrutamiento bien diseñado asegura la transmisión eficiente de señales entre los componentes, reduciendo el retraso y la distorsión, lo que mejora la velocidad y capacidad de respuesta general del circuito.
2. Optimización de la Integridad de la Señal: Un enrutamiento correcto mantiene la calidad de la señal eléctrica, previene la distorsión y asegura la transmisión precisa de la información, especialmente en circuitos de alta velocidad.
3. Reducción de Interferencias y Acoplamiento: Un enrutamiento efectivo reduce el riesgo de interferencia electromagnética y acoplamiento, protegiendo la calidad de la señal al mantener una separación adecuada entre las rutas y evitar componentes sensibles.
4. Mantenimiento de la Confiabilidad: Un PCB con un enrutamiento cuidadoso reduce las reflexiones de señal, el ruido y la insuficiencia de distribución de energía, asegurando un suministro eléctrico estable para los componentes y evitando el mal funcionamiento o el fallo prematuro.

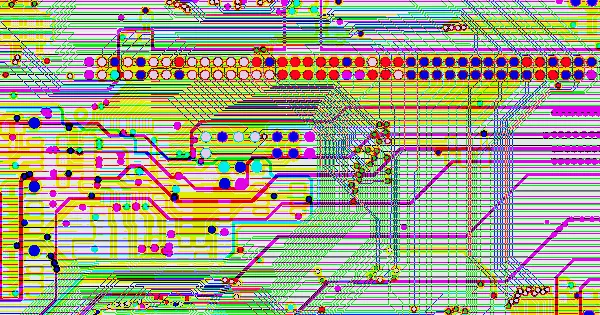

Enrutamiento de PCB

Consecuencias de un Enrutamiento Deficiente

1. Distorsión y Retraso de Señales: Un enrutamiento deficiente puede causar desajustes de impedancia, reflexiones de señal o rutas demasiado largas, provocando cambios en la forma de onda de la señal y problemas de temporización que afectan la comunicación de los componentes y el rendimiento del circuito.
2. Interferencias y Ruido: Un enrutamiento incorrecto puede hacer que las rutas sean susceptibles a interferencias de componentes adyacentes o fuentes externas, introduciendo ruido y reduciendo la calidad de la señal, lo que lleva a errores en la transmisión de datos.
3. Reducción de la Confiabilidad: Un circuito con un mal enrutamiento es más propenso a fallos, con posibles caídas de voltaje inesperadas, problemas de disipación de calor o conexiones dañadas, lo que puede llevar a fallos del dispositivo o disminución del rendimiento.

Principios y Métodos de Enrutamiento de PCB

Los principios y métodos de enrutamiento de PCB y su aplicación en el procesamiento de señales de alta velocidad, junto con algunas sugerencias prácticas para ayudar a los diseñadores a mejorar el diseño de PCB.

1. Prioridades de Enrutamiento y Tipos de Señales:

En el diseño de PCB, los diferentes tipos de señales necesitan ser priorizados. Señales críticas como señales analógicas débiles, señales de alta velocidad y señales de reloj deben ser enrutadas primero. Estas señales son sensibles al ruido y las interferencias, por lo que el enrutamiento debe hacerse con cuidado especial. En comparación con otras señales, estas señales críticas requieren capas de enrutamiento dedicadas y el área mínima de retorno. Para garantizar la calidad de la señal, se recomienda enrutamiento manual preferido, apantallamiento y aumento de distancias de seguridad.

2. Diseño de Rutas de Tierra y Alimentación:

El ancho de las rutas de tierra debe ser mayor que el de las rutas de alimentación, y el ancho de las rutas de alimentación debe ser mayor que el de las rutas de señal. Para una placa con cobre de 1 onza, un ancho de ruta de 1 mm generalmente puede soportar una corriente de 1 A. Las rutas de tierra deben estar densamente dispuestas y, siempre que sea posible, paralelas a las rutas de señal para reducir la interferencia y el ruido, asegurando la integridad de la señal.

3. Evitación y Aislamiento en el Enrutamiento:

En el diseño de PCB, es crucial evitar mezclar rutas de señal con rutas de alimentación. Las rutas de señal deben estar lo más alejadas posible de las rutas de alimentación para evitar la interferencia del ruido de alimentación. Especialmente para señales de alta frecuencia, el enrutamiento debe ser corto y recto para reducir el retraso y la pérdida de transmisión de señal. Las rutas de tierra y alimentación también deben estar separadas para evitar interferencias mutuas, especialmente en circuitos de alta potencia y alta frecuencia.

4. Enrutamiento de Osciladores y Señales Sensibles:

El enrutamiento alrededor del oscilador (cristal) debe evitar áreas en blanco, especialmente en su parte inferior y lejos de la sección de alimentación. Esto se debe a que la interferencia entre la alimentación y el reloj puede distorsionar la señal del reloj, afectando la estabilidad del circuito. Del mismo modo, las señales sensibles (como las señales analógicas) y las señales digitales deben estar separadas en la medida de lo posible. La separación de tierras analógicas y digitales se puede lograr mediante inductores o resistencias de cero ohmios para evitar la interferencia entre señales.

5. Evitar Rutas en Ángulo Recto y Ángulos Agudos:

En el procesamiento de señales de alta velocidad, las rutas en ángulo recto y ángulos agudos pueden causar variaciones en el ancho de la línea de transmisión, provocando discontinuidades de impedancia. Los ángulos rectos pueden actuar como cargas capacitivas en la línea de transmisión, ralentizando el tiempo de subida de la señal, especialmente en aplicaciones de alta velocidad y alta frecuencia. Los ángulos rectos también pueden causar interferencia electromagnética (EMI), por lo que se debe evitar en el diseño. Si es necesario doblar las rutas, se recomienda usar ángulos de 135°.

6. Enrutamiento de Pares Diferenciales:

Los pares diferenciales son un tipo de línea de señal relativa utilizada para la transmisión de datos, cuyo diferencial de voltaje se utiliza para la transmisión de señales. El enrutamiento de pares diferenciales debe mantener la longitud de las dos líneas igual, con rutas similares y lo más cerca posible para reducir la interferencia de modo común. Los pares diferenciales deben estar separados de las señales de un solo extremo para evitar cruces o superposiciones que introduzcan interferencias.

7. Minimización del Área del Bucle de Señal:

El área del bucle formada por las señales y su retorno debe ser lo más pequeña posible. Cuanto menor sea el área del bucle, menor será la posibilidad de irradiación externa y la recepción de interferencias externas. En el diseño, se debe verificar cuidadosamente para asegurarse de que la tierra de señal no esté dividida; si es necesario, se deben colocar agujeros pasantes de tierra y proporcionar rutas de retorno de señal adecuadas para evitar problemas.

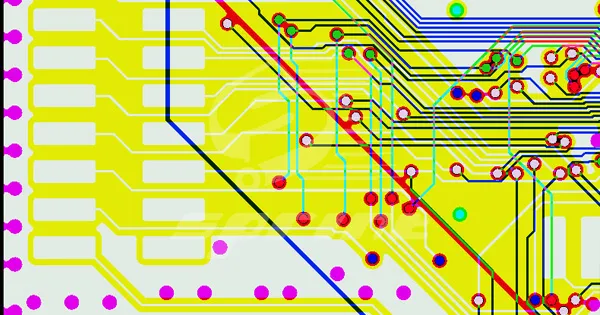

PCB router

Sugerencias Prácticas para Mejorar el Diseño de PCB

1. Utilizar Herramientas de Simulación y Análisis:

Antes de finalizar el diseño, es recomendable utilizar herramientas de simulación y análisis para verificar el rendimiento de las rutas de señal, asegurando que se cumplan los requisitos de integridad de la señal y evitando posibles problemas.

2. Considerar el Enrutamiento en Etapas:

Al diseñar circuitos complejos, se puede dividir el diseño en etapas, comenzando por las rutas de señal críticas y luego agregando rutas adicionales, para asegurar la optimización y evitar la sobrecarga en el diseño.

3. Revisar el Diseño con Regularidad:

Es importante revisar y verificar el diseño periódicamente durante el proceso de enrutamiento, para detectar y corregir errores antes de la fabricación final.

4. Mantener una Buena Comunicación con los Ingenieros de Fabricación:

La colaboración con los ingenieros de SprintPCB, un fabricante líder de PCB, y la comprensión de sus recomendaciones pueden ayudar a prevenir problemas durante la producción y mejorar la calidad del PCB final.

En conclusión, el enrutamiento de PCB es una tarea crítica en el diseño de circuitos electrónicos que impacta directamente en el rendimiento y la confiabilidad del sistema. Aplicar principios sólidos y métodos adecuados, junto con una revisión y validación minuciosa, es fundamental para lograr un diseño de PCB exitoso y eficiente. Con una planificación cuidadosa y la aplicación de prácticas recomendadas, los diseñadores pueden mejorar significativamente la calidad y el rendimiento de sus placas de circuito impreso. SprintPCB, como un experimentado fabricante de PCB, está comprometido a apoyar a los diseñadores en cada etapa del proceso, garantizando productos de alta calidad que cumplen con los más altos estándares de la industria.
