Diseñar circuitos de PCB de RF es un aspecto crucial y complejo de la ingeniería electrónica, cuyo rendimiento afecta directamente el funcionamiento general del sistema. Las características de alta frecuencia de las señales RF imponen estrictos requisitos en el diseño del circuito. Este artículo profundizará en los principios clave del diseño de circuitos de PCB de RF, ayudando a los diseñadores a optimizar sus proyectos en aplicaciones reales para garantizar que el circuito funcione como se espera.

1. Integridad de la Señal: Optimización de las Rutas de Señal de Alta Frecuencia

En los circuitos de PCB de RF, la integridad de la señal (SI) es uno de los problemas centrales. Debido a la alta frecuencia de las señales RF, incluso pequeños errores de diseño pueden causar reflexión, pérdida o retraso de la señal, afectando en última instancia el rendimiento del circuito.

1.1 Diseño de Ruta Corta

En el diseño de PCB de RF, las líneas de señal RF deben mantenerse lo más cortas posible. Esto se debe a que las rutas más largas aumentan el retraso de la transmisión, y la transmisión de señales a mayores distancias puede fácilmente causar reflexión y pérdida por radiación. Una ruta corta no solo reduce el tiempo de transmisión, sino que también minimiza los efectos de la inductancia y capacitancia parásita causados por la longitud de la línea, mejorando así la integridad de la señal.

1.2 Coincidencia de Impedancia

La falta de coincidencia de impedancia en los circuitos de PCB de RF puede causar reflexión de la señal, afectando la estabilidad de la señal. Por lo tanto, es crucial asegurarse de que la impedancia característica de la traza coincida con la impedancia de carga en el diseño. Esto generalmente se logra ajustando el ancho de la traza, el grosor del material dieléctrico y el espaciado de las trazas. Una coincidencia precisa de la impedancia puede minimizar la reflexión, haciendo que la transmisión de la señal sea más estable.

1.3 Ángulos de Trazado

Al enrutar señales RF en un PCB de RF, se deben evitar los giros en ángulo recto, ya que los ángulos rectos causan reflexión de la señal y aumentan la pérdida de transmisión. En su lugar, se recomienda usar curvas de 45 grados o más suaves, que reducen la reflexión de la señal en las esquinas y disminuyen la pérdida de alta frecuencia.

2. Integridad de la Potencia: Diseño de un Suministro de Energía Estable

La integridad de la potencia (PI) es tan importante como la integridad de la señal en los circuitos de PCB de RF. Un suministro de energía estable no solo afecta la estabilidad general del circuito, sino que también impacta directamente la calidad de la señal RF.

2.1 Selección y Ubicación de Capacitores de Desacoplo

En los circuitos de PCB de RF, los capacitores de desacoplo deben colocarse cerca de cada nodo crítico del suministro de energía. Estos capacitores filtran el ruido de alta frecuencia del suministro, proporcionando una señal de energía limpia al circuito. Al diseñar el trazado, los capacitores de desacoplo deben colocarse lo más cerca posible de los pines de alimentación para minimizar el impacto de la inductancia parásita.

2.2 Diseño del Plano de Alimentación y Tierra

Para asegurar la estabilidad de la energía en el diseño de PCB de RF, el plano de alimentación y el plano de tierra deben estar estrechamente acoplados, reduciendo la inductancia parásita del suministro de energía y minimizando el impacto del ruido de la energía en las señales. Un plano de alimentación y tierra estrechamente acoplados también forman una ruta de baja impedancia, asegurando la estabilidad del suministro de energía durante la operación a alta velocidad.

2.3 Diseño de la Red de Distribución de Energía (PDN)

La PDN es una parte crucial del diseño de PCB de RF, responsable de distribuir energía desde el módulo de energía a cada parte del circuito. Al diseñar la PDN, se debe considerar la distribución de energía, la colocación de capacitores de desacoplo y el acoplamiento entre las capas de alimentación y tierra para asegurar la integridad y estabilidad de la señal de energía.

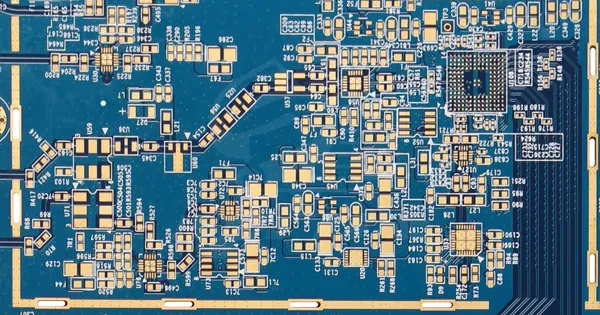

circuitos de PCB de RF

3. Diseño del Plano de Tierra: Optimización de las Rutas de Retorno de Señal

El plano de tierra en los circuitos de PCB de RF no solo proporciona una ruta de retorno de corriente, sino que también actúa como un escudo e aísla la interferencia electromagnética. Un plano de tierra bien diseñado puede mejorar efectivamente la inmunidad a la interferencia del circuito.

3.1 Mantenimiento de la Integridad del Plano de Tierra

Los diseñadores deben evitar dividir el plano de tierra en el diseño de PCB de RF, ya que interrumpe la ruta de retorno de la señal, lo que lleva a un aumento en la longitud de la ruta de retorno, causando reflexión e interferencia de la señal. Por lo tanto, es crucial mantener la continuidad e integridad del plano de tierra, especialmente en áreas con señales densas, donde el plano de tierra no debe ser cortado por vías u otras trazas.

3.2 Diseño de PCB Multicapa

En circuitos de PCB de RF de alta densidad, el uso de PCBs multicapa puede separar efectivamente las capas de señal de las capas de tierra, reduciendo la diafonía de señales e interferencia electromagnética. En tales diseños, los planos de alimentación y tierra suelen colocarse en capas adyacentes para formar un buen acoplamiento, reduciendo aún más la interferencia electromagnética.

3.3 Acoplamiento Entre la Capa de Señal y la Capa de Tierra

Un acoplamiento estrecho entre las capas de señal y tierra en el diseño de PCB de RF puede reducir los efectos de la inductancia y capacitancia parásita en las señales, acortar la ruta de retorno de la señal y asegurar la estabilidad de la señal. Por lo tanto, en el diseño, la distancia entre la capa de señal y la capa de tierra debe ser lo más cercana posible para mejorar la confiabilidad de la transmisión de señales.

4. Interferencia Electromagnética y Compatibilidad (EMI/EMC): Control del Entorno Electromagnético

Los circuitos de PCB de RF, que operan en entornos de alta frecuencia, son susceptibles a la interferencia electromagnética (EMI) y también pueden ser fuentes de ruido electromagnético. Un buen diseño de EMI/EMC puede reducir la interferencia electromagnética y asegurar que el circuito funcione correctamente.

4.1 Medidas de Blindaje

En los circuitos de PCB de RF, el blindaje es una de las formas más efectivas de prevenir la interferencia electromagnética. Al usar blindajes metálicos en el circuito o agregar capas de blindaje en el diseño de PCB, se puede aislar el ruido electromagnético entre el circuito y el entorno externo. Además, se pueden agregar líneas de blindaje en áreas sensibles para mejorar aún más la capacidad de anti-interferencia.

4.2 Aplicación de Filtros

En el diseño de PCB de RF, a menudo se necesitan filtros en nodos clave, especialmente en entradas de energía o rutas de señales sensibles. Los filtros pueden suprimir efectivamente el ruido de alta frecuencia, evitando que se propague dentro del circuito, mejorando así la compatibilidad electromagnética del circuito.

4.3 Evitar el Acoplamiento de Ruido

En el diseño de PCB de RF, las líneas de señal ruidosas no deben correr paralelas ni cruzarse con líneas de señal sensibles. Mediante un diseño de trazado racional, se puede reducir el acoplamiento entre áreas de alto ruido y áreas sensibles, evitando que la interferencia electromagnética afecte a las señales.

5. Diseño de Trazado y Espaciado: Optimización de las Rutas de Transmisión de Señales

El diseño de trazado de señales en los circuitos de PCB de RF afecta directamente la calidad de la transmisión de señales. Un diseño razonable de trazado puede reducir la pérdida de señal e interferencia, asegurando la estabilidad del rendimiento del circuito.

5.1 Ancho de Trazado

El ancho del trazado en el diseño de PCB de RF debe determinarse de acuerdo con la frecuencia de la señal y la constante dieléctrica del material de PCB. Generalmente, cuanto mayor sea la frecuencia de la señal, más ancho debe ser el trazado para reducir la pérdida de transmisión. El cambio en el ancho del trazado también debe considerar la coincidencia de impedancia, evitando la discontinuidad de la impedancia causada por los cambios de ancho, lo que lleva a la reflexión de la señal.

5.2 Espaciado de Trazado

Al diseñar circuitos de PCB de RF de alta frecuencia, el espaciado entre diferentes líneas de señal debe ser lo suficientemente grande para reducir la diafonía entre las señales. Especialmente en la transmisión de señales de alta velocidad, el efecto de acoplamiento entre las líneas de señal puede degradar la calidad de la señal, por lo que se debe aumentar el espaciado tanto como sea posible o usar trazas de blindaje para reducir la diafonía.

5.3 Trazado de Señales Diferenciales

Para algunas señales de PCB de RF de alta frecuencia, como líneas de datos seriales de alta velocidad, se puede utilizar la transmisión de señales diferenciales. Las señales diferenciales tienen una fuerte resistencia a la interferencia externa y también pueden reducir la radiación de las líneas de

señal al entorno externo. Al diseñar líneas de señal diferenciales, se debe mantener una distancia paralela constante entre las dos líneas de señal para garantizar la coincidencia de impedancia diferencial y la estabilidad de la señal.

El diseño del trazado de circuitos de PCB de RF es un proceso complejo y que requiere mucha precaución. Al seguir los principios de diseño de PCB de RF mencionados anteriormente, los diseñadores pueden reducir eficazmente la interferencia electromagnética, garantizar la integridad de la transmisión de señales y la estabilidad de la energía, mejorando así el rendimiento de todo el circuito de PCB de RF. En proyectos prácticos, los diseñadores deben optimizar continuamente el trazado según los escenarios de aplicación específicos para lograr los mejores resultados en el diseño de PCB de RF. Colaborar con SprintPCB garantiza que estos principios de diseño se apliquen con la mayor precisión, brindándote soluciones de PCB de RF de alta calidad que cumplen con las estrictas exigencias de la electrónica moderna.
