En el ámbito de la fabricación de electrónicos, la tecnología de soldadura es uno de los pasos clave para conectar los componentes electrónicos. La tecnología de estaño de inmersión (Immersion Tin), como un importante método de tratamiento de superficie, se utiliza ampliamente en la fabricación de PCBs. La técnica de estaño de inmersión implica reemplazar el cobre (Cu) por estaño (Sn) en la superficie de las almohadillas de soldadura, lo que resulta en la deposición de un compuesto metálico cobre-estaño (CuSn) en la superficie. Este artículo explorará las ventajas, desventajas y aplicaciones de la tecnología de estaño de inmersión en la fabricación de electrónicos.

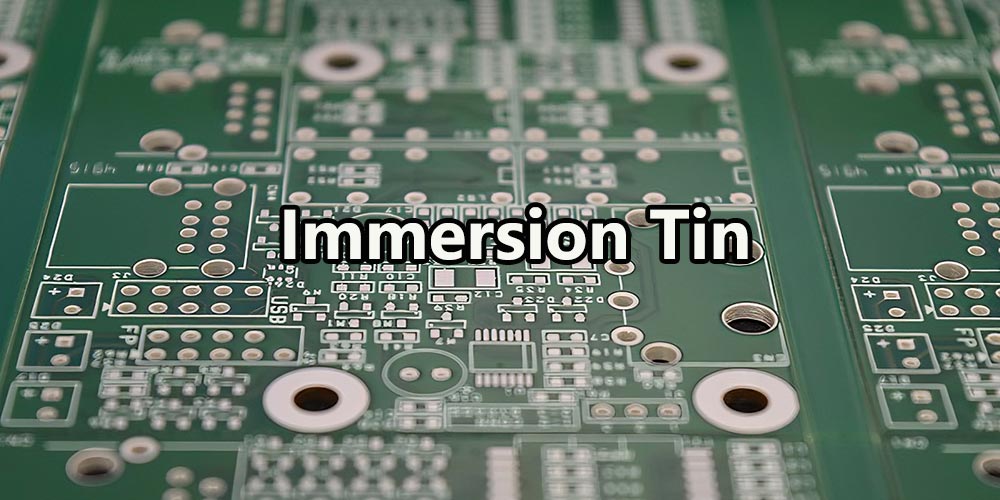

immersion-tin

¿Qué es el estaño de inmersión?

El estaño de inmersión (Immersion Tin) es una técnica de tratamiento de superficie ampliamente utilizada en la fabricación de electrónicos. Consiste en reemplazar el cobre (Cu) por estaño (Sn) en la superficie de las almohadillas de soldadura de las PCBs, lo que resulta en la deposición de un compuesto metálico cobre-estaño (CuSn) en la superficie. El proceso de estaño de inmersión no solo proporciona una buena soldabilidad, sino que también forma un revestimiento suave en la superficie de las almohadillas de soldadura, cumpliendo con los requisitos de la fabricación moderna de electrónicos para el ensamblaje de componentes de alta precisión.

Ventajas del Estaño de Inmersión

La aplicación generalizada del proceso de Estaño de Inmersión en la fabricación de electrónicos se debe a su excelente soldabilidad, superficie plana, versatilidad y amigabilidad con el medio ambiente, entre otras ventajas.

Excelente Soldabilidad

El proceso de Estaño de Inmersión destaca en la fabricación electrónica debido a su excelente soldabilidad. Cuando los componentes electrónicos necesitan ser conectados, el proceso de soldadura es crucial. El proceso de Estaño de Inmersión asegura la estabilidad del proceso de soldadura al formar una delgada capa de compuesto metálico cobre-estaño en la superficie de las almohadillas de soldadura. Esta capa de compuesto metálico posee excelentes características de soldadura, derritiéndose rápidamente y formando uniones de soldadura sólidas con otras superficies de metal. Esto garantiza conexiones confiables entre componentes electrónicos, mejorando así el rendimiento del producto y su confiabilidad a largo plazo.

Superior Planitud de Superficie

El proceso de Estaño de Inmersión puede crear una superficie en las almohadillas de soldadura similar a la del proceso de niquelado químico y oro por inmersión (ENIG). En el proceso de ensamblaje de componentes electrónicos, una superficie plana en las almohadillas de soldadura es crucial para la colocación adecuada de los componentes. Esta planitud no solo ayuda a garantizar la posición precisa de los componentes, sino que también contribuye a reducir la concentración de estrés, mejorando así la estabilidad de las uniones de soldadura y el rendimiento general del producto.

No se Requiere Capa de Barrera Metálica

El proceso de Estaño de Inmersión no necesita la aplicación de una capa de barrera metálica antes de la soldadura. En comparación con ciertos otros métodos de soldadura, como el proceso de nivelación de soldadura por aire caliente (HASL), el proceso de Estaño de Inmersión no requiere la adición de materiales metálicos adicionales, lo que reduce los costos y simplifica el proceso de fabricación.

Adecuado para Componentes Miniaturizados

En la fabricación electrónica moderna, los componentes electrónicos están cada vez más miniaturizados. Una de las ventajas del proceso de Estaño de Inmersión es su idoneidad para conectar componentes miniaturizados, que pueden tener disposiciones de pines más finas y tamaños de almohadillas de soldadura más pequeños. El proceso de Estaño de Inmersión puede crear una capa uniforme de compuesto metálico en almohadillas de soldadura muy pequeñas, garantizando conexiones confiables para componentes a pequeña escala.

Amigabilidad con el Medio Ambiente

En comparación con ciertos métodos de tratamiento de superficies que implican sustancias dañinas, como el baño de oro, el proceso de Estaño de Inmersión suele ser más respetuoso con el medio ambiente. No genera aguas residuales ni gases de escape perjudiciales, reduciendo así su impacto en el entorno.

Desventajas del Estaño de Inmersión

A pesar de su buena soldabilidad y planitud de superficie, el proceso de Estaño de Inmersión tiene inconvenientes que deben ser considerados cuidadosamente en aplicaciones prácticas, incluyendo el corto tiempo de almacenamiento, la formación de filamentos de estaño y problemas relacionados con la confiabilidad de la soldadura.

Corto Tiempo de Almacenamiento

Una desventaja significativa del proceso de Estaño de Inmersión es que el recubrimiento de estaño en las superficies de las almohadillas de soldadura es susceptible a la oxidación, lo que limita el tiempo de almacenamiento. La oxidación puede dar lugar a la formación de capas de óxido de estaño, lo que puede reducir la soldabilidad de las uniones. Este efecto es particularmente pronunciado en entornos de alta temperatura y alta humedad, donde la oxidación ocurre a una velocidad acelerada, exacerbando aún más la breve duración de almacenamiento. El almacenamiento prolongado puede dar lugar a una disminución en la calidad de las uniones de soldadura, afectando así la confiabilidad de la soldadura.

Formación de Filamentos de Estaño

Durante el proceso de soldadura por Estaño de Inmersión, a menudo se produce un fenómeno conocido como formación de filamentos de estaño, en el que pequeñas fibras de estaño crecen en la superficie de las almohadillas de soldadura. Estos filamentos de estaño pueden desprenderse en el entorno operativo, lo que provoca cortocircuitos u otros fallos entre los componentes electrónicos. La generación de filamentos de estaño es resultado de la interacción entre el estaño y el cobre en la superficie de las almohadillas de soldadura, lo cual puede acentuarse en ciertas condiciones específicas, afectando así la estabilidad de las uniones de soldadura.

Problemas de Confiabilidad en la Soldadura

Una preocupación clave en la soldadura por Estaño de Inmersión es la migración del estaño, donde el estaño en la superficie de las almohadillas de soldadura puede moverse debido a los efectos de la corriente o la temperatura. Esto puede provocar cambios en la forma y la conexión de las uniones de soldadura, lo que afecta posteriormente las conexiones eléctricas entre los componentes. La migración del estaño puede causar problemas como fracturas en las uniones de soldadura, cortocircuitos y más, lo que reduce la confiabilidad del producto. Este fenómeno es especialmente pronunciado en entornos de alta temperatura y alta humedad, lo que requiere una atención y un control especiales.

Aplicaciones del Estaño de Inmersión

El proceso de Estaño de Inmersión desempeña un papel crucial en varias áreas de aplicación dentro del campo de la fabricación electrónica. Desde la fabricación de PCB hasta la tecnología de montaje en superficie, pasando por las interconexiones de PCB de múltiples capas y la producción de equipos de comunicación, el proceso de Estaño de Inmersión proporciona soluciones vitales de conectividad para la confiabilidad y el rendimiento de los productos electrónicos. Con los continuos avances tecnológicos, se espera que el proceso de Estaño de Inmersión siga desempeñando un papel importante en la fabricación electrónica, ofreciendo soluciones de conectividad confiables y duraderas para una amplia gama de ámbitos de aplicación.

Fabricación de PCB

El proceso de Estaño de Inmersión es un método común de tratamiento de superficie en la fabricación de PCB. Se utiliza ampliamente para tratar las almohadillas de soldadura y asegurar conexiones confiables de componentes electrónicos. El recubrimiento de Estaño de Inmersión en las almohadillas de soldadura proporciona una excelente soldabilidad, lo que permite que la soldadura se distribuya uniformemente y forme uniones de soldadura sólidas en las superficies de los componentes. Esto es crucial en diversos dispositivos electrónicos, incluidos equipos de comunicación, computadoras, dispositivos electrónicos de consumo y sistemas de control industrial, entre otros.

Tecnología de Montaje en Superficie

El proceso de Estaño de Inmersión también desempeña un papel importante en la tecnología de montaje en superficie. Se utiliza para conectar diversos componentes montados en la superficie, como chips, resistencias, condensadores, diodos y conectores. Al formar un recubrimiento de Estaño de Inmersión en los pines de estos componentes, se pueden lograr conexiones de soldadura confiables, fijando de manera segura estos componentes a la PCB.

Interconexiones de PCB de Múltiples Capas

El proceso de Estaño de Inmersión también se utiliza comúnmente para interconectar múltiples capas de PCB a través de la tecnología de Taladro Pasante (PTH). Al aplicar un recubrimiento de Estaño de Inmersión dentro de los agujeros de paso, se asegura la transmisión de señales y energía entre diferentes capas, permitiendo una conectividad eficiente en placas de circuito complejas.

Equipos de Comunicación

Debido a las uniones de soldadura sólidas y la excelente soldabilidad proporcionada por el proceso de Estaño de Inmersión, este proceso se aplica ampliamente en la fabricación de equipos de comunicación. Esto incluye teléfonos móviles, enrutadores de red, estaciones base, dispositivos de comunicación por satélite y más.

Electrónica de Consumo

El proceso de Estaño de Inmersión también desempeña un papel fundamental en la fabricación de productos electrónicos de consumo, como televisores de pantalla plana, dispositivos de audio, electrodomésticos y consolas de juegos, entre otros. La producción de estos productos requiere conexiones de alta calidad para garantizar el rendimiento y la estabilidad.

El proceso de Estaño de Inmersión, como un importante método de tratamiento de superficie, desempeña un papel significativo en la fabricación electrónica. A pesar de su excelente soldabilidad y planitud de superficie, todavía es necesario considerar desafíos como el corto tiempo de almacenamiento, la formación de filamentos de estaño y problemas de confiabilidad en la soldadura.

Al aplicar el proceso de Estaño de Inmersión, los fabricantes deben ponderar cuidadosamente sus ventajas y desventajas, y tomar medidas adecuadas para garantizar la calidad de la soldadura y la confiabilidad del producto. Con el continuo avance de la tecnología electrónica, se espera que el proceso de Estaño de Inmersión se perfeccione aún más, proporcionando a la industria de fabricación electrónica soluciones de conectividad aún más confiables.
